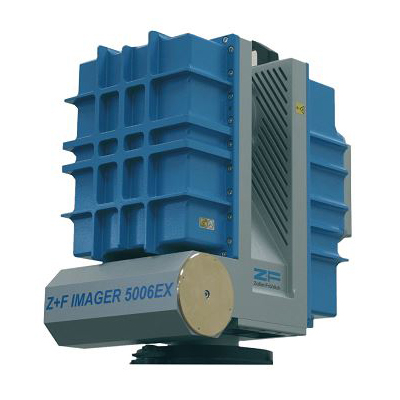

Лазерный сканер Z+F IMAGER 5006EX
Госреестр (ГРСИ): не указано
Лазерный сканер Z+F IMAGER 5006EX является первым, и пока единственным в отрасли взрывобезопасным прибором, который был создан на основе хорошо зарекомендовавшей себя модели сканера IMAGER 5006i немецкой компании Zoller + Fröhlich (Z+F).
Лазерный сканер Z+F IMAGER 5006EX сертифицирован в соответствии с Директивой ATEX 94/9/EG по двум категориям: категория 1 (горнодобывающая отрасль) и категория 2 (прочие отрасли промышленности). Как того требует Директива ATEX, все компоненты сканера интегрированы в едином взрывобезопасном корпусе, но при этом прибор обладает ключевыми преимуществами своего предшественника.
Встроенная панель управления, состоящая из экрана и шести клавиш, позволяет выполнять операции по настройке параметров работы лазерного сканера и контролировать получаемые результаты, исключая необходимость применения внешнего компьютера для управления прибором. В случае необходимости внешнее устройство (также сертифицированное на взрывобезопасность) может быть подключено по беспроводному каналу связи Wi-Fi.

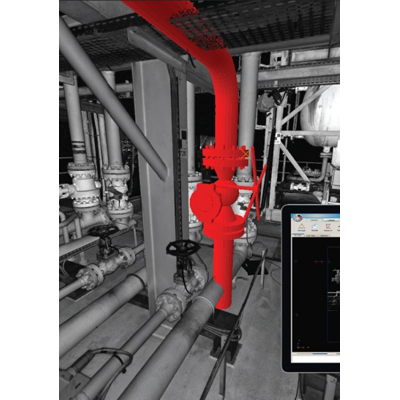

Очень быстрый процесс сканирования, высокая точность измерений и широкое поле зрения лазерного сканера Z+F IMAGER 5006EX обеспечивают оперативный сбор детальной информации обо всех объектах и их составных элементах, находящихся в зоне его работы.
Основным предназначением сканера является его применения для выполнения съемки во взрывоопасных местах – в подземных выработках и на промышленных предприятиях с повышенной концентрацией взрывоопасных газовых смесей.
Комплект поставки:
- Лазерный cканер Z+F IMAGER 5006EX (класс лазера: 3R)
- Аккумулятор - 3 шт.
- Источник питания и зарядное устройство
- Транспортировочный кейс на колёсах
- Кабель Ethernet
- Набор чистящих средств
- Штатив
- Рабочее место ПО Z+F LRC Elements
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
| Лазерная система | |||
| Класс лазера | 3R | ||
| Расходимость пучка | |||
| Размер пучка | 3 мм (на расстоянии 1.0 м) | ||
| Диапазон | 79 м (расстояние разрешения неоднозначности) | ||
| Минимальное расстояние съемки | 0,4 м | ||
| Минимальное разрешение | 0,1 мм | ||
| Частота сбора данных | ≤508,000 точек в секунду | ||
| Линейная ошибка | |||
| Точность измерения расстояния, СКО |
Отражение 10% | Отражение 20% | Отражение 100% |
| Точность измерения расстояния на 10 м |
1,2 мм | 0,7 мм | 0,4 мм |
| Точность измерения расстояния на 25 м |
2,6 мм | 1,5 мм | 0,7 мм |
| Точность измерения расстояния на 50 м |
6,8 мм | 3,5 мм | 1,8 мм |
| Устройство отклонения луча | |
| Вертикальная система вращения | Зеркало вращения |
| Горизонтальная система вращения | Сканер вращается вокруг вертикальной оси |
| Вертикальное поле зрения | 310° |
| Горизонтальное поле зрения | 360° |
| Вертикальное разрешение | 0.0018° |
| Горизонтальное разрешение | 0.0018° |
| Точность по вертикали | 0.007° |
| Точность по горизонтали | 0.007° |
| Скорость сканирования | до 50 об/сек |
| Угловое разрешение | Продолжительность скана | ||
| Пикселей/360° гориз./вертик. |
Время сканирования/360° гориз./вертик. |
||
| "Обзорное" | 1 250 | 25 сек. | |
| "Среднее" | 5 000 | 1:40 мин. | |
| "Высокое" | 10 000 | 3:22 мин. | |
| "Супервысокое" | 20 000 | 6:44 мин. | |
| "Ультравысокое" | 40 000 | 26:40 мин. | |
| Максимальное | 100 000 | --- | |
| Датчик угла наклона | разрешение: 1/1000° точность: 1/500° |
| Хранение данных | Внутренний жесткий диск 60 Гб |
| Передача данных | Ethernet / W-LAN / |
| Встроенная панель управления | Экран: 4 строки Клавиатура: 6 кнопок |
| Источник питания | |
| Входное напряжение | 18В постоянный ток (сканер) |
| Потребление энергии | максимум 65Ватт |
| Время работы | 1 час (сменная батарея) |
| Внешние условия | |
| Рабочая температура | 0°C...+40°C |
| Температура хранения | -20°C...+50°C |
| Условия освещения | Работает в любых условиях – от яркого света до полной темноты |
| Влажность | неконденсируемая |
| Габариты и вес | |
| Сканер | |
| Размеры (ширина х глубина х высота) | 250x395x414 мм |
| Вес | 30,6 кг |
