Назначение прибора:

Система мобильного сканирования Topcon IP-S2 HD оснащена потрясающими возможностями высокоточной съемки больших площадей и линейных объектов за кратчайшее время. Уникальные возможности, открывающиеся перед обладателями системы IP-S2 HD, позволяют использовать ее в самых различных отраслях - дорожном хозяйстве, цифровой картографии, сбора пространственных данных для ГИС - систем, управлении территориями и прочих.

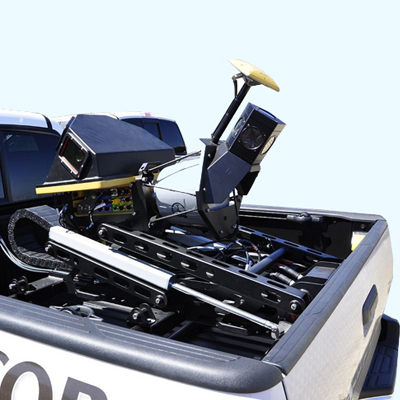

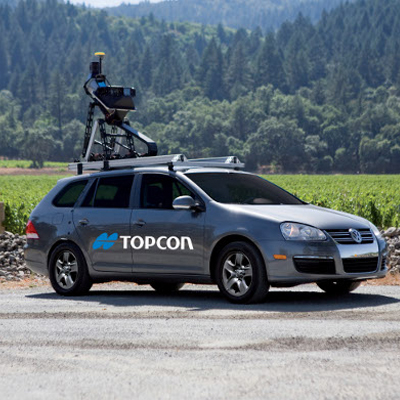

Состав системы Topcon IP-S2 HD

Конструкция системы мобильного сканирования IP-S2 HD является модульной, и включает в себя несколько элементов, каждый из которых предназначен для решения отдельной задачи.

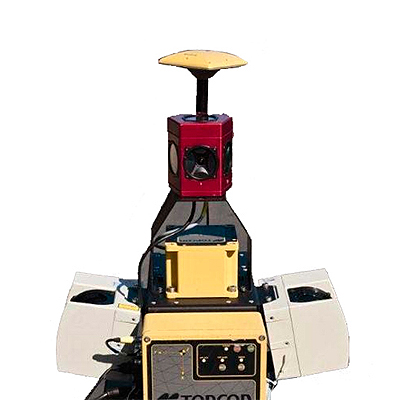

Спутниковый приемник - предназначен для пространственного определения координат системы при помощи GNSS - систем GPS и ГЛОНАСС. Благодаря тому, что GNSS - приемник Topcon IP-S2 HD способен принимать сигналы двух систем одновременно, точность и надежность позиционирования существенно повышается, даже если приходится работать в условиях плохого приема сигналов;

Инерциальная система - обеспечивает получение и запись данных об ориентации автомобиля во время движения. Также этот блок участвует в пересчете координат при кратковременной потере сигнала, например, при движении под мостами, благодаря чему отпадает необходимость в повторной инициализации приемника;

Цифровая HD - камера высокого разрешения - позволяет получать панорамные цветные снимки высочайшего качества вдоль всего маршрута передвижения. В дальнейшем, снимки могут быть привязаны по времени и координатам для визуализации «облака точек»;

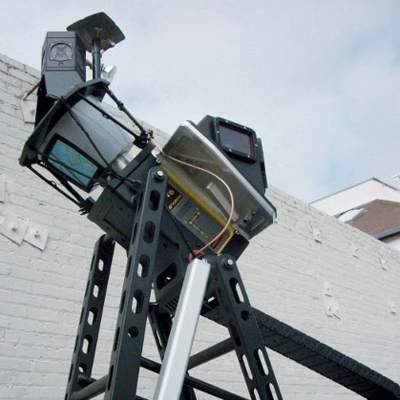

Лазерные сканеры - служат для сканирования окружающей территории, причем каждая точка съемки имеет свою метку времени и геопространственную привязку. Эффективный радиус сканирования может составлять 80 метров от автомобиля, а одновременно в систему может быть установлено от 3-х до 6-ти сканеров. Сканеры могут выполнять до 40 тысяч измерений в секунду, а наиболее универсальная конфигурация, включающая в себя сканер Velodyne HDL-64E, позволяет выполнять до 1,333 миллионов измерений в секунду!

Датчики колес (одометры) - предназначены для определения скорости движения транспортного средства и пройденного расстояния. Датчики закрепляются непосредственно на колесах автомобиля, а кроме того, система Topcon IP-S2 HD может получать информацию из CAN-шины автомобиля;

Блок управления - специальный элемент, через который осуществляется подключение остальных элементов системы и устанавливается связь с компьютером. Блок управления оснащен памятью, для накопления и анализа данных, получаемых с вышеперечисленных устройств. Также блок управления служит для настройки и калибровки элементов системы;

Программное обеспечение - служит для обработки данных, проверки подключенных сенсоров, настройки проектов работ и задания файлов работ и сохранения данных. Для получения координат и предварительно обработки данных предназначен пакет GeoClean, а просмотр и управление информацией осуществляется в программе Spatial Factory.

Комплект поставки системы мобильного сканирования Topcon IP-S2 HD:

• GNSS-приемник,
• блок инерциальных измерений,
• цифровая камера,
• 6 лазерных сканеров,
• датчик колеса (одометр),
• блок управления,
• программное обеспечение.

------------------------------------------------
