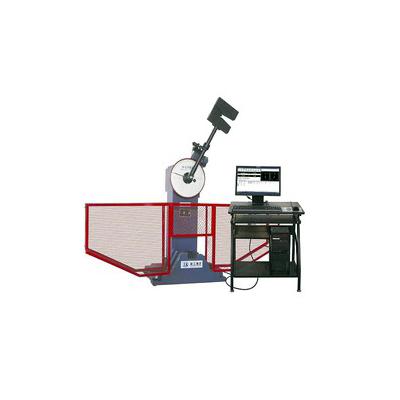

Маятниковый копер JB-500W
Госреестр (ГРСИ): 67757-17
Маятниковый копер JB-500W идеален для строительных лабораторий, испытательных центров при заводах и университетах, которым требуется долговечный инструмент с расширенными возможностями обработки данных. Эта модель оснащена двумя молотами на 250 Дж и 500 Дж, электромеханическим приводом и управлением с помощью контроллера ПЛК, а также программным обеспечением WinImpact на русском языке, которое ускоряет обработку результатов и облегчает их анализ, предоставляет возможность экспорта данных в форматы Word и Excel. программы.
Отличительные особенности:
- Запас энергии: 250 Дж, 500 Дж
- Угол зарядки маятника: 150°
- Скорость движения маятника в момент удара: 5,4 м/с
- Тип привода: электромеханический
- Управление: компьютер, кнопочный пульт
Дополнительные опции и детали:
- Защитное ограждение металлическое закрытое
- Защитное ограждение из оргстекла закрытое
- Защитное ограждение из оргстекла закрытое с блокировкой работы маятника при открытой двери
- Щипцы для образцов
- Щипцы для образцов с центровкой
- Комплект молотов и опор для испытаний по ASTM E23
- Система автоматической подачи и центровки образцов AutoFeed (комлпектуется только на заводе)
Комплект поставки:
- Копер маятниковый
- Маятник (250 Дж, 500 Дж) - 2 шт.
- Персональный компьютер (с предустановленным ПО)
- Принтер
- Кнопочный пульт управления
- Центрирующее приспособление (для центрирования образца по надрезу на опорах)
- Фундаментные болты - 4 шт.
- Шаблон для регулировки опор
- Устройство для съёма молота
- Защитное ограждение (металлическое, полузакрытое)
- Сертификат изготовителя (вместе с гарантийным талоном)
- Руководство по эксплуатации (вместе с упаковочным листом)
- Руководство по эксплуатации программы
- Методика поверки
- Описание типа
- Свидетельство о внесении в Госреестр СИ РФ
- Декларация соответствия ТР ТС
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
| Метрологические характеристики | ||
| Номинальное значение потенциальной энергии маятника (Eн) | 250 Дж, 500 Дж | |
| Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения | ±0,5% | |
| Диапазон измерений потенциальной энергии | от 10 до 80% от номинального значения | |
| Пределы допускаемой приведенной погрешности измерений потенциальной энергии (к Eн) | ±1 | |
| Потеря энергии при свободном качании маятника за половину полного колебания | не более 0,5% | |
| Скорость маятника в момент удара | 5,4 м/с | |
| Результаты | ||
| Оборудование для индикации поглощенной энергии | монитор компьютера, аналоговая шкала (циферблат) | |
| Параметры программного обеспечения | ||
| Название программы | Winlmpact 1.0 | |
| Язык интерфейса | русский | |
| Защита от несанкционированного доступа | есть, USB-Token | |
| Ввод информации | полная информация об образце и испытании, включая возможность настройки пользовательских полей | |
| Цена деления | 0,01 Дж | |
| Отображение показателей | Текущая энергия | |
| Текущий угол | ||
| Работа удара | ||
| Ударная вязкость | ||
| Статистическая обработка результатов | есть, среднее, максимальное и минимальное значение, отклонение | |
| Цифровая аналоговая шкала | есть, Virtual Scale | |
| Формат протокола испытания | Word, Excel | |
| Печать протокола | есть | |
| Калибровка | автоматически | |
| Архив данных | неограниченный | |
| Поиск данных | по дате, номеру партии, оператору | |
| Параметры аналоговой шкалы | ||
| Цена деления по шкале 0-250 Дж | 2,5 Дж | |
| Цена деления по шкале 0-500 Дж | 5 Дж | |
| Опоры для образцов | ||
| Количество опор | две | |
| Расстояние в свету между опорами | 40 мм | |
| Радиус закругления опор | 1,0-1,5 мм (1 мм опционально) | |
| Угол конусности опор | 11° | |
| Образцы | ||
| Длина | 55 мм | |
| Ширина |
10 мм 7,5 мм 5 мм |
|
| Высота | 10 мм | |
| Электропитание | ||
| Питание | три фазы, 380 В, 50 Гц | |
| Мощность | 700 Вт | |
| Стандарт | ||
| Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах | ГОСТ 9454-78 | |
| Материалы металлические. Испытание на ударный изгиб на маятниковом копре по Шарпи. Часть 1. Метод испытания | ГОСТ Р ИСО 148-1-2013 | |
| Копры маятниковые. Технические условия | ГОСТ 10708-82 | |
| Металлические материалы. Ударное испытание на маятниковом копре по Шарпи. Часть 2. Верификация испытательных машин | ИСО 148-3:2008 | |
| Материалы металлические. Часть 1. Испытания на ударную прочность по Шарпи. | DIN EN 10045-1 | |
| Металлы. Испытание на удар по Шарпи. Часть 2. Поверка испытательной машины (маятниковый копёр для ударных испытаний) | EN 10045-2 | |
| Метод испытания надрезанных металлических образцов на удар | ASTM E23-81 (дополнительная опция) | |
| Управление | ||
| Тип привода | электромеханический | |
| Компьютер | ||
| Доступные команды | Взвод молота, Возврат штифта, Удар, Спуск молота | |
| Дополнительные команды | Подача образца - при комплектации системой AutoFeed | |
| Кнопочный пульт | ||
| Доступные команды | Взвод молота, Возврат штифта, Удар, Спуск молота | |
| Момент маятника | ||
| Диапазон энергии | 0 - 250 Дж | 0 - 500 Дж |
| Момент маятника | 133,9746 Н·м | 267,9492 Н·м |
| Боек маятника | ||
| Радиус закругления ножа |
2,0 - 2,5 мм 8,0 мм (опционально) |
|
| Угол заострения ножа | 30° | |
| Толщина ножа | 16 мм | |
| Прочие характеристики | ||
| Расстояние от оси качания маятника до центра удара | 800 мм | |
| Угол зарядки маятника | 150° | |
| Размеры и вес | ||
| Габаритные размеры маятникового копра (с защитным ограждением) | 2230 х 640 х 1480 мм | |
| Масса маятникового копра нетто | 520 кг | |
| Условия эксплуатации | ||
| Температура окружающего воздуха в помещении | в пределах 10-35 °С | |
| Относительная влажность воздуха | не более 80 % | |
| Отсутствие агрессивных сред и вибрации | да | |
| Установка с выравниванием по уровню горизонта | 0,2/1000 мм | |
| Установка на фундаменте | да, требуется установка на бетонном фундаменте толщиной не менее 150 мм. Или жесткая фиксация на основании, масса которого более 1400 кг | |
