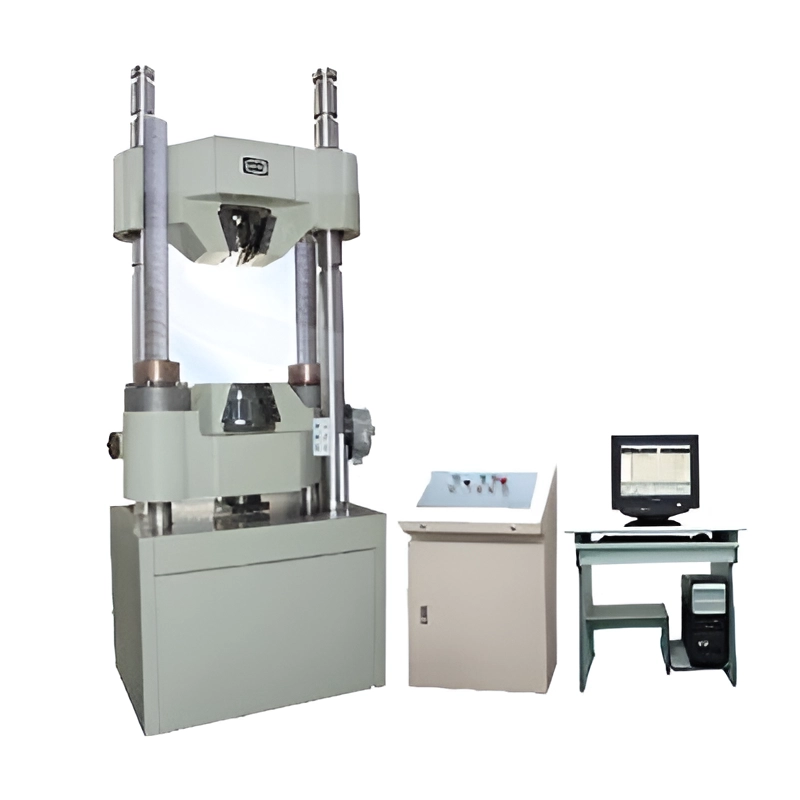

Разрывная машина WAW-100C
Госреестр (ГРСИ): не указано
Испытательная гидравлическая разрывная машина WAW-300C предназначена для определения механических характеристик различных материалов при статическом растяжении, сжатии, изгибе и сдвиге. Принцип действия основан на преобразовании тензометрическим датчиком давления нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке. Машина WAW-300C применяется в металлургии, машиностроении, в производстве неметаллических материалов и изделий из них, в строительстве и стройиндустрии, а также в других отраслях, в том числе при проведении научных исследований.
Отличительные особенности испытательной машины WAW-1000C:
- Максимальная нагрузка 100 кН (10 тс)
- Проста и надежна в эксплуатации
- Тмеет широкий диапазон применения
- Используется в разных отраслях промышленности и в лабораториях
- Имеет высокую точность и надежность
Стандартная комплектация разрывной машины WAW-100C
|
№ |
Пункт |
Спецификация |
Количество |
Примечание |
|
1 |
Силовая рама |
- |
1 |
- |
|
2 |
Источник масла сервомотора |
- |
1 |
MOOG valve |
|
3 |
Источник масла для гидравлических зажимов |
- |
1 |
- |
|
4 |
Шкаф управления |
- |
1 |
- |
|
5 |
Система измерения и управления |
- |
1 |
- |
|
6 |
Датчик давления масла |
CYB-12SA |
1 |
- |
|
7 |
Экстензометр |
YYU-10/50 |
1 |
- |
|
8 |
Фотоэлектрическое кодирующее устройство |
LEC-5000 |
1 |
- |
|
9 |
Компьютер |
P4/256MDDR/80G |
1 |
Lenovo |
|
10 |
Принтер |
HP 1368(A4, inkjet) |
1 |
HP |
|
11 |
Губки для растяжения плоских образцов, мм |
0-12 |
1 комплект |
- |
|
12 |
Губки для растяжения круглых образцов, мм |
6 14 |
1 комплект |
- |
|
13 |
Компрессионные пластины, мм |
125 |
1 комплект |
- |
|
14 |
Приспособления для изгиба, мм |
База 350 |
1 комплект |
- |
|
15 |
Набор инструментов |
- |
1 комплект |
- |
|
16 |
Техническая документация |
- |
1 комплект |
- |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Будем рады ответить на ваши вопросы.
Характеристики
|
Максимальная нагрузка, кН |
100 |
|
Диапазон измерения нагрузки, % |
2%-100% FS |
|
Точность нагрузки, % |
±1% |
|
Диапазон регулирования скорости нагружения, Н/мм2*с-1 |
2-60 |
|
Допуск скорости нагрузки, % |
5% |
|
Диапазон регулирования скорости деформации |
0.00025/s-0.0025/s |
|
Допуск скорости деформации, % |
5% |
|
Диапазон регулирования скорости перемещения, мм/мин |
0.5-50 |
|
Точность скорости перемещения, % |
5% |
|
Тип зажимов |
гидравлические |
|
Круглый образец, мм |
6- 22 |
|
Плоский образец, мм |
0-12 |
|
Ширина плоского образца, мм |
70 |
|
Максимальное пространство для испытания на растяжение, мм |
580 |
|
Максимальное пространство для испытания на сжатие, мм |
480 |
|
Расстояние между колонн, мм |
435 |
|
Размер компрессионных пластин сжатия, мм |
125 |
|
Пролет между опорами при испытании на изгиб, мм |
350 |
|
Ширина опоры при испытании на изгиб, мм |
100 |
|
Допустимый изгиб, мм |
80 |
|
Максимальный ход поршня, мм |
150 |
|
Максимальная скорость поршня, мм/мин |
150 |
|
Максимальная скорость траверсы, мм/мин |
200 |
|
Размеры шкафа управления, мм |
600х480х960 |
|
Размеры силовой рамы, мм |
760x550x2050 |
|
Мощность мотора, кВт |
3.6 |
|
Вес силовой рамы, кг |
1500 |
