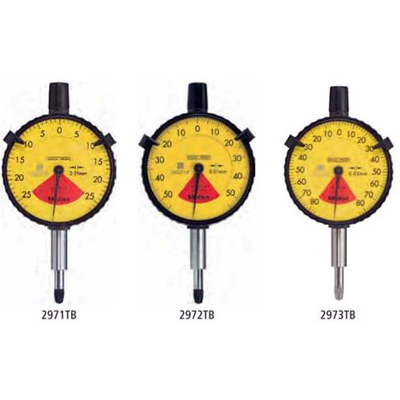

Индикаторы часового типа однооборотные серии 2
Госреестр (ГРСИ): не указано
Лёгкие однооборотные индикаторы часового типа предназначены для безошибочного считывания.
Отличительные особенности:
- Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами
- Цена деления 0,01 мм или 0,02 мм
Функции:
| 2971TB до 2973TB | |
| Однооборотная шкала | • |
| Амортизированный измерит. наконечник | • |
| Защита IP52 | • |
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
| № | Диапазон [мм] | Диапазон на 1 оборот |
Измерительное усилие (H) |
Цена деления | Шкала | Масса с ушком/плоск. [г] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2971TB | 0,5 (ход: 3,5) |
0,7 мм | 0,4 - 1,4 | 0,01 мм | 25-0-25 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2972TB | 1 (ход: 3,5) |
1,4 мм | 0,4 - 1,4 | 0,01 мм | 50-0-50 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2973TB | 1,6 (ход: 3,5) |
2 мм | 0,4 - 1,4 | 0,02 мм | 80-0-80 | 75 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
№ |
А [мм] |
В [мм] |
С [мм] |
D [мм] |
F [мм] |
G [мм] |
Н [мм] |
I [мм] |
|
2971TB |
43,2 |
65,6 |
57 |
16,5 |
20,3 |
16,8 |
55 |
7,6 |
|
2972TB |
43,2 |
66 |
57 |
16,5 |
20,3 |
17,2 |
55 |
7,6 |
|
2973TB |
43,2 |
66,3 |
57 |
16,5 |
20,3 |
17,2 |
55 |
7,6 |
| № | DIN 878 (1983) | EN ISO 463 | |||||||
|
fe мкм |
fges мкм |
fu мкм |
Ошибка показаний в диапазоне |
Повторяемость мкм |
Погрешность гистерезиса мкм |
||||
|
На 1/10 оборота мкм |
На 1/12 оборота мкм |
На любом 1 обороте мкм |
Диапазон измерений мкм |
||||||
| 2971TB | 8 | 11 | 3 | 5 | 8 | 3 | 3 | ||
| 2972TB | 10 | 13 | 3 | 5 | 8 | 3 | 3 | ||
| 2973TB | 15 | 19 | 4 | 8 | 16 | 5 | 6 | ||
