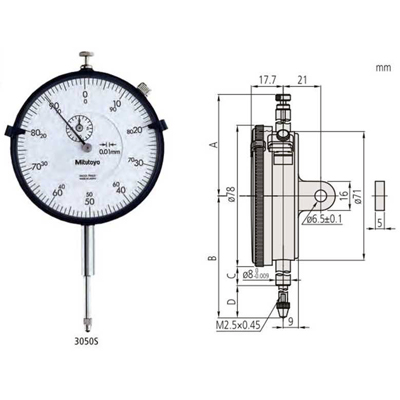

Индикаторы часового типа серии 3 (цена деления 0,01 мм)
Госреестр (ГРСИ): не указано
Метрические индикаторы часового типа.
Отличительные особенности:
- Циферблат ø 78 мм
- Диапазон измерений 20/30/50/100 мм, цена деления 0,01 мм
Функции:
| 3050SB | 3052SB-19 до 3062SB-19 | |
| Непрерывная шкала | • | • |
| Ударопрочный | • | |
| Подшипники на камнях | • | • |
| Амортизированный измерит. наконечник | • | |
| Соосный счетчик оборотов | • |
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
Метрические
| № | № с ушком |
Диапазон (мм) |
Диапазон на 1 оборот |
Измерительное усилие (H) |
Цена деления | Шкала |
Масса с ушком/ плоск. (г) |
| 3050SB | 3050S |
20 |
1 мм | 0,4 - 2 | 0,01 мм |
0-100 (100-0) |
272/257 |
| 3052SB-19 | 3052S-19 |
30 |
1 мм | 0,4 - 2,5 | 0,01 мм |
0-100 (100-0) |
285/270 |
| 3058SB-19 | 3058S-19 |
50 |
1 мм | 0,4 - 3 | 0,01 мм |
0-100 (100-0) |
298/283 |
| 3060SB-19 | 3060S-19 |
80 |
1 мм* | 0,4 - 3 | 0,01 мм |
0-100 (0-100) |
314/299 |
| 3062SB-19 | 3062S-19 |
100 |
1 мм* | 0,4 - 3,2 | 0,01 мм | 0-100 (100-0) | 332/317 |
* 3060S-19 и 3062S-19 - используйте только в вертикальном положении
|
№ |
А [мм] |
В [мм] |
C [мм] |
D [мм] |
|
3050SB |
52,6 |
94 |
25,9 |
29,1 |
|
3052SB-19 |
72,9 |
104,3 |
25,9 |
39,4 |
|
3058SB-19 |
81,9 |
142,3 |
43,9 |
59,4 |
|
3060SB-19 |
120,9 |
202,3 |
73,9 |
89,4 |
|
3062SB-19 |
141,9 |
243,3 |
94,9 |
109,4 |
| № | DIN 878 (1983) | EN ISO 463 | |||||||
|
fe мкм |
fges мкм |
fu мкм |
Ошибка показаний в диапазоне |
Повторяемость мкм |
Погрешность гистерезиса мкм |
||||
|
На 1/10 оборота мкм |
На 1/12 оборота мкм |
На любом 1 обороте мкм |
Диапазон измерений мкм |
||||||
| 3050SB | 25 | 30 | 4 | 6 | 10 | 11 | 18 | 3 | 4 |
| 3052SB-19 | 30 | 35 | 4 | 7 | 11 | 12 | 20 | 3 | 4 |
| 3058SB-19 | 50 | 55 | 5 | 8 | 12 | 13 | 30 | 3 | 6 |
| 3060SB-19 | 50 | 60 | 9 | 10 | 14 | 15 | 33 | 3 | 8 |
| 3062SB-19 | 60 | 75 | 13 | 12 | 17 | 20 | 35 | 3 | 9 |
