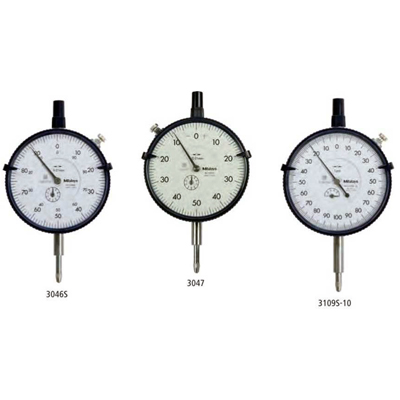

Индикаторы часового типа серии 3
Госреестр (ГРСИ): не указано
Метрические индикаторы часового типа.
Отличительные особенности:
- Циферблат ø 78 мм
- Диапазон измерений 10 мм, цена деления 0,01 мм или диапазон измерений 1 мм, цена деления 0,001 мм
Функции:
| 3046SB | 3047SB | 3109SB-10 | |
| Двунаправленная шкала | • | • | |
| Непрерывная шкала | • | ||
| Ударопрочный | • | ||
| Подшипники на камнях | • |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей.
Характеристики
Метрические
| № | № с ушком |
Диапазон (мм) |
Диапазон на 1 оборот |
Измерительное усилие (H) |
Цена деления | Шкала |
Масса с ушком/ плоск. (г) |
| 3046SB | 3046S |
10 |
1 мм | 0,4 - 1,4 | 0,01 мм |
0-100 (100-0) |
252/237 |
| 3047SB | 3047S |
10 |
1 мм | 0,4 - 1,4 | 0,01 мм | 0-50-0 | 252/237 |
| 3109SB-10 | 3109S-10 |
1 |
0,2 мм | 0,4 - 1,5 | 0,001 мм | 0-100-0 | 270/255 |
|
№ |
А [мм] |
В [мм] |
C [мм] |
D [мм] |
|
3046SB |
61,2 |
75,5 |
15,9 |
20,6 |
|
3047SB |
61,2 |
75,5 |
15,9 |
20,6 |
|
3109SB-10 |
61,2 |
75,5 |
25,9 |
14,1 |
| № | DIN 878 (1983) | EN ISO 463 | |||||||
|
fe мкм |
fges мкм |
fu мкм |
Ошибка показаний в диапазоне |
Повторяемость мкм |
Погрешность гистерезиса мкм |
||||
|
На 1/10 оборота мкм |
На 1/12 оборота мкм |
На любом 1 обороте мкм |
Диапазон измерений мкм |
||||||
| 3046SB | 15 | 17 | 3 | 5 | 9 | 10 | 15 | 3 | 3 |
| 3047SB | 15 | 17 | 3 | 5 | 9 | 10 | 15 | 3 | 3 |
| 3109SB-10 | 3 | 5 | 2 | 2,5 | 4 | 4,5 | 5 | 1 | 2 |
