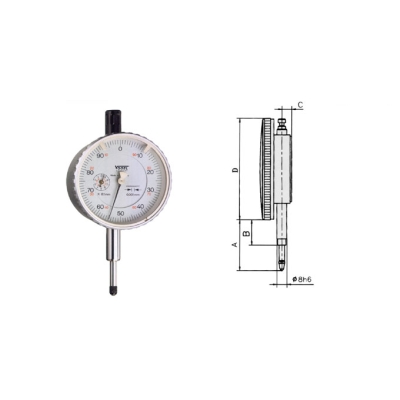

Индикаторы Vogel прецизионные с рычажным механизмом, диапазон от 0-0,08х0,001 мм до 0-1х0,002 мм, с вращающейся шкалой, рычажный механизм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

- рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;

- пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;

- пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.

- рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

• Прецизионные индикаторы со счетчиком
• Особенно пригодны для очень точных сравнительных измерений
• В противоположность зубчатым измерительным механизмам,
  в этих индикаторах точность увеличена применением рычага, контактирующего с измерительным пальцем, который сохраняет очень малые перемещения измерительных величин
• Прочный корпус с матовой хромировкой
• Измерительный палец и шток нержавеющие, закаленные и доведены
• Переставляемые маркеры под допуска
• Шкала вращается для установки на ноль
• Заводской сертификат (СС) заказывается дополнительно
• Включены в ГосРеестр средств измерений

------------------------------------------------
