Наборы проволочных калибров
Госреестр (ГРСИ): не указано
Метод трёх проволочек является одним из наиболее точных способов определения среднего диаметра резьбы.
Особенности:
- Проволочки закалены и прецизионно отшлифованы.

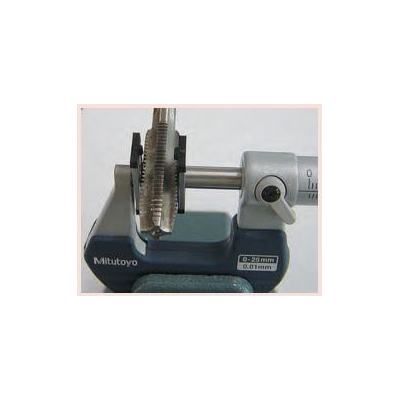

- Проволочки устанавливаются на микрометр и пятку микрометра.
Набор проволочек:
| № | Диаметр микровинта [мм] |
| 313-101 | 6,35 |
| 313-102 | 8 |

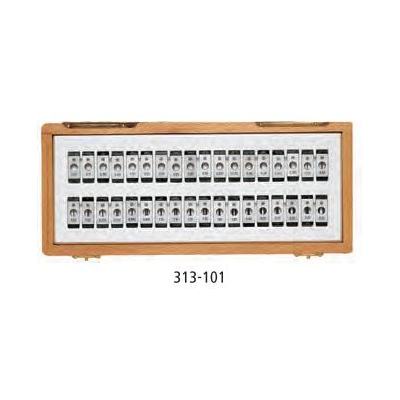

Подробно о № 313-101
Для диаметра 6,35 поставляются парами
| № | Диаметр проволочки [мм] |
| 952131 | 0,17 |
| 952132 | 0,195 |
| 952133 | 0,22 |
| 952134 | 0,25 |
| 952135 | 0,29 |
| 952136 | 0,335 |
| 952137 | 0,39 |
| 952138 | 0,455 |
| 952139 | 0,53 |
| 952140 | 0,62 |
| 952141 | 0,725 |
| 952142 | 0,895 |
| 952143 | 1,1 |
| 952144 | 1,35 |
| 952145 | 1,65 |
| 952146 | 2,05 |
| 952147 | 2,55 |
| 952148 | 3,2 |
Подробно о № 313-102
Для диаметра 8 поставляются парами
| № | Диаметр проволочки [мм] |
| 952149 | 0,17 |
| 952150 | 0,195 |
| 952151 | 0,22 |
| 952152 | 0,25 |
| 952153 | 0,29 |
| 952154 | 0,335 |
| 952155 | 0,39 |
| 952156 | 0,455 |
| 952157 | 0,53 |
| 952158 | 0,62 |
| 952159 | 0,725 |
| 952160 | 0,895 |
| 952161 | 1,1 |
| 952162 | 1,35 |
| 952163 | 1,65 |
| 952164 | 2,05 |
| 952165 | 2,55 |
| 952166 | 3,2 |
 |
|
| Диаметр номинальный |
Шаг резьбы Р |
Шаг диаметр d2 |
Проволока диаметр d0 |
Измеряемое значение | |
| M | M-d2 | ||||
| М16 | 2,00 | 14,701 | 1,350 | 17,021 | 2,320 |
| М 20 | 2.50 | 18,376 | 1,650 | 21,163 | 2,787 |
| М 22 | 2,50 | 20,376 | 1,650 | 23,163 | 2,787 |
| М 24 | 3,00 | 22,051 | 2,050 | 25,606 | 3,555 |
| М 27 | 3,00 | 25,051 | 2,050 | 28,605 | 3,554 |
| МЗО | 3,50 | 27,727 | 2,050 | 30,848 | 3,121 |
| МЗЗ | 3,50 | 30,727 | 2,050 | 33,848 | 3,121 |
| МЗб | 4,00 | 33,402 | 2,550 | 37,591 | 4,189 |
| М 39 | 4,00 | 36,402 | 2,550 | 40,590 | 4,188 |
| М 42 | 4,50 | 39,077 | 2,550 | 42,832 | 3,755 |
| М 45 | 4,50 | 42,077 | 2,550 | 45,832 | 3,755 |
| М 48 | 5,00 | 44,752 | 3,200 | 50,025 | 5,273 |
| М 52 | 5,00 | 48,752 | 3,200 | 54,024 | 5,272 |
| М 56 | 5,50 | 52,428 | 3,200 | 57,267 | 4,839 |
| М60 | 5,50 | 56,428 | 3,200 | 61,267 | 4,839 |
| Диаметр номинальный |
Шаг резьбы Р |
Шаг диаметр d2 |
Проволока диаметр d0 |
Измеряемое значение | |
| M | M-d2 | ||||
| М 1 | 0,25 | 0,838 | 0,170 | 1,133 | 0,295 |
| М 1,2 | 0,25 | 1,038 | 0,170 | 1,332 | 0,294 |
| М 1,4 | 0,30 | 1,205 | 0,170 | 1,456 | 0,251 |
| М 1,7 | 0,35 | 1,473 | 0,220 | 1,831 | 0,358 |
| М 2 | 0,40 | 1,740 | 0,250 | 2,145 | 0,405 |
| М 2,3 | 0,40 | 2,040 | 0,250 | 2,444 | 0,404 |
| М 2,6 | 0,45 | 2,308 | 0,290 | 2,789 | 0,481 |
| М 3 | 0,50 | 2,675 | 0,290 | 3,113 | 0,438 |
| М 3,5 | 0,60 | 3,110 | 0,335 | 3,596 | 0,486 |
| М 4 | 0,70 | 3,545 | 0,455 | 4,305 | 0,760 |
| М 5 | 0,80 | 4,480 | 0,455 | 5,153 | 0,673 |
| М 6 | 1,00 | 5,350 | 0,620 | 6,346 | 0,996 |
| М 8 | 1,25 | 7,188 | 0,725 | 8,282 | 1,094 |
| М 10 | 1,50 | 9,026 | 0,895 | 10,414 | 1,388 |
| М 12 | 1,75 | 10,863 | 1,100 | 12,650 | 1,787 |
| М 14 | 2,00 | 12,701 | 1,350 | 15,021 | 2,320 |
Комплектация:
В комплект входит деревянный футляр
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Обращайтесь к нашим специалистам за дополнительной информацией по телефону, почте или через форму заказа ниже. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Точность проволочек | DIN 2269, Класс 1 |
| Погрешность проволочек | ±1 мкм |
| Содержимое | 18 пар проволочек диаметр 0,17 мм до диаметр 3,2 мм |
