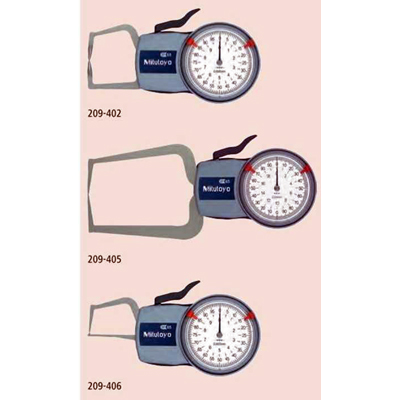

Кронциркули индикаторные для наружных измерений
Госреестр (ГРСИ): 86183-22
Индикаторный кронциркуль для наружных измерений (стенкомер индикаторный) предназначен для измерений внешних линейных размеров, толщины стенок и листов, диаметров деталей. Измерительные поверхности имеют стальную закаленную сферическую поверхность. Конструкция нутромера предусматривает измерение при помощи пары сферических наконечников. Нутромер позволяет легко замерять диаметр различных полостей и расстояния между отверстиями одного изделия. Этот измерительный инструмент широко применяется в тех сферах, где точные замеры очень важны, например, в металлообработке.

(1) Максимальный размах измерительных ножек
(2) Максимальная глубина канавки
(3) Максимальная ширина канавки
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы.
Характеристики
Измерительные наконечники: шарик ⌀ 2 мм/ R 0,5 мм
|
№ |
Диапазон [мм] |
Измерительное усилие [Н] |
Цена деления [мм] |
Погрешность |
Hb(2) [мм] |
Контакт. радиус |
L(1) [мм] |
Тип |
Масса [г] |
|
209-603 |
0-10 |
0,3/ 1,3 H |
0,1 |
0,1 мм |
5 |
1/ 0,5 мм |
36 |
fig. 5 |
40 |
Измерительные наконечники: твердосплавный шарик/ твердосплавный конус
|
№ |
Диапазон [мм] |
Измерительное усилие [Н] |
Цена деления [мм] |
Погрешность |
Hb(2) [мм] |
Контакт. радиус |
L(1) [мм] |
Тип |
Масса [г] |
|
209-401 |
0-10 |
0,8/ 1,2 Н |
0,005 |
0,015 мм |
18,8 |
0,4/ 0,75 мм |
35 |
fig. 8 |
165 |
|
209-406 |
0-20 |
1,1/ 1,6 Н |
0,01 |
0,03 мм |
24,7 |
0,4/ 0,75 мм |
80 |
fig. 3 |
200 |
Измерительные наконечники: твердосплавные шарики ⌀ 1,5/ 2 мм
|
№ |
Диапазон [мм] |
Измерительное усилие [Н] |
Цена деления [мм] |
Погрешность |
Hb(2) [мм] |
Hf(3) [мм] |
Контакт. радиус |
L(1) [мм] |
Тип |
Масса [г] |
|
209-911 |
0-50 |
0,8/ 1,7 Н |
0,05 |
0,05 мм |
30 |
30 |
1,5/ 1,5 мм |
167 |
fig. 2 |
430 |
|
209-402 |
0-10 |
0,8/ 1,2 Н |
0,005 |
0,015 мм |
19,1 |
18,6 |
0,75/ 0,75 мм |
35 |
fig. 2 |
170 |
|
209-404 |
0-20 |
1,1/ 1,6 Н |
0,01 |
0,03 мм |
24,7 |
24,6 |
0,75/ 0,75 мм |
85 |
fig. 2 |
210 |
|
209-407 |
0-20 |
1,1/ 1,6 Н |
0,01 |
0,03 мм |
24,7 |
2,5 |
0,75/ 0,75 мм |
85 |
fig. 4 |
200 |
Измерительные наконечники: твердосплавные шарики ⌀ 2 мм
|
№ |
Диапазон [мм] |
Измерительное усилие [Н] |
Цена деления [мм] |
Погрешность |
Hb(2) [мм] |
Hf(3) [мм] |
L(1) [мм] |
Тип |
Масса [г] |
|
209-912 |
0-50 |
0,8/ 1,7 Н |
0,05 |
0,05 мм |
30 |
4,3 |
169 |
fig. 4 |
400 |
|
209-843 |
0-10 |
0,3/ 1,3 H |
0,1 |
0,1 мм |
5 |
5 |
36 |
fig. 7 |
40 |
Измерительные наконечники: твердосплавные конусы
|
№ |
Диапазон [мм] |
Измерительное усилие [Н] |
Цена деления [мм] |
Погреш ность |
Hb(2) [мм] |
Hf(3) [мм] |
Контакт. радиус |
L(1) [мм] |
Тип |
Масса [г] |
|
209-405 |
0-20 |
1,1/ 1,6 Н |
0,01 |
0,03 мм |
24,7 |
24,6 |
0,4/ 0,4 мм |
85 |
fig. 1 |
210 |
Измерительные наконечники: дисковые ⌀ 10 мм
|
№ |
Диапазон [мм] |
Измерительное усилие [Н] |
Цена деления [мм] |
Погрешность |
Hb(2) [мм] |
Hf(3) [мм] |
L(1) [мм]
|
Тип |
Масса [г] |
|
209-403 |
0-10 |
0,8/ 1,2 Н |
0,005 |
0,02 мм |
21,7 |
14,8 |
36 |
fig. 6 |
175 |
