Тест-панель PSM-5 разработана для контроля капиллярного процесса (цветной дефектоскопии). Используется для контроля рабочего процесса при ручной обработке, а также на полуавтоматических и автоматических капиллярных установках в соответствии со спецификацией Pratt & Whitney Aircraft TAM 146040. Данная тест-панель не используется для проведения сравнительных опытов с различными капиллярными системами.

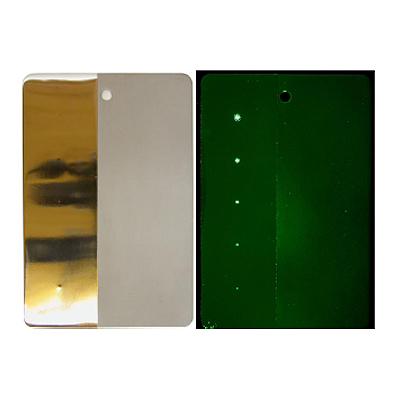

Тест-панели PSM-5 / NR-5 изготавливается из нержавеющей стали толщиной 2,3 мм, размером 10х15 см. С рабочей стороны тест-панели имеют хромированную полосу с пятью звездообразными искусственными дефектами. Дефекты располагаются по мере возрастания их размеров. Другая полоса подвергнута пескоструйной обработке и имеет среднюю шероховатость, она служит для контроля качества промежуточной очистки.

При капиллярном контроле они проявляются в виде звездообразных индикаций. Самый большой дефект становится видимым после обработки низко чувствительным пенетрантом. Самый маленький дефект трудно увидеть даже при использовании высоко чувствительных пенетрантов. Не существует двух идентичных панелей. Рисунок дефектов варьируется от панели к панели. Тест панель выполняется в двух версиях. Обе версии изготовлены в соответствии с спецификацией Pratt-Whitney P/N TAM 146040. Панель не должна использоваться для определения чувствительности.

------------------------------------------------
