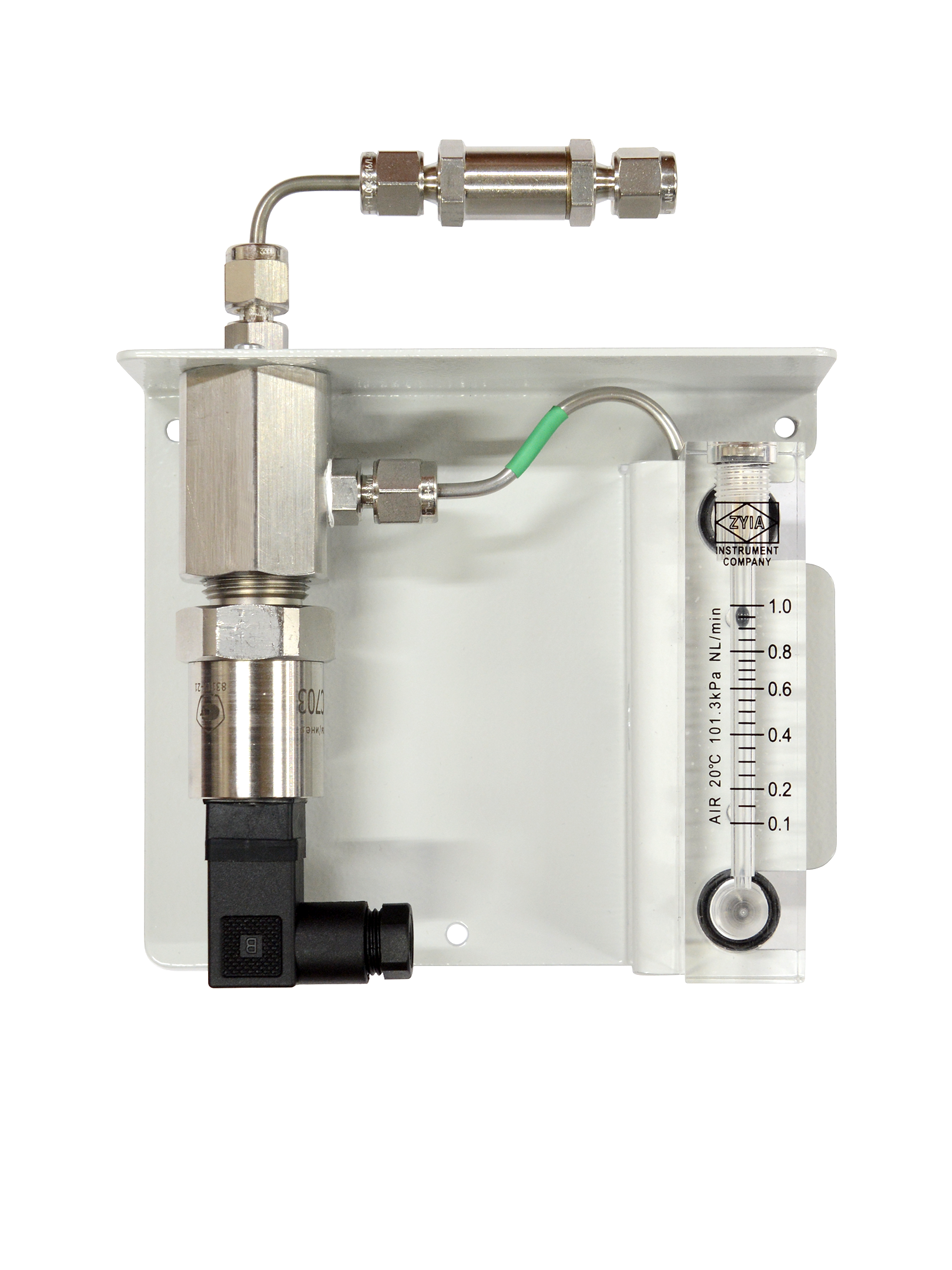

Проточная камера пробоотборного устройства ПДВ-6 (рис.5) имеет на выходе фиксированный дроссель – капилляр, установленный внутри стальной трубки. Диаметр капилляра подбирается при производстве таким образом, чтобы при максимальном входном давлении расход сжатого воздуха через него составлял около 1 л/мин. Диапазон давлений, оптимальных для выбора исполнения ПДВ-6, приведен в таблице с техническими характеристиками.

Преобразователь влажности в ПДВ-6 находится при входном давлении. Пробоотборное устройство включает входной фильтр и ротаметр.

Основные особенности:

Позволяет измерять влажность при высоком давлении - до 30 МПа (300 бар).
Преобразователь влажности находится при входном давлении.
Совместимо со всеми преобразователями точки росы/инея ДТР, преобразователями ДВ2ТС-1Т-4П-В, ДВ2ТСМ-1Т-4П-В, ДВ2ТС-1Т-1П-В, ДВ2ТСМ-1Т-1П-В, ДТР-СМ (в составе гигрометра ИВА-8)
Монтаж на вертикальную поверхность.
Наличие входного фильтра.
Наличие ротаметра для контроля расхода газа.

Поставляется в одном из исполнений:

ПДВ-6-3МПа-Р-А-Ф – с установочной резьбой для преобразователя влажности М24×1, диапазоном входных давлений от 1 до 3 МПа;
ПДВ-6-10МПа-Р-А-Ф – с установочной резьбой для преобразователя влажности М24×1, диапазоном входных давлений от 3 до 10 МПа;
ПДВ-6-М-3МПа-Р-А-Ф – с установочной резьбой для преобразователя влажности М20×1,5, диапазоном входных давлений от 1 до 3 МПа;
ПДВ-6-М-10МПа-Р-А-Ф – с установочной резьбой для преобразователя влажности М20×1,5, диапазоном входных давлений от 3 до 10 МПа;
ПДВ-6-М-30МПа-Р-А-Ф – с установочной резьбой для преобразователя влажности М20×1,5, диапазоном входных давлений от 10 до 30 МПа.

Во избежание перекрытия отверстия рекомендуется устанавливать перед пробоотборным устройством входной фильтр тип А.

Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры.

Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

------------------------------------------------
