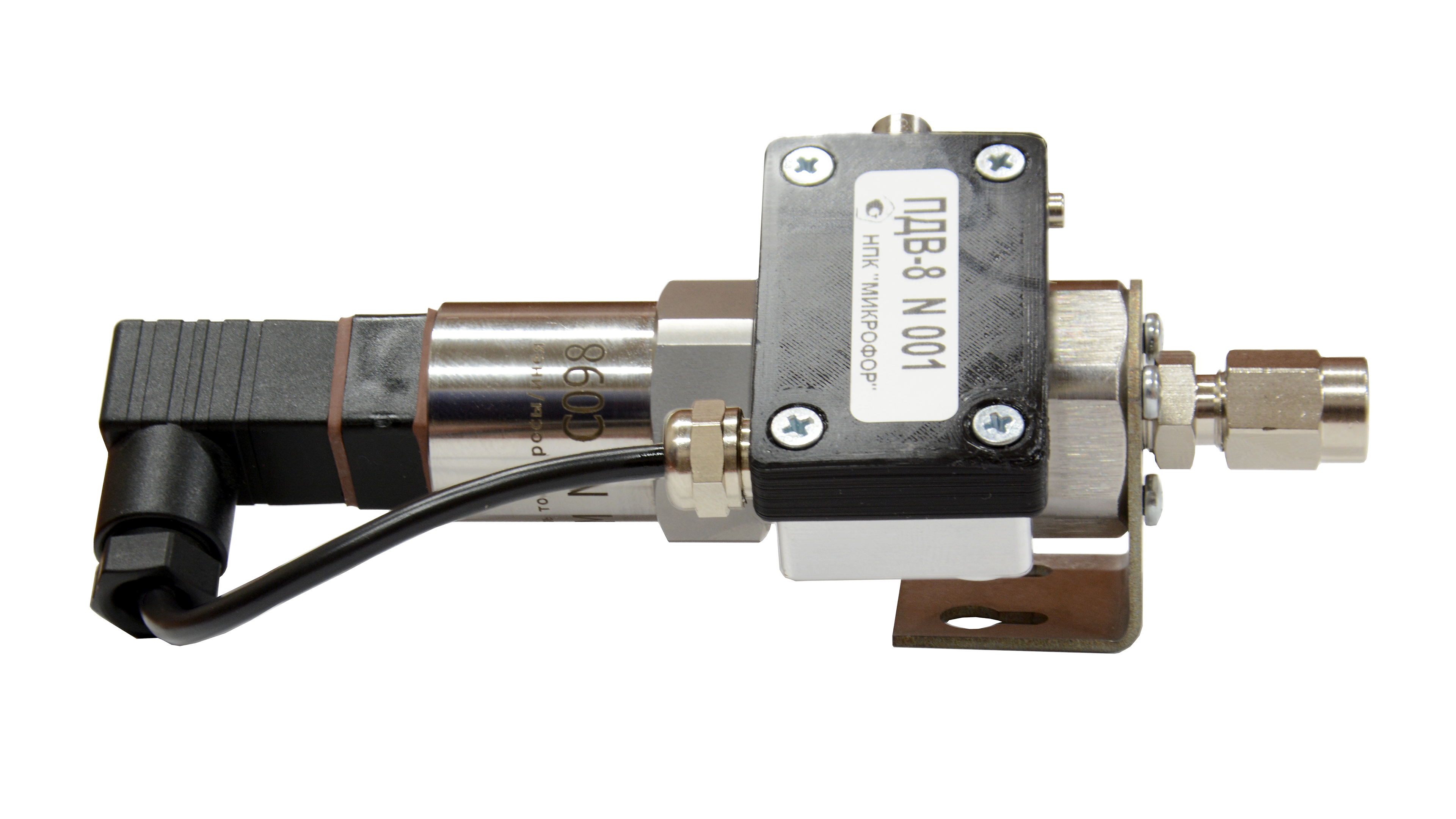

Пробоотборное устройство ПДВ‑8

Проточная камера пробоотборного устройства имеет на выходе регулируемый дроссель для установки расхода газа, рассчитанный на давление не более 1 МПа. Регулировка осуществляется плоской отверткой. Преобразователь влажности находится при входном давлении. Пробоотборное устройство оснащено измерительным преобразователем избыточного давления с диапазоном измерений от 0 до 10 кгс/см2 и датчиком атмосферного давления для автоматической коррекции нулевого избыточного давления. При поставке в комплекте с преобразователями точки росы/инея ДТР (номер в ФИФОЕИ 83117-21) пробоотборное устройство ПДВ-8 имеет пределы допускаемой погрешности измерений избыточного давления не более ±0,1 кгс/см2. При использовании с другими средствами измерений ПДВ-8 является индикатором.

ПДВ-8 может осуществлять пересчет показаний преобразователя влажности к атмосферному давлению, что позволяет расширить диапазон измерений влажности, если контрольное значение влажности нормировано при атмосферном давлении, приводить показания влажности к стандартным и нормальным условиям.

ПДВ-8 имеет интерфейс µForLan (протокол Modbus RTU) для подключения к блокам индикации ИВА-6Б2 (для преобразователей ДТР-1-СМ, ДТР-1-СМ-М, ДВ2ТСМ-1Т-4П-В), ИВА-6Б2-К-DIN (для преобразователей ДВ2ТСМ-1Т-4П-В, ДТР-1-СМ, ДТР-2-СМ, ДТР-3-СМ-М), ИВА-8 (для преобразователей ДТР-2-СМ, ДТР-3-СМ-М, ДТР-СМ).

Описание протокола работы с интерфейсом ПДВ-8 приведено в руководствах по эксплуатации на соответствующие преобразователи.

Основные особенности:

Позволяет измерять влажность при давлении до 1 МПа (10 бар).
Преобразователь влажности находится при входном давлении.
Измерение избыточного давления.
Возможность пересчёта влажности к нормальным и стандартным условиям.
Подходит для измерений влажности в линии с меняющимся давлением.
Совместимо со всеми преобразователями точки росы/инея ДТР-1-СМ, ДТР-1-СМ-М, ДТР-2-СМ и ДТР-3-СМ-М, преобразователями ДВ2ТСМ-1Т-4П-В, ДТР-СМ (в составе гигрометра ИВА-8)
Кронштейн для монтажа на плоскую поверхность.

Поставляется в одном из исполнений:

ПДВ-8-А – с установочной резьбой для преобразователя влажности М24×1, с входным штуцером для подключения трубки из нержавеющей стали;
ПДВ-8-Б – с установочной резьбой для преобразователя влажности М24×1, с входным фитингом для подключения полиэтиленовой трубки;
ПДВ-8-М-А – с установочной резьбой для преобразователя влажности М20×1,5, с входным штуцером для подключения трубки из нержавеющей стали;
ПДВ-8-М-Б – с установочной резьбой для преобразователя влажности М20×1,5, с входным фитингом для подключения полиэтиленовой трубки.

Входное давление ПДВ ограничиваются характеристиками самих пробоотборных устройств (см. технические характеристики), максимальным рабочим давлением подключаемых измерительных преобразователей (если преобразователь находится при входном давлении), и допускаемым давлением применяемого входного фитинга и газовой арматуры (не более 1 МПа для исполнения Б).

Внимание!
При выборе фитингов и подводящей газовой арматуры учитывайте максимальное давление газа в линии. Установку фитингов проводите в соответствии с указаниями производителя. Неправильная установка или превышение максимального давления газа для фитингов и арматуры представляет опасность!

------------------------------------------------
