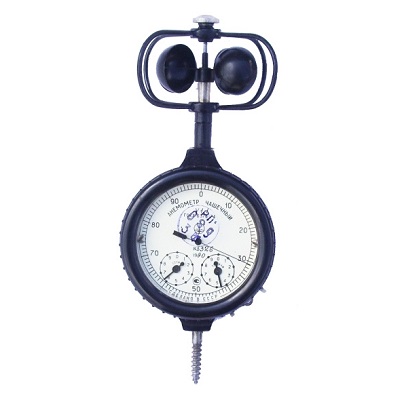

Чашечный анемометр ЭПМГГО МС-13 предназначен для измерения средней скорости направленного воздушного потока в промышленных условиях и средней скорости ветра на метеорологических станциях. Это один из наиболее простых и удобных чашечных ветромеров. Принцип его работы основан на вращении чашечного колеса под действием силы воздушного потока. Вращение его ротора передается на счетчик оборотов. МС-13 используется как для погодных исследований, так и для измерений в системах вентиляции.

Ветроприёмником устройства МС-13 является четырёхчашечная вертушка, насаженная на ось и вращающаяся в опорах. На нижнем конце оси нарезан червяк, связанный с редуктором, который передаёт движение трём указывающим стрелкам. Циферблат имеет шкалу единиц, сотен и тысяч. Червяк через червячное колесо и триб передаёт движение центральному колесу, на оси которого установлена стрелка шкалы единиц. Триб центрального колеса через промежуточное колесо приводит во вращение малое колесо, на оси которого установлена стрелка шкалы сотен.

От малого колеса через второе промежуточное колесо вращение передаётся второму малому колесу, ось которого несёт на себе стрелку шкалы тысяч. Включить и выключить механизм можно при помощи арретира, один конец которого находится под изогнутой пластинчатой пружинкой, являющейся подпятником червячного колеса. Для того чтобы выключить счётный механизм арретир необходимо повернуть по часовой стрелке.

Порядок работы

Перед измерением скорости ветра записывают показания по трем шкалам. В измеряемом воздушном потоке анемометр МС-13 устанавливают вертикально и через 10-15 с одновременно включают арретиром механизм анемометра и секундомер. Экспонирование анемометра в воздушном потоке производят в течение одной или двух минут. По истечении этого времени, механизм и секундомер выключают и записывают показания по шкалам анемометра и время экспозиции в секундах. Разность между конечным и начальным отсчетом делят на время экспозиции и определяют число делений шкалы, приходящихся на одну секунду.

Комплектация:

• Анемометр
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка

------------------------------------------------
