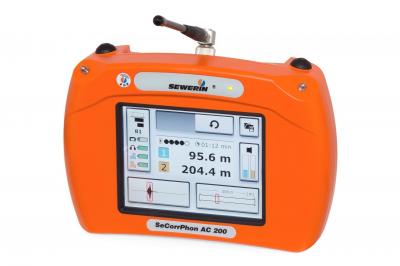

SeCorrPhon AC 200 - это многофункциональный течеискатель, предлагающий три функции в одном приборе: предварительная локализация утечки, точное определение места и корреляция.

С помощью нескольких прикосновений к сенсорному экрану вы можете быстро и легко переключаться между различными приложениями.

Принцип акустического поиска утечки воды

Вода, вытекающая из места утечки, заставляет материал трубопровода вибрировать. Эти колебания проходят вдоль трубы и могут быть определены как структурный шум даже в отдаленных точках контакта, например, фитингах.

Вибрации также проходят через почву до земной поверхности и воспринимаются как приглушенный наземный шум. Система SeCorrPhon AC200 - ваш идеальный помощник для обнаружения утечек, поскольку он позволяет человеческому уху слышать эти шумы, а также записывать и воспроизводить их уровень и частотный спектр в виде диаграммы.

Предварительная локализация утечек

Поместите переносную штангу TS 200 с подключенным контактным микрофоном TM 200 на фитингах вдоль трубопровода и оцените уровень сигнала. Оценив интенсивность шума, вы сможете определить, на каком участке трубопровода находится утечка.

Принцип корреляции

Локализация утечки с коррелятором предполагает одновременное измерение шума, вызванного утечкой на трубопроводе, на двух фитингах (например, задвижках или гидрантах). Высоко чувствительные микрофоны записывают шумы на арматуре; радиопередатчики передают сигналы на приемник - коррелятор, который затем определяет временную задержку, то есть разницу по времени достижения шумом двух точек измерения. Коррелятор вычисляет точное положение утечки, используя введенные оператором значения длины трубопровода, материала трубы и диаметра.

Точное определение места утечки.

Оцените уровень шума в идентифицированном участке трубы, используя наземный микрофон BM200 (для асфальтированных поверхностей) или BM230 (для грунтовых поверхностей).

Подключите штангу TS 200 к наземному микрофону и пройдите вдоль трубопровода, контролируя шум через короткие интервалы.

Звуковой сигнал и визуальное отображение интенсивности позволяют легко найти место с максимальным значением.Таким образом, место утечки определено с достаточной точностью, чтобы начать раскопки.

Сравнение корреляционной и акустической технолоий поиска утечек

Метод корреляции существенно отличается от обычного акустического метода обнаружения утечки воды: вместо систематического контроля фитингов (предварительной локализации), а затем точного определения местоположения утечки в одном положении, он подразумевает одновременное измерение на двух элементах запорной арматуры. При акустическом поиске пользователь сравнивает и оценивает шумы утечки. Этот метод может использоваться во многих случаях, однако успешное обнаружение утечки зависит от человеческого слуха и опыта пользователя. Обнаружение утечки с помощью корреляции, с другой стороны, обеспечивает точные значения измерений независимо от слуха пользователя и, в значительной степени, независимо от внешних воздействий.

Профессиональный

Пользовательский интерфейс четко и логически выложен. Существует множество дополнительных функций для сложных сценариев поиска.

Высококачественные пьезо-микрофоны с частотной характеристикой, оптимизированной специально для обнаружения утечек и цифровой обработки сигналов, обладают выдающимися акустическими свойствами. Благодаря отличному качеству звука и минимизации звуковых помех Вы можете надежно идентифицировать и обнаруживать утечки, даже если звук утечки очень слабый или имеется значительный окружающий шум.

Одним нажатием кнопки можно применить специальные фильтры для текущих шумов и автоматически будут выбраны соответствующие диапазоны частот. Кроме того, вы можете вручную установить границы фильтров в соответствии с вашим индивидуальным слухом и выбрать частотные диапазоны, которые усиливают шум . Это позволяет полностью сконцентрироваться на утечке без каких-либо помех.

Кроме того, у вас есть возможность записывать звуки утечек с помощью встроенного аудиоплеера и сравнивать их друг с другом. Вы можете использовать эти записи для целей обучения или демонстрации или создать базу данных шума, позволяющую лучше оценивать звуки утечек в полевых условиях.

Универсальный

Устройство «все-в-одном»: предварительная локация, точное определение и корреляция. Умная комбинация этих методов в одной системе позволяет вам уверенно находить источник утечки независимо от условий окружающей среды.

SeCorrPhon AC200 рекомендуется всем пользователям, профессионально занимающимся обнаружением утечек, поскольку подходит для любых ежедневных сценариев . Он с успехом применяется для измерений на трубах с различным сечением, из разных материалов, любого диаметра и длины.

При акустическом поиске утечки текущая интенсивность звука отображается как диаграмма и как числовое значение на большом и контрастном 5.7 дюймовом дисплее приемника. Наряду с этим вы можете увидеть предыдущие значения для лучшего сравнения, а также текущий анализ частоты шума.

Интеллектуальный

Сложная прошивка SeCorrPhon AC200 предполагает, что измерения производятся почти полностью автоматически. После ввода данных о трубопроводе и начала измерения все остальные шаги выполняются без вмешательства оператора. Измеренные шумы постоянно анализируются в фоновом режиме и выбираются оптимальные настройки фильтра. SeCorrPhon AC200 направляет пользователя через различные приложения с помощью инструкций. Это означает, что даже пользователи с меньшим опытом могут с уверенностью использовать устройство.

SeCorrpon AC200 самостоятельно оптимизирует результаты измерений, автоматически выбирая соответствующие фильтры - без вмешательства пользователя. Однако фильтры также можно установить вручную. Одной из особенностей коррелятора является его ориентированное на результат, удобное отображение на экране результатов измерений. Конкретная информация о положении утечки подсвечивается и нет необходимости интерпретировать сложные кривые. Качество вычислений, отображаемых на дисплее, дает пользователю постоянную информацию о том, насколько надежна эта оценка. Благодаря представлению, ориентированному на результаты, пользователь может немедленно реализовать дальнейшие шаги, например, подтвердить местоположение акустическими средствами.

Компоненты:

• Переносной стержень TS 200.

Может быть соединен с одним из трёх микрофонов. До сих пор для подключения наземных микрофонов были необходимы специальный щуп и переносной стержень. Теперь TS200 выполняет обе функции. К нему подключается один из микрофонов в зависимости от выполняемой задачи. TS 200 питается от высокопроизводительного аккумулятора, который гарантирует надежную работу для работы в течение целого дня.TS 200 может быть заряжен менее чем за четыре часа непосредственно кейсеAquaPhonA200.

• Микрофон TM 200.

Данный микрофон разработан специально для предварительной локации утечек путем измерений уровня шума на фитингах и трубопроводной арматуре. Его частотный диапазон позволяет надежно обнаружить как тихие и низкие шумы утечки (характерные для пластиковых труб) так и громкие и высокие шумы утечки (характерные для металлических труб). Доступные к заказу удлинители различной длины позволяют вам подобрать идеальную систему, адаптированную к конструктивных условиям ваших трубопроводных сетей. Чтобы помочь вам правильно разместить ТМ 200 на шток клапана, даже в темноте колодца, на микрофоне имеется встроенный фонарик, который активируется на переносном стержне TS 200.

• Грунтовой микрофон BM 200

Идеально подходит для асфальтированных поверхностей. Очень прочный корпус отделен от капсулы микрофона. Механизм подъема гарантирует стабильно идеальный контакт с землей, так что небольшие неровности не добавляют помех.

• Грунтовой микрофон BM 230

Предназначен для работы с грунтами. Его твердая тренога гарантирует прочный контакт с поверхностью. Если грунт частично мягкий, можно прикрутить к треноге шип, чтобы дополнительно улучшить передачу звука.

• Радиопередатчики RT 200

Имеют мощность высокоскоростного передающего канала 500 мВт. Они обеспечивают бесперебойную передачу данных на измеряемых участках длиной в сотни метров. Радиопередатчик RT 200 включается, как только вы подключаете кабель микрофона. Наличие трех разных полос пропускания означает, что шумы могут быть полностью обработаны до радиопередачи, и что радиопередатчик RT 200 адаптирован для широкого диапазона материалов труб. Функция подсветки микрофона может быть активирована с помощью мембранной клавиатуры.

• Микрофон UM 200

Для фиксации корпусного шума имеет очень широкий частотный отклик и чрезвычайно чувствителен в низкочастотном диапазоне. Это делает UM 200 идеальным для записи даже самых тихих шумов, особенно на пластиковых трубах. Кабель чрезвычайно прочный и может выдерживать тяжелые механические нагрузки. Это гарантирует длительный срок службы при ежедневном использовании в самых суровых условиях. Высококачественный разъем и прочный контактный адаптер UM 200 полностью соответствуют требованиям, предъявляемым к профессиональным и универсальным микрофонам.

• Гидрофоны HY 200

Делают SeCorrPhon отличной измерительной системой для использования на больших трубопроводах и при значительных расстояниях между отдельными точками крепления. Поскольку они устанавливаются непосредственно в потоке воды, гидрофоны не используют корпусной шум, который перемещается вдоль трубы, а скорее шум, передаваемый непосредственно водой в трубе. HY 200 чрезвычайно чувствительны в очень низкочастотном диапазоне, который находится за пределами спектра, воспринимаемого ухом человека. Это также делает их идеальным дополнением к системе при использовании в сетях из пластиковых труб. Комплект поставляется в специальном пластиковом кейсе, содержащим все компоненты - гидрофоны, адаптеры для установки в подземных гидрантах и соединительные кабели.

• Кейс для системы AQUAPHON A200

Обеспечивает достаточное пространство для безопасного хранения всех компонентов системы AQUAPHON. Переносной стержень TS 200, приёмник AQUAPHON A200 и беспроводные наушники могут заряжаться в кейсе одновременно. Вы можете заказать зарядное устройство, работающее от автомобильного прикуривателя, или от обычной сети 220В.

Комплект поставки комбинированного течеискателя SeCorrPhon AC200:

Базовая комплектация:

• Двухканальный приёмник SeCorrPhon AC200
• Радиопередатчик rt 200 канал 1, 500 мВт
• Радиопередатчик rt 200 канал 2, 500 мВт
• Микрофоны UM 200 с магнитами (2 шт.)
• Беспроводные Наушники F8
• Система для переноски
• Зарядное устройство 240 В~ / 5 A
• Жёсткий кейс для переноски

Опции:

• Переносной стержень TS 200
• Микрофон TM 200 для контроля задвижек
• Грунтовой микрофон BM 200 (для ровных поверхностей)
• Грунтовой микрофон BM 230 (для грунтовых поверхностей)
• Универсальный микрофон UM 200
• Удлинитель для переносного стержня TS 200, 30см
• Удлинитель для переносного стержня TS 200, 60см
• Автомобильное зарядное устройство, 12В
• Гидрофоны HY200
• Адаптеры для гидрофонов
• Транспортный кейс для 2-х гидрофонов

------------------------------------------------
