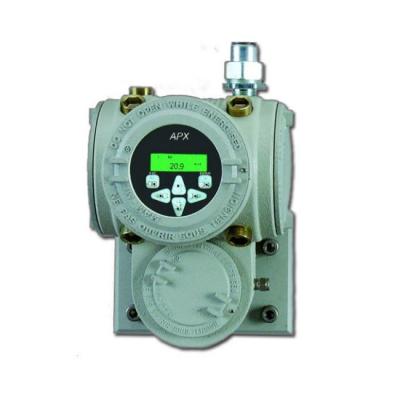

Газоанализатор кислорода APX – полностью укомплектованный газоанализатор, предназначенный для измерения концентрации кислорода при решении, в частности, следующих задач контроля:

• Процессов улавливания паров
• При загрузке танкеров
• Дымовых газов
• Нефтезаводских газов
• Олефинов – этилена и пропилена
• Чистых углеводородов

Особенности газоанализатора кислорода  APX:

•  Расширенная компенсация газового фона для различных газовых смесей
•  ИК-связь с клавиатурой, защищенной стеклом, для облегчения программирования в опасных зонах
•  Применение в опасных зонах
•  Отсутствие подвижных узлов
•  Универсальное питание переменного тока
•  Долговременная стабильность градуировочных характеристик (калибровки)
•  Калибровка только в N2, однако, применение возможно в любых фоновых газах

Расширенная компенсация газового фона

Возможность расширенной компенсации газового фона позволяет учитывать не только теплопроводность газа, но и его теплоемкость и вязкость. Определение
этих дополнительных физических характеристик позволяет APX дифференцировать фоновые газы, которые значительно отличаются по диамагнитным свойствам и их вариации. Это обеспечивает существенное преимущество APX перед другими традиционными магнитными газоанализаторами кислорода, которые не позволяют автоматически компенсировать диамагнитные эффекты из-за изменения фонового газа. В результате этого APX позволяет более точно измерять концентрацию
кислорода в широком диапазоне применений, как с известным, так и неизвестным составом фонового газа.

Высокие эксплуатационные характеристики и простота использования

Встроенный мощный микропроцессор обеспечивает автоматическую компенсацию сигнала, связанного с содержанием кислорода, и реализацию алгоритмов обработки сигналов. Это расширяется линейность выхода, увеличивает точность измерений, их надежность и долговременную стабильность.
Кроме того, APX оснащен специальным программным обеспечением для определения "ненормальных" условий измерения, включая падения расхода газа в
анализатор или броски давления. Программирование APX осуществляется легко с помощью многоуровневого с ниспадающими меню интерфейса, который обеспечивает удобный доступ для изменения параметров, принятых по умолчанию, диапазона изменения выходного сигнала и калибровки.
Прочная и надежная конструкция прибора с минимумом обслуживания
Датчик и электронные элементы расположены в пылевлагонепроницаемом/ взрывозащищенном корпусе, который может быть установлен непосредственно в точке измерения. Уникальная двухкамерная конструкция датчика кислорода с регулированием температуры минимизирует влияние изменений температуры и расхода, а также обеспечивает высокую устойчивость к возможным загрязнениям.

Принцип действия устройства:

Парамагнитные свойства кислорода обуславливают втягивание в магнитное поле пробы кислородсодержащего газа. Введение кислородсодержащей газовой смеси в магнитное поле, и ее нагрев приводит к возникновению вынужденного движения газовой смеси, при котором нагретая газовая смесь непрерывно вытесняется
холодной смесью. Образующий конвекционный поток газа приводит к изменению сопротивления пары термисторов, которые включены в мост Уитстона.
Результирующий сигнал, а также измеренные значения теплоемкости и вязкости, используются микропроцессором для точного расчета концентрации кислорода.

Выбор диапазона

Газоанализатор APX обеспечивает выходной сигнал 4-20 мА, программирование верхнего и нижнего пределов которого выполняется программным путем.
Выходной сигнал пропорционален концентрации кислорода и "скомпенсирован" от влияния изменений фонового газа и давления. APX имеет большой ряд диапазонов измерения.

Двухкамерная конструкция

Схема кислородной термомагнитной измерительной ячейки.
Парамагнитные свойства кислорода обуславливают втягивание в магнитное поле пробы кислородсодержащего газа. Магнитная восприимчивость кислорода уменьшается с увеличением температуры. Введение кислородсодержащей газовой смеси в магнитное поле, и ее нагрев приводит к возникновению вынужденного движения газовой смеси,  при котором нагретая газовая смесь непрерывно вытесняется холодной смесью. Образующий конвекционный поток газа приводит к изменению сопротивления пары термисторов.
Определение концентрации кислорода и компенсация газового фона выполняется с помощью встроенного в преобразователь микропроцессора.

------------------------------------------------
