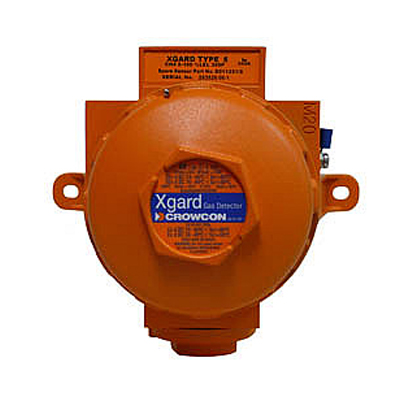

Газоанализатор Xgard Typ-5-CH для горючих газов
Госреестр (ГРСИ): не указано
Стационарный промышленный газоанализатор Xgard Typ-5-CH предназначен для определения горючих газов. Для подключения газоанализатора и получения данных используются блоки управления Gasflag и Gasmaster.
Стационарные газоанализаторы серии Xgard для измерения содержания концентрации различных газов и паров в воздухе на взрывопожароопасных производственных объектах.
Область применения Газоанализаторов Xgard - взрывоопасные зоны помещений и наружных установок, контроль воздуха рабочей зоны.
Разрешение № РРС 00-29224, на применение газоанализаторов на нефтехимических, нефтеперерабатывающих и других взрывопожароопасных объектах в соответствии с технической документацией, руководством по эксплуатации и паспортом.
Для работы с Xgard можно использовать контрольную панель для мониторинга газа и пожарной опасности Crowcon Gasmaster
Взрывозащищенность:
- Газоанализатор Xgard Type 1 обеспечивается видом взрывозащиты "искробезопасная электрическая цепь" уровня " ia "
- Газоанализаторы Xgard Type 2, Xgard Type 3, Xgard Type 4, Xgard Type 5, Xgard Type 6, обеспечиваются видом взрывозащиты "взрывонепроницаемая оболочка"
- Газоанализаторы серии Xgard подключаются к центральному блоку управления Vortex, производства фирмы Crowcon
Особенности газоанализатора Xgard Typ-5-CH:
- Несколько вариантов корпусов
- Простое обслуживание и установка датчиков
- Широкий диапазон сенсоров
- Обнаружение огнеопасных и ядовитых газов, включая метан и угарный газ
- Корпус из алюминиевого сплава
- Дисплей отсутствует
- Выход 4-20 мА, 2 или 3 провода
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Модификация Xgard |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Погрешность |
|
Type 3, 4, 5 |
Метан |
0...100 % НКПР (0...4,4 % (об. д.)) |
0...50 % НКПР
|
±5 % НКПР
|
| Type 6 | Метан | 0...100 % (об. д.) | 0...50 % (об. д.) | ±5 % (об. д.) |
| 50...100 % (об. д.) | ±10 % отн. | |||
| 0...10 % (об. д.) | 0...10 % (об. д.) | ±(0,2+0,1 х Свх) % (об.) | ||
| 0...25 % (об. д.) | 0...25 % (об. д.) | ±(0,5+0,1 х Свх) % (об. д.) | ||
| Type 3, 4, 5 | Пропан |
0...100 % НКПР (0...1,7) % (об. д.)) |
0...50 % НКПР
|
±5 % НКПР
|
| Type 6 | Пропан | 0...25 % (об. д.) | 0...25 % (об. д.) | ±(0,5+0,15 х Свх) % (об. д.) |
| Type 3, 4, 5 | Этан |
0...100 % НКПР (0...2,5 % (об. д.)) |
0...50 % НКПР
|
±5 % НКПР
|
| Type 3, 4, 5 | Аммиак |
0...100 % НКПР (0...15 % (об.)) |
0...33 % НКПР
|
±5 % НКПР
|
| Type 1, 2 | Водород (Н2) | 0…200 ппм | 0...200 ппм | ±20 ппм |
| 0…2000 ппм |
0…200 ппм 200…2000 ппм |
±20 ппм - |
||
| 0…4 % | 0…2 % (об. д.) | ±0.2 (об.д.) | ||
| Type 3, 5 | Водород (Н2) | 0…100 % НКПР 0…4 % об.д. |
0…50 % НКПР | ±5 % НКПР |
|
Примечание: пределы допускаемой основной погрешности по измерительным каналам довзрывоопасных концентраций горючих газов нормированы для смесей, содержащих только один определяемый компонент; метрологические характеристики газоанализаторов Xgard исполнений Xgard Type 3, 4 с выходом по напряжению нормированы только в комплекте с ЦБУ (центральным блоком управления) Vortex; значения НКПР для горючих газов - по ГОСТ Р 51330.19-99; Свх - объемная доля определяемого компонента на входе газоанализатора, %. |
||||
|
Модификация Xgard |
Определяемый компонент | Диапазон показаний | Диапазон измерений |
Погрешность |
|
| Абсолютная | Относительная | ||||
| Type 1, 2 | Кислород (O2) | 0...25 % | 0...25 % |
±1,0 % |
- |
| Type 1, 2 |
Оксид углерода (СО) |
0...50 ппм | 0...20 ппм |
±2 ппм |
- |
| 20...50 ппм |
- |
±10 % |
|||
| 0...100 ппм | 0...20 ппм |
±2 ппм |
- |
||
| 20...100 ппм |
- |
±10 % |
|||
| 0...150 ппм | 0...20 ппм |
±2 ппм |
- |
||
| 20...150 ппм |
- |
±10 % |
|||
| 0...200 ппм | 0...20 ппм |
±2 ппм |
- |
||
| 20...150 ппм |
- |
±10 % |
|||
| 0...250 ппм | 0...250 ппм |
±15 ппм |
- |
||
| 0...300 ппм | 0...300 ппм |
±15 ппм |
- |
||
| 0...500 ппм | 0...500 ппм |
±30 ппм |
- |
||
| 0...1000 ппм | 0...1000 ппм |
±50 ппм |
- |
||
| Type 1, 2 |
Сероводород (H2S) |
0...10 ппм | 0...1 ппм |
±0,2 ппм |
- |
| 1...10 ппм |
- |
±20 % |
|||
| 0...20 ппм | 0...20 ппм |
±4 ппм |
- |
||
| 0...25 ппм | 0...25 ппм |
±5 ппм |
- |
||
| 0...30 ппм | 0...30 ппм |
±6 ппм |
- |
||
| 0...50 ппм | 0...50 ппм |
±10 ппм |
- |
||
| 0...100 ппм | 0...100 ппм |
±15 ппм |
- |
||
| 0...200 ппм | 0...200 ппм |
± 30 ппм |
- |
||
| Type 1 |
Сероводород (H2S) |
0...250 ппм | 0...250 ппм |
±35 ппм |
- |
| 0...300 ппм | 0...300 ппм |
±40 ппм |
- |
||
| 0...1000 ппм | 0...1000 ппм |
±100 ппм |
- |
||
|
Аммиак (NH3) |
0...25 ппм | 0...25 ппм |
±4 ппм |
- |
|
| 0...50 ппм | 0...28 ппм |
±5 ппм |
- |
||
| 28...50 ппм |
- |
±20 % |
|||
| 0...100 ппм | 0...28 ппм |
±5 ппм |
- |
||
| 28...100 ппм |
- |
±20 % |
|||
| 0...250 ппм | 0...28 ппм |
±5 ппм |
- |
||
| 28...250 ппм |
- |
±20 % |
|||
| 0...500 ппм | 0...500 ппм |
±100 ппм |
- |
||
| 0...1000 ппм | 0...1000 ппм |
±150 ппм |
- |
||
| Type 1 |
Хлористый водород (HCl) |
0...20 ппм | 0...4 ппм |
±0,8 ппм |
- |
| 4...20 ппм |
- |
±20 % |
|||
| 0...50 ппм | 0...50 ппм |
±10 ппм |
- |
||
| 0...100 ппм | 0...100 ппм |
±15 ппм |
- |
||
| Type 1 |
Хлор (Cl2) |
0...2,5 ппм | 0...1 ппм |
±0,2 ппм |
- |
| 1...2,5 ппм |
- |
±20 % |
|||
| 0...5 ппм | 0...1 ппм |
±0,2 ппм |
- |
||
| 1...5 ппм |
- |
±20 % |
|||
| 0...10 ппм | 0...1 ппм |
±0,2 ппм |
- |
||
| 1...10 ппм |
- |
±20 % |
|||
| 0...15 ппм | 0...15 ппм |
±0,3 ппм |
- |
||
| 0...20 ппм | 0...20 ппм |
±0,4 ппм |
- |
||
| 0...50 ппм | 0...50 ппм |
±10 ппм |
- |
||
| 0...100 ппм | 0...100 ппм |
±20 ппм |
- |
||
