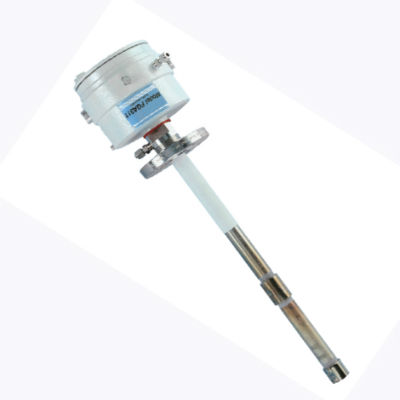

Измерительный преобразователь кислорода в дымовых газах FGA 311предназначен для измерения содержания кислорода в дымовых газах.

Принцип действия FGA 311:

В процессе горения необходимо поддерживать точное соотношение между поступающими количествами воздуха и топлива. В идеальном процессе горения в результате сгорания должны выделяться только тепло, водяной пар и углекислый газ. При старении оборудования смешивание выполняется недостаточно точно, изменяются теплотворная способность топлива, скорость процесса горения и внешние условия. Любой из этих факторов может оказывать влияние на количество воздуха, необходимое для безопасного и эффективного сгорания топлива.

FGA 311 состоит из следующих узлов:

• Алюминиевый корпус, который включает в себя всасывающий канал, монтажные резьбовые соединения, штуцера для ввода калибровочного газа и образцового воздуха. Кроме того, в корпусе расположена печатная плата и имеются два отверстия для ввода кабелей и установки их сальников
• Все электрические компоненты, включая сменный предохранитель, установлены на печатной плате. Все электрические соединения: питание, выход 4-20 мА на регистрацию, интерфейс RS232 выполняются к печатной плате
• Зонд в сборе с удлиняющей трубкой для установки в поток дымовых газов
• Блок нагревателя поддерживает датчик кислорода при температуре, обеспечивающей его эффективную работу
• Датчик кислорода из оксида циркония для измерения концентрации кислорода (в процентах) в потоке дымовых газов
• Фильтр и экран в сборе для защиты датчика кислорода от частиц, содержащихся в дымовых газах

Конструкция преобразователя FGA 311 позволяет осуществлять его полную диагностику, техническое обслуживание и настройку без его удаления из дымохода

Верным признаком того, что процесс не соответствует идеальному процессу горения является присутствие кислорода в дымовых газах. Величина этого избытка кислорода легко контролируется с помощью стационарного измерительного преобразователя кислорода FGA 311, а полученная информация затем может быть использована для выполнения необходимых регулировок с целью увеличения эффективности процесса горения.

Датчик кислорода

Чувствительный элемент датчика кислорода из оксида циркония снаружи и изнутри покрыт пористым платиновым катализатором, образующим два электрода. Поток дымовых газов проходит снаружи чувствительного элемента датчика, а атмосферный воздух свободно циркулирует внутри чувствительного элемента. Атмосферный воздух используется в качестве образцового газа при измерении концентрации кислорода.

Выбор места установки

Параметры окружающей среды и места установки должны быть оговорены со специалистами до поставки прибора FGA 311. Прибор должен быть установлен в стенку печи или котла, либо в дымоход. В идеальном случае, конец зонда должен быть введен примерно на30,5 смв поток газа. Кроме того, направление потока газа должно быть перпендикулярно к закрытой стороне защитного экрана.

Печи

Анализатор необходимо располагать вблизи зоны горения, обычно в пределах радиационной секции и всегда до секции конвекции. При этом убедитесь в том, что максимальная рабочая температура зонда не превышена, а газовая смесь однородна.

Котлы

Анализатор должен быть расположен за главным нагревателем (если в системе имеется экономайзер, то анализатор, обычно, размещают перед ним). При этом анализатор нельзя устанавливать за любым воздушным нагревателем, где могут быть утечки воздуха, которые приведут к неточности в показаниях прибора.

В общем случае, точка измерения должна быть в зоне высокой турбулентности, которая гарантирует хорошее перемешивание и однородность состава дымовых газов. Условия установки должны исключить протечки воздуха выше по течению от точки измерения и мертвые зоны вблизи точки измерения.

------------------------------------------------
