Блескомер фотоэлектрический БФ
Госреестр (ГРСИ): не указано
Приборы предназначены для измерения блеска при углах освещения/наблюдения 200/200, 450/450, 600/600, 850/850 направленного светового потока поверхности лакокрасочных и эмалированных покрытий, керамики, плёнок, твёрдых пластиков и других поверхностей в видимой области спектра с целью количественной оценки зрительного восприятия человеческим глазом степени блеска указанных покрытий и других поверхностей соответственно. Блескомеры предназначены для применения в лабораторных и промышленных условиях. Приборы должны эксплуатироваться в климатических условиях – УХЛ категории размещения 2 по ГОСТ 15150 (для эксплуатации в помещениях (объёмах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе). Следует неукоснительно выполнять требования по эксплуатации, обслуживанию и ремонту, указанные в настоящей инструкции.
Принцип действия: основан на фотоэлектрическом методе измерения интенсивности отражённого света при четырёх углах освещения/наблюдения: 200/200, 450/450, 600/600, 850/850. При проведении измерений приборы устанавливаются на измеряемую поверхность. Результаты измерений отображаются на дисплее. Конструктивно прибор выполнен в моноблочном портативном исполнении. Состоит из источника света тип С (согласно ИСО 2813-78) и приёмника – кремниевого фотодиода, коррегированного под световую эффективность глаза для дневного зрения V (λ).
МОДИФИКАЦИИ БЛЕСКОМЕРОВ
Приборы выпускаются в восьми модификациях, отличающихся техническими и метрологическими характеристиками. Все приборы комплектуются установочными мерами блеска, необходимыми для калибровки и подготовки приборов к измерениям. Блескомеры Фотоэлектрические модификаций:

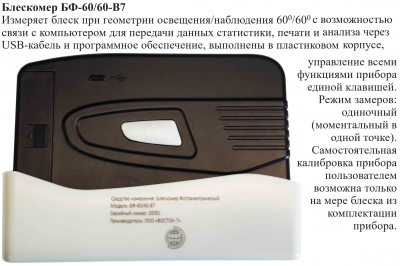

БФ-60/60-В7 измеряют блеск при геометрии освещения/наблюдения 600/600 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение, выполнены в пластиковом корпусе, управление всеми функциями прибора единой клавишей. Режим замеров: одиночный (моментальный в одной точке). Поставляются в комплекте с защитным чехлом-держателем, который используется для калибровки и хранения блескомера. Держатель оснащён одной встроенной мерой блеска (чёрное полированное стекло). Калибровка осуществляется внутри держателя автоматически по нажатию кнопки. Самостоятельная калибровка прибора пользователем возможна только на мере блеска из комплектации прибора.
БФ-20-60-85-В7 измеряют блеск при геометриях освещения/наблюдения 200/200; 600/600; 850/850 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение, выполнены в пластиковом корпусе, управление всеми функциями прибора единой клавишей. Режим замеров: одиночный (моментальный в одной точке). Поставляются в комплекте с защитным чехлом-держателем, который используется для калибровки и хранения блескомера. Держатель оснащён одной встроенной мерой блеска (чёрное полированное стекло). Калибровка осуществляется внутри держателя автоматически по нажатию кнопки. Самостоятельная калибровка прибора пользователем возможна только на мере блеска из комплектации прибора.
БФ-45-В7 измеряют блеск при геометрии освещения/наблюдения 450/450 по ГОСТ 896-69 без возможности связи с компьютером для передачи данных, выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Режим замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляются в комплекте с отдельной двойной мерой блеска. Самостоятельная калибровка прибора пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. иных изготовителей.
БФ-60-ОБЫКНОВЕННЫЙ измеряют блеск при геометрии освещения/наблюдения 600/600 без возможности связи с компьютером для передачи данных, выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Режим замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляются в комплекте с отдельной двойной мерой блеска. Самостоятельная калибровка прибора пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. иных изготовителей.
БФ-60-МРАМОР измеряют блеск при геометрии освещения/наблюдения 600/600 без возможности связи с компьютером для передачи данных, выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Режим замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляются в комплекте с отдельной двойной мерой блеска. Самостоятельная калибровка прибора пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. иных изготовителей.
БФ-60-КРИВИЗНА измеряют блеск при геометрии освещения/наблюдения 600/600 без возможности связи с компьютером для передачи данных, выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Режим замеров: одиночный (моментальный в одной точке) и сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности. Поставляются в комплекте с отдельной двойной мерой блеска. Самостоятельная калибровка прибора пользователем возможна на мере блеска из комплектации прибора или любой другой, в т. ч. иных изготовителей.
БФ-60-ПРЕЦИЗИОННЫЙ измеряют блеск на плоских поверхностях при геометрии освещения/наблюдения 600/600 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Приборы выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Режим замеров: одиночный (моментальный в одной точке) и множественный (до 10 точек с расчётом среднего арифметического и среднеквадратического из серии измерений). Поставляются в комплекте с двумя отдельными мерами блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
БФ-20-60-85-ПРЕЦИЗИОННЫЙ измеряют блеск на плоских поверхностях при геометриях освещения/наблюдения 200/200; 600/600; 850/850 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Приборы выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Режим замеров: одиночный (моментальный в одной точке) и множественный (до 10 точек с расчётом среднего арифметического и среднеквадратического из серии измерений). Поставляются в комплекте с двумя отдельными мерами блеска (из белой керамики и чёрного кварца – мориона). Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
БФ-60-В7-192 измеряют блеск на плоских поверхностях при геометрии освещения/наблюдения 600/600 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Приборы выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Управление всеми функциями прибора единой клавишей. Режим замеров: сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности с возможностью фиксации результата замера на дисплее, а также специальный режим контроля качества с установкой нижней и верхней границ допустимого диапазона измерений блеска. Уникальная функция – внутри прибора имеется температурный датчик: программа автоматически вводит поправочный коэффициент к значению блеска в зависимости от температуры, что позволяет получить максимально точный результат измерения. Поставляются в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
БФ-60-В7-193 измеряют блеск измеряют блеск на изогнутых поверхностях и изделиях сверхмалых размеров при геометрии освещения/наблюдения 600/600 с возможностью связи с компьютером для передачи данных статистики, печати и анализа через USB-кабель и программное обеспечение. Программное обеспечение позволяет производить вычисление статистики из серии измерений: max и min значения, среднее значение, среднеквадратическое отклонение (σ). Приборы выполнены в прочном алюминиевом корпусе: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений. Управление всеми функциями прибора единой клавишей. Режим замеров: сканирование (непрерывное измерение при перемещении прибора по поверхности без отрыва от неё) для быстрого измерения больших площадей поверхности с возможностью фиксации результата замера на дисплее, а также специальный режим контроля качества с установкой нижней и верхней границ допустимого диапазона измерений блеска. Уникальная функция – внутри прибора имеется температурный датчик: программа автоматически вводит поправочный коэффициент к значению блеска в зависимости от температуры, что позволяет получить максимально точный результат измерения. Поставляются в комплекте с защитной крышкой-держателем, которая используется для хранения и калибровки блескомера на закреплённой в держателе мере блеска. В крышку-держатель встроена одинарная мера блеска (чёрное полированное стекло). Калибровка осуществляется внутри крышки-держателя автоматически по нажатию кнопки на приборе. Самостоятельная калибровка блескомера пользователем возможна только на мере блеска из комплектации прибора.
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Наименование характеристики |
Значение |
|||
|
Модификация |
БФ-60/60-В7 |
БФ-60-ОБЫКНОВЕННЫЙ |
БФ-60-МРАМОР |
БФ-60-ПРЕЦИЗИОННЫЙ |
|
Тип геометрии измерения |
600 |
600 |
600 |
600 |
|
Размер измеряемого участка, мм |
8х16 эллипс |
10х20 эллипс |
25х50 эллипс |
14х28 эллипс |
|
Диапазон измерений, единиц блеска (GU) |
0-200 |
0-1000 |
0-199 |
0-99,9; 100-1000 |
|
Повторяемость результатов (GU/30мин) |
<±0,4 |
<±0,4 |
<±1 |
0,2 (0-99,9) 0,2% (100-1000) |
|
Воспроизводимость – предел допускаемого значения абсолютной погрешности измерений, единиц блеска (GU) |
<±1,2 |
<±1,2 |
<±2 |
0,5 (0-99,9) 0,5% (100-1000) |
|
Разрешение (GU) |
0,1 |
0,1 |
0,1 |
0,1 |
|
Режим замеров |
Одиночный |
Одиночный и сканирование |
Одиночный и сканирование |
Одиночный и множественный |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
- |
- |
+ |
|
Калибровка |
Авто |
Ручная |
Ручная |
Авто |
|
Размер ЖК-дисплея, мм |
47x19 |
35х15 |
35х15 |
45х15 |
|
Память, к-во замеров |
1245 |
- |
- |
1000 |
|
Передача данных на ПК через USB |
+ |
- |
- |
+ |
|
Звуковой сигнал измерения (зуммер) |
+ |
+ |
+ |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-40 ≤85 |
0-40 ≤85 |
0-40 ≤85 |
0-40 ≤85 |
|
Автоотключение прибора, мин. |
1 |
1,5 |
1,5 |
2 |
|
Элемент питания: к-во, В; тип |
1х1,5; АА |
1х1,5; АА |
1х1,5; АА |
1х1,5; АА |
|
Длительность непрерывной работы, ч |
60 |
60 |
60 |
|
|
Габаритные размеры (длина × ширина × высота), мм, не более |
136х91х46 |
114х32х64 |
114х32х64 |
114х32х64 |
|
Масса, г, не более |
380 |
300 |
300 |
300 |
|
Материал корпуса |
пластик |
алюминий |
алюминий |
алюминий |
|
Срок службы, лет, не менее |
7 |
10 |
10 |
10 |
|
Соответствие международным стандартам |
ISO2813 GB9754 GB9966.5 JJG696 |
ISO2813 ASTMD523 DIN-67530 GB9754; GB7706 |
ISO2813 ASTMD523 GB9966-5 |
ISO2813 ASTMD 523 DIN67530 |
|
Соответствие ГОСТ |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
|
Поверхности для контроля |
Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
Мрамор; Гранит Тераццо (Венецианский тераццо) Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
Лакокрасочные поверхности в автомобилестроении, электронной и музыкальной инструментальной промышленности. Строительная индустрия: мрамор, гранит, керамическая плитка, твёрдые половые и декоративные покрытия. Полиграфическая промышленность: типографские чернила и краски, бумага и обёрточные материалы. Металлургическая промышленность: твёрдотянутые (неотожжённые) алюминиевые сплавы |
|
Наименование характеристики |
Значение |
|||
|
Модификация |
БФ-45-В7 |
БФ-60-КРИВИЗНА |
БФ-20-60-85-В7 |
БФ-20-60-85-ПРЕЦИЗИОННЫЙ |
|
Тип геометрии измерения |
450 |
600 |
200, 600, 850 |
200, 600, 850 |
|
Размер измеряемого участка, мм |
10х14 эллипс |
Ø4 круг |
8х16 эллипс |
10х10 круг (200) 10х20 эллипс (600) 8х30 эллипс (850) |
|
Диапазон измерений, единиц блеска (GU) |
0-199,9 |
0-199,9 |
0-200 |
0-99,9; 100-2000 (200) 0-99,9; 100-1000 (600) 0-99,9; 100-160 (850) |
|
Повторяемость результатов (GU/30мин) |
<±0,4 |
<±0,4 |
<±0,4 |
0,2 (0-99,9) 0,2% (100-2000) |
|
Воспроизводимость – предел допускаемого значения абсолютной погрешности измерений, единиц блеска (GU) |
<±1,2 |
<±1,2 |
<±1,2 |
0,5 (0-99,9) 0,5% (100-2000) |
|
Разрешение (GU) |
0,1 |
0,1 |
0,1 |
0,1 |
|
Режим замеров |
Одиночный и сканирование |
Одиночный и сканирование |
Одиночный |
Одиночный и множественный |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
- |
- |
+ |
|
Калибровка |
Ручная |
Ручная |
Авто |
Авто |
|
Размер ЖК-дисплея, мм |
35х15 |
35х15 |
47x19 |
45х15 |
|
Память, к-во замеров |
- |
- |
734 |
1000 |
|
Передача данных на ПК через USB |
- |
- |
+ |
+ |
|
Звуковой сигнал измерения (зуммер) |
+ |
+ |
+ |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-40 ≤85 |
0-40 ≤85 |
0-40 ≤85 |
0-60 ≤85 |
|
Автоотключение прибора, мин. |
1,5 |
1,5 |
1 |
2 |
|
Элемент питания: к-во, В; тип |
1х1,5; АА |
1х1,5; АА |
1х1,5; АА |
1х1,5; АА |
|
Длительность непрерывной работы, ч |
60 |
60 |
60 |
|
|
Габаритные размеры (длина × ширина × высота), мм, не более |
114х32х64 |
136х91х46 |
136х91х46 |
144х32х64 |
|
Масса, г, не более |
300 |
380 |
380 |
400 |
|
Материал корпуса |
алюминий |
алюминий |
пластик |
алюминий |
|
Срок службы, лет, не менее |
10 |
10 |
7 |
10 |
|
Соответствие международным стандартам |
ASTM-C346 ASTM-2767 GB11420 GB8807 GB3295 |
ISO2813 GB9754 GB9754 |
ISO2813 GB9754 GB9966.5 JJG696 |
ISO2813, ASTMD 523, DIN67530 |
|
Соответствие ГОСТ |
ГОСТ 896-69 |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
|
Поверхности для контроля |
Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
Изогнутые выпуклые поверхности, объекты малых размеров Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
Лакокрасочные поверхности в автомобилестроении, электронной и музыкальной инструментальной промышленности. Строительная индустрия: мрамор, гранит, керамическая плитка, твёрдые половые и декоративные покрытия. Полиграфическая промышленность: типографские чернила и краски, бумага и обёрточные материалы. Металлургическая промышленность: твёрдотянутые (неотожжённые) алюминиевые сплавы |
|
|
Наименование характеристики |
Значение |
|
|
Модификация |
БФ-60-В7-192 |
БФ-60-В7-193 |
|
Тип геометрии измерения |
600 |
600 |
|
Размер измеряемого участка, мм |
9х15 эллипс |
1,5х3 эллипс |
|
Диапазон показаний, единиц блеска (GU) |
0-1000 |
0-1000 |
|
Диапазон измерений, единиц блеска (G) |
0-99,9 |
0-99,9 |
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
0,2 (0-99,9) 0,2% (100-1000) |
0,2 (0-99,9) 0,2% (100-1000) |
|
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) |
0,5 (0-99,9) 0,5% (100-1000) |
0,5 (0-99,9) 0,5% (100-1000) |
|
Разрешение (GU) |
0,1 |
0,1 |
|
Режим замеров |
Сканирование |
Сканирование |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
- |
|
Калибровка |
Авто |
Авто |
|
Размер ЖК-дисплея, мм |
57х29 |
57х29 |
|
Память, к-во замеров |
- |
- |
|
Передача данных на ПК через USB |
+ |
+ |
|
Звуковой сигнал измерения (зуммер) |
+ |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-45 ≤85 |
0-45 ≤85 |
|
Электропитание |
Встроенный литиевый аккумулятор 3,7 В 1000мА, заряд от любого внешнего USB 3,7…5 В (компьютер, з/у телефона и т.п.) |
Встроенный литиевый аккумулятор 3,7 В 1000мА, заряд от любого внешнего USB 3,7…5 В (компьютер, з/у телефона и т.п.) |
|
Автоотключение прибора, мин. |
3,0 |
3,0 |
|
Длительность непрерывной работы, ч |
48 |
48 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
122*45*60 |
122*45*60 |
|
Масса, г, не более |
300 |
300 |
|
Материал корпуса |
алюминий |
алюминий |
|
Срок службы, лет, не менее |
10 |
10 |
|
Соответствие международным стандартам |
ISO2813, ISO7668, ASTM D523, ASTM D2457, DIN 67530, GB/T9754, GB/T13891, GB/T7706, GB/T8807 JJG 696-2002 |
ISO2813, ISO7668, ASTM D523, ASTM D2457, DIN 67530, GB/T9754, GB/T13891, GB/T7706, GB/T8807 JJG 696-2002 |
|
Соответствие ГОСТ |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
ГОСТ Р 52663-2006 (ИСО 2813:1994) |
|
Поверхности для контроля |
Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
Изогнутые поверхности, объекты малых размеров Промышленные лакокрасочные поверхности, полированные поверхности из мрамора, гранита, стекла, керамики, строительной плитки и кирпича (полированный и керамический), поверхность бумаги и картона с красками и чернилами, а также плёночные и обёрточные материалы в полиграфии, отполированные алюминиевые и латунные сплавы, пластмассы и др. материалы. |
