Прибор Эриксена предназначен для определения прочности покрытия при вдавливании сферического наконечника пуансона диаметра 20 мм в покрытие образца, положение которого фиксируется на матрице с внутренним диаметра 27 мм. Отличительной особенностью прибора является возможность испытания покрытий, которые нанесены на металлические образцы толщиной до 2,0 мм.

Метод определения прочности покрытий по Эриксену являетcя эффективным комплексным методом определения качества покрытия, так как одновременно позволяет оценить прочность, адгезию, эластичность покрытия. Прибор позволяет точно измерить прочность нанесенного покрытия изделия, на которое при дальнейшей эксплуатации действуют статические и динамические нагрузки.

Прибор Эриксена применяется для определения прочности металлов к разрыву при вдавливании набора сферических наконечников пуансонов диаметра 20 мм, 15 мм, 8 мм, 3 мм в соответствующие матрицы диаметра 27 мм, 21 мм, 11 мм, 5 мм. При помощи штурвала для вдавливания пуансон медленно перемещают до появления на пластине сквозной трещины.

Конструкция

Прибор состоит из стального корпуса, состоящего из двух скрепленных станин, поворотного прижимного устройства для фиксации образцов с покрытием или образцов металла, устройства считывания глубины вдавливания пуансонов с вертикальной и круговой шкалами, четырех комплектов инструментов для испытаний № 1, 2, 3, 4:

Инструмент №1 применяется для испытаний покрытий. Инструмент №1, 2, 3, 4 применяются для испытаний металлов.

На нижней части станины предусмотрены отверстия для крепления прибора в специальному столу или верстаку.

Габариты - 220 мм х 250 мм х 300 мм.

Масса - 20 кг.

Применение

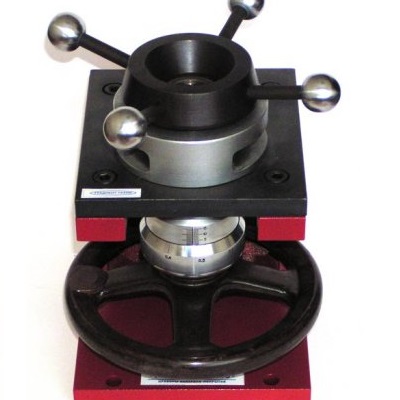

Прибор Эриксена состоит из верхней и нижней стальных станин, поворотного прижимного устройства прибора, штурвала для перемещения пуансона с отсчетным устройством с вертикальной и круговой шкалой для измерения перемещения сферического наконечника пуансона. Верхняя и нижняя станины жестко скреплены между собой при помощи винтов.

При измерении прочности покрытий устанавливают инструмент №1. Ширина и длина образца 100х60 мм. Диаметр пуансона 20 мм. Внутренний диаметр матрицы 27 мм. Внутренний диаметр прижимного кольца 33 мм.

Поворотное прижимное устройство прибора фиксирует испытываемую пластину с покрытием. При помощи штурвала перемещают сферический наконечник пуансона до появления на испытываемом образце трещин, отслоений и т.д.

Пластины для испытаний должны быть ровными, без признаков коробления и иметь следующие размеры:

• толщина пластин в диапазоне от 0,3 мм до 1,25 мм (толщина пластин измеряется микрометром с точностью до 0,01 мм); рекомендуется толщина пластин - от 0,5 мм до 0,8 мм;
• ширина пластины 60 мм;
• длина пластины 100 мм.

Измеряют толщину высушенного покрытия с погрешностью 2 мкм. Прижимают испытываемую пластину, при помощи поворотного прижимного устройства штампа, между прижимным кольцом и матрицей штампа таким образом, чтобы покрытие пластины было обращено в сторону матрицы штампа, а сферический наконечник пуансона соприкасался со стороной испытываемой пластины, где нет покрытия.

При помощи штурвала для вдавливания пуансона медленно (со скоростью 0,1...0,3 мм/с) перемещают пуансон до указанного в сертификате положения или до появления на покрытии трещины или отслаивания. Испытания проводят на 5 - 8 пластинах и вычисляют среднее арифметическое полученных значений глубины вдавливания.

Прибор Эриксена особенно необходим для контроля прочности лакокрасочного покрытия пищевой жести, листовой и рулонной стали, из которых в дальнейшем методом штамповки будут изготавливаться детали и изделия.

Комплект поставки:

• Прибор - 1 шт.
• Набор инструментов для испытаний - 4 шт.
• Динамометрический ключ (дополнительная опция) - 1 шт.
• Лупа измерительная (дополнительная опция) - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Паспорт - 1 шт.
• Упаковка - 1 шт.

------------------------------------------------
