Прибор Изгиб измеряет эластичность, прочность покрытий при изгибе вокруг набора цилиндрических стержней с диаметрами стержней от 1 мм до 20 мм. ГОСТ Р 52740-2007, ГОСТ 6806-73 и ИСО 1519-73 распространяется на лакокрасочные материалы и устанавливает метод определения эластичности пленки при изгибе. Прибор применяется для определения эластичности полимерных, порошковых и жидких лакокрасочных покрытий.

Применение

Прибор "Изгиб" предназначен для определения эластичности, прочности лакокрасочной пленки, нанесенной на металлическую пластину, при изгибе ее вокруг цилиндров по методу ГОСТ 6806-73 (время и степень высыхания), ИСО 1519 (DIN 53 152). Образцы для испытания подготавливают по ГОСТ 8832-76, если нет других указаний в нормативно-технической документации на испытуемый лакокрасочный материал.

Для испытаний покрытий рекомендуют применять пластины из жести. Жесть должна иметь гладкую поверхность без раковин, ржавых пятен, расслоений и загрязнений. Допускается применение пластинок из другого материала, если это указано в нормативно-технической документации на лакокрасочный материал. Не допускается вырезание пластинок после нанесения пленки, за исключением пластинок, изготовленных из заранее окрашенных рулонных материалов.

Образцы перед испытанием выдерживают в условиях, указанных в нормативно-технической документации на лакокрасочный материал. Образцы для испытаний представляют собой пластинки прямоугольной формы длиной 100 - 150 мм, шириной 20 - 50 мм, изготовленные из черной полированной жести толщиной 0,25 - 0,32 мм, или из алюминиевых листов и лент по ГОСТ 21631-76, ГОСТ 13726-78 толщиной 0.25 - 0,30 мм с нанесенной на них однослойной или многослойной лакокрасочной пленкой.

Способ нанесения лакокрасочного материала, толщина пленки, количество слоев, условия и время высыхания, а также выдержка пленки перед испытанием должны быть указаны в нормативно-технической документации на испытуемый материал. При нанесении материала с помощью кисти он должен быть распределен по направлению длины пластинки.

Пластину накладывают на стержень наибольшего диаметра (20 мм) покрытием наружу и, плотно прижимая ее к стержню, плавно изгибают в течение 1 - 2 с на 180° вокруг стержня. Затем покрытие в месте изгиба рассматривают в лупу с 4х увеличением на наличие трещин и отслаивания. Если эти дефекты отсутствуют, то производят изгибание пластинки каждый раз в другом месте последовательно от стержня большего диаметра к меньшему, до тех пор, пока не будут обнаружены указанные выше дефекты. Если в нормативно-технической документации на лакокрасочный материал предусмотрено значение эластичности (диаметр стержня), то испытание проводят с использованием стержня только такого диаметра.

За результат испытания принимают минимальный диаметр стержня в миллиметрах, при изгибании образца на котором испытуемая пленка осталась неповрежденной. Оценку эластичности пленки при изгибе на металлическом стержне производят после испытания трех пластинок на одном и том же стержне.

Результат испытания должен совпадать не менее чем для двух испытуемых пластинок, если совпадение не достигнуто, испытание повторяют на шести образцах. При оценке результатов не принимают во внимание состояние поверхности на расстоянии до 5 мм от края пластинки.

Конструкция

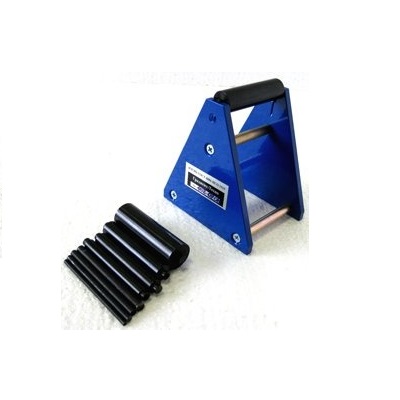

• Прибор представляет собой станину, с углублением в верхней части для установки металлических испытательных стержней цилиндрической формы и испытательной пластины с диаметром кромки 1 мм.
• Боковые стойки станины скреплены стяжками.
• Конструкция прибора выполнена с учетом рекомендация ИСО 1519.
• Прибор легко переносится и применяется в лабораториях и на производстве.
• При изгибе на стержне определенного диаметра из набора на покрытии возникают трещины или оно разрывается и отслаивается от подложки.
• Диаметр стержня, на котором произошло разрушение покрытия, определяет величину предела его эластичности.

Комплект поставки:

• Станина прибора - 1 шт.
• Пластина с диаметром кромки 1 мм - 1 шт.
• Комплект цилиндров - 10 шт.
• Руководство по эксплуатации - 1 шт.
• Паспорт - 1 шт.
• Упаковка - 1 шт.

------------------------------------------------
