Прибор для определения плотности тепловых потоков.

Назначение измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:

• Определение сопротивления теплопередаче и термического сопротивления ограждающих конструкций (ГОСТ 26254), блоков оконных и дверных (ГОСТ 26602.1)
• Измерение и регистрация плотности тепловых потоков, проходящих через одно- и многослойные ограждающие конструкции (ГОСТ 25380), через теплоизоляцию и облицовку различных объектов
• Измерение температуры поверхностей или воздуха внутри и снаружи помещений
• Непрерывный мониторинг объектов при натурных и лабораторных испытаниях с определением фактического уровня тепловой защиты
• Уточнение и дополнение результатов тепловизионных обследований объектов

Отличительные особенности измерителя плотности тепловых потоков и температуры ТЕПЛОГРАФ:

• Компоновка системы комплектами датчиков по "зонам контроля" позволяет даже начинающему пользователю быстро начать работу с прибором
• Простота установки на объект контроля обеспечивается гибкой модульной структурой, наращиваемой до 256 каналов, и единой 4-х проводной линией связи регистрирующего блока с модулями
• Микропотребление гарантирует длительный период автономной работы, наличие встроенного зарядного устройства обеспечивает быстрое восстановление работоспособности прибора
• Удаленная радиоканальная связь с ПК позволяет иметь самые оперативные данные с объекта контроля (опция)
• Разъем фирмы LEMO (изображен на фото, опция)
  Внимание! В стандартном исполнении используется разъем РШ-2Н-1

Структура комплекса для измерения плотности тепловых потоков и температуры ТЕПЛОГРАФ:

• Регистрирующий блок: предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом

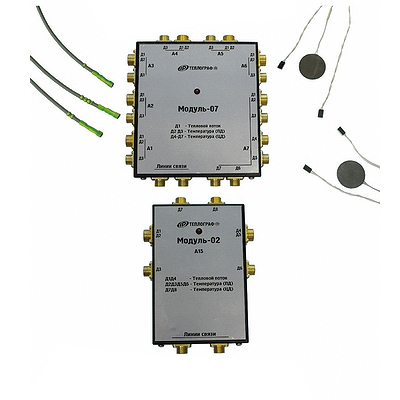

• Три типа специальных модулей:
  - тип -01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды
  - тип -02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды
  - тип -07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды
• Сервисная компьютерная программа

Функции измерения плотности тепловых потоков ТЕПЛОГРАФ:

• Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
• Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
• Задание режимов регистрации через систему меню
• Регистрация без ограничения времени с автоматическим удалением старых данных

Сервисная компьютерная программа:

• Перенос данных из прибора в ПК для просмотра, анализа и архивации
• Просмотр и анализ основных параметров процессов
• Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
• Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
• Экспорт данных в Excel, текстовый формат и другие приложения

Базовый комплект поставки Теплографа:

• Регистрирующий блок, чехол
• Аккумуляторы, блок сетевого питания
• Сервисная программа на CD, кабель USB
• Руководство по эксплуатации, сумка
• Свидетельство о Госповерке

Измерители "ТЕПЛОГРАФ" относятся к заказным изделиям, в которых базовая часть комплекта (приведена выше) обязательно поставляется к любому заказанному прибору, а состав другой части (которая приведена ниже) покупателю необходимо согласовать с поставщиком. Состав этой, оговариваемой при заказе части, зависит от специфики объектов, на которых будут проводить измерения. Для оформления заказа покупателю следует определиться с количеством одновременно измеряемых точек теплового сопротивления (или сопротивления теплопередачи) и расстояниями от модулей до точек контроля.

Комплектация, которую согласовывают индивидуально:

• Модули: -01, -02, -07 (в заявке указывают количество и тип модулей)
• Датчики теплового потока (в заявке указывают количество датчиков и длину кабеля; типовые длины 3, 5, 10 м)
• Датчики температуры поверхности (в заявке указывают количество датчиков и длину кабеля; типовые длины 3, 5, 10 м)
• Датчики температуры или температуры и влажности среды (в заявке указывают количество, тип датчиков и длину кабеля; типовые длины 3, 5, 10 м)
• Кабели связи (в заявке указывают длину кабеля регистратор-модуль и, если модулей несколько, длины кабелей модуль-модуль)

------------------------------------------------
