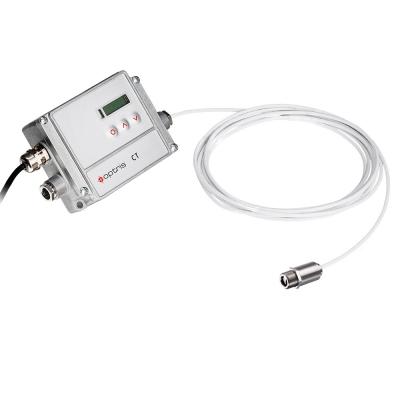

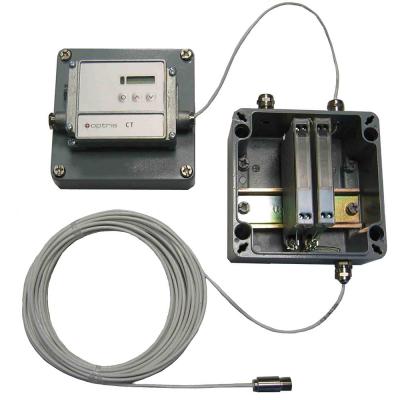

Пирометр optris CT G5 для измерения температуры стекла
Госреестр (ГРСИ): не указано
Описание пирометра CT G5:
Пирометр optris CT G5 благодаря специальному спектральному диапазону 5,0 мкм наилучшим образом подходит для измерения температуры стекла, например, при изготовлении контейнерного стекла, автомобильного стекла или солнечных элементов.

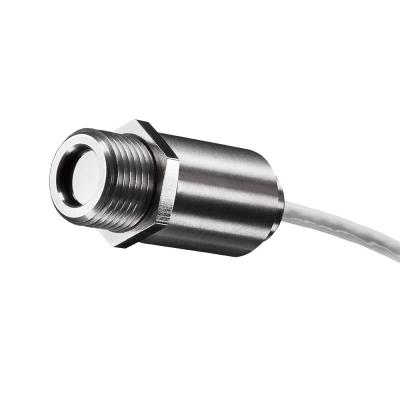

Нержавеющая измерительная головка инфракрасного термометра имеет очень небольшой размер и может применяться до 85 °C без охлаждения. Соответственно, многократная установка пирометров, например, в ряд в качестве линейного сканера требует меньших расходов и может выполняться в условиях ограниченного пространства.
Важные характеристики CT G5:
- Диапазон температур: от 100 °C до 1650 °C.
- Спектральный диапазон: 5,0 мкм.
- Время отклика: 80 мс (G5H); 120 мс (G5L).
- В продаже от 460 евро (без НДС).
Области применения пирометра CT G5:
Пирометр optris CT G5 работает с длиной волны, которая подходит для измерения температуры стекла. Важной областью применения этого инфракрасного устройства является, например, контроль процесса стерилизации стеклянных бутылок, необходимой для продукции фармацевтической промышленности.
Компактные термометры для измерения стекла могут использоваться также и на линиях производства листового стекла, в оборудовании для изготовления контейнерного стекла, ламп накаливания и автомобильного стекла. Целесообразно использование такого измерительного устройства и для контроля температуры при производстве солнечных элементов.
Программное обеспечение CT G5:
ПО optris Compact Connect было специально разработано для обширного документирования и анализа данных измерения температуры наших стационарных инфракрасных термометров. Оно не требует лицензии и включается в комплект поставки каждого пирометра.
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
| Метрологические параметры | |
| Диапазон температур (масштабируемый через кнопку программирования или входящее в комплект ПО) | |
| от 100 °C ... 1 200 °C (G5L) | |
| от 250 °C ... 1 650 °C (G5H). | |
| Спектральный диапазон | 5,0 мкм. |
| Оптическое разрешение (90 % энергии) | |
| G5L | 10;1 |
| G5H | 20;1. |
| Системная точность (при температуре окружающего воздуха 23 ±5 °C) | ±1 % или ±2 °C1). |
| Воспроизводимость (при температуре окружающего воздуха 23 ±5 °C) | ±0,5 % или ±0,5 °C1). |
| Температурное разрешение (NETD) | 0,1 K/0,2 K (G5H). |
| Время отклика (90 % сигнала) | 80 мс (G5H); 120 мс (G5L). |
| Коэффициент излучения / усиление (настраивается с помощью кнопок программирования или ПО) | 0,100–1,100. |
| Коэффициент поглощения (настраивается с помощью кнопок программирования или ПО) | 0,100–1,100. |
| Обработка сигнала (настраивается с помощью кнопок программирования или ПО) | удержание максимального, минимального значения, среднее значение; расширенные функции удержания с пороговым значением и гистерезисом. |
| Общие параметры | |
| Класс защиты | IP 65 (NEMA-4). |
| Температура окружающего воздуха | |
| Измерительная головка | от –20 °C ... 85 °C. |
| Электроника | от 0 °C ... 85 °C. |
| Температура хранения | |
| Измерительная головка | от –40 °C ... 85 °C. |
| Электроника | от –40 °C ... 85 °C. |
| Относительная влажность воздуха | 10–95 %, без конденсации. |
| Вибрация (измерительная головка) | IEC 68–2–6; 3 G, 11–200 Гц, каждая ось. |
| Удар (измерительная головка) | IEC 68–2–27; 50 G, 11 мс, каждая ось. |
| Вес | |
| Измерительная головка | 42 г. |
| Электроника | 420 г. |
| Электрические параметры | |
| Выходы/аналоговые | |
| Канал 1 | 0/4–20 мА, 0–5/10 В, термоэлемент J, K, сигнал тревоги. |
| Канал 2 | температура измерительной головки (от –20 до 85 °C в качестве 0–5 В или 0–10 В), выход сигнала. |
| Выход сигнала тревоги | 24 В/50 мА (со свободным коллектором). |
| Опция | реле; 2 x 60 В постоянного тока / 42 В переменного тока ACэфф; 0,4 A; с нулевым потенциалом. |
| Выходы/цифровые (опция) | USB, RS232, RS485, шина CAN, протокол DP сети PROFIBUS, сеть Ethernet. |
| Полные выходные сопротивления | |
| мА макс. 500 Ом (при 8–36 В постоянного тока) | |
| мВ мин. 100 кОм нагрузочное сопротивление | |
| термопара 20 Ом. | |
| Входы | программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер. |
| Длины кабеля | 3 м (стандарт), 8 м, 15 м. |
| Потребление электроэнергии | макс. 100 мА. |
| Электропитание | 8–36 В постоянного тока. |
