Комплект ЦТП-М позволяет контролировать давление и температуру в точках разбора ГВС и ХВС. Комплект состоит из четырехканального измерителя регистратора, позволяющего сохранить в памяти 15000 значений, по каждому каналу с интервалом от 5 сек. до нескольких часов, что позволяет вести замеры и хранить данные за период до 1 года. Предназначен для контроля температуры и давления в точках водоразбора систем ГВС и ХВС архивирования измеренных результатов с целью их дальнейшего документирования и анализа. Позволяет фиксировать изменения температуры и давления непосредственно в точках водоразбора ГВС и ХВС, на протяжении длительного периода. С последующим переносом данных зафиксированных в памяти прибора, на компьютер, для распечатки отчета, графика и т.д.

Принцип работы и установка:

• комплект ЦТП-М (предварительно записав конфигурацию ИС-203.4 см. РЭ ИС-203.3;4) устанавливается на контролируемом объекте непосредственно в квартире, или в помещении распределения подачи ГВС и ХВС
• в квартире, или в помещении распределения подачи ГВС и ХВС, перекрываются подводящие вентили
• входящие в комплект модули подключения датчиков БС.1 (см. рис. 1) с помощью соединительных шлангов устанавливаются в разрыв подачи и потребления водоразбора ГВС и ХВС, в доступных местах (после счетчиков, запорных вентилей - на вводах ванных, раковин, моек и т.д.)
• разъемы удлинительных проводов от датчиков температуры и давления подключаются к измерителю регистратору ИС-203.4
• включается источник питания измерителя регистратора ИС-203.4
• открываются подводящие вентили ГВС и ХВС
• проверяется герметичность соединения
• комплект ЦТП-М регистрирует значения температуры и давления В процессе работы комплект ЦТП-М регистрирует в энергонезависимую память, с привязкой к часам реального времени, данные по 4-м независимым каналам, из них два канала по Мин и Мах давление в системе ГВС и ХВС, а также Мин. и Мах. значение температуры носителя
• по окончании регистрации данных в прибор ИС-203.4 (по истечению, часов, суток, недель – время регистрации определяет инспектор жил. инспекции) информация сохраняется на компьютер, для дальнейшей обработки и предоставления отчетов

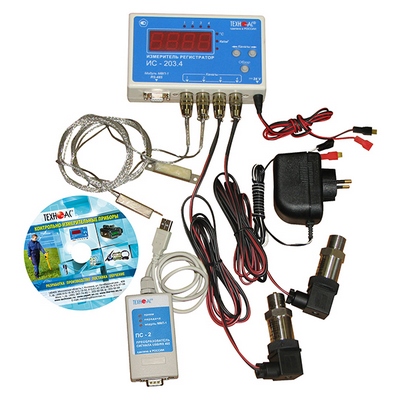

Состав комплекта:

• измеритель-регистратор ИС-203.4
• датчик температуры - 2 шт
• датчик давления - 2 шт
• программа для связи с компьютером и обработки данных
• источник питания - 1 шт
• модуль подключения датчиков – БС.1 (для подключения к ГВС и ХВС) - 2 шт
• набор соединительных шлангов - 5 шт

------------------------------------------------
