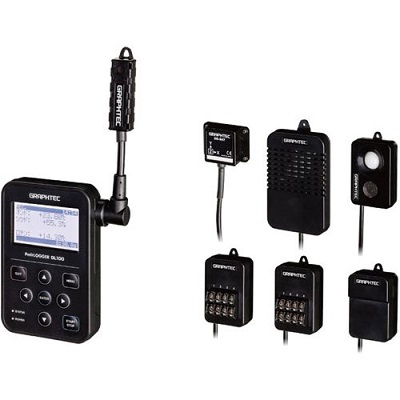

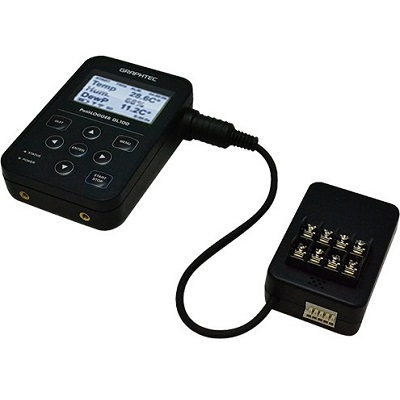

Компактный логгер (регистратор данных) модульного типа Graphtec GL100 разработан для регистрации и управления потоками данных, поступающих от сменных блоков-модулей, сенсоров и датчиков (температуры, влажности, освещённости и прочими). Входные сменные модули подключаются через специальный разъём, с использованием адаптера-разветвителя возможно подключение двух сменных блоков-модулей параллельно (при условии, что они являются разнотипными).

Регистрируемые данные передаются в режиме реального времени на компьютер или смартфон с установленным программным обеспечением посредством проводного USB-канала (вариант GL100-N) или канала беспроводного вещания формата WLAN (вариант GL100-WL).

Беспроводное вещание ведётся в соответствии со стандартом IEEE802.11b - как обычный Wi-Fi-роутер; дальность устойчивой передачи сигнала - около 40 метров; скорость передачи - до 500 Мбит/с (зависит от конкретных условий работы аппаратуры).

Варианты исполнений беспроводного доступ мини-логгера Graphtec GL100, в силу своей универсальности, могут быть совершенно разнообразными.

Данные фиксируются во встроенной RAM-памяти (объёмом порядка 5 Мб) либо (рекомендуется) на подключаемой карте памяти формата microSD. Однако полный комплекс обрабатываемых данных хранится и обсчитывается именно в компьютере/смартфоне.

Логгер данных (панель регистратора) Graphtec GL100 оснащён монохромным жидкокристаллическим LCD-дисплеем для вывода текущей регистрируемой информации, при этом повтор вывода на экран уже сохранённых данных для данной модели не является возможным.

Типы датчиков GL100 и их функции

• GS-3AT – датчик ускорения и температуры. Измеряет ускорения по трем осям с пределом 10G, работает в диапазоне от -10^оС до +60^оС.
• GS-TH – датчик температуры и влажности. Диапазон измерения температур от -20^оС до +85^оС, влажности – от 0 до 100%.
• GS-CO2 – датчик оценки концентрации СО₂, максимальное значение 9999 чм.
• GS-LXUV – датчик освещенности и оценки количества ультрафиолетового излучения. Максимально 200 кЛк освещенности и максимально 30 мВт/см².

Виды входных адаптеров

GS-4VT – адаптер температура/напряжение. Имеется 4 канала: максимальное напряжение 50 В, температура (Термопара Т и К); 4 канала: импульсного и логического сигналов.

GS-4TSR – термистор-адаптер. 4 канала измерения температуры (от -40^оС до +120^оС) и 4 канала логического или импульсного канала.

GS-DPA-AC – адаптер токовых клещей. Среднеквадратичный ток 50, 100 и 200 А. Мощность в однофазной или трехфазной системе питания.

GS-DPA – адаптер разветвления, позволяющий соединить до 2 модулей, одновременно фиксируя до четырех различных параметров измерения

Возможны различные комбинаций измерений через адаптер разветвления.

Применение логгера данных (панели регистратора) Graphtec GL100

Логгер-панель Graphtec GL100 применяется для получения комплекса информации в реальном времени и оперативного реагирования на непредвиденные опасные колебания уровней температуры, влажности, освещённости, силы тока и других измеряемых величин. Необходимость в проведении экспресс-анализа ситуации с помощью GL100 возникает на производстве, в электроэнергетической отрасли - измерения производятся непосредственно в производственных цехах, на оборудовании, кабелях. С помощью сменных блок-модулей измеряются сила тока, мощность оборудования, общая мощность аппаратного кластера и т.п. Востребована подобная система и при перевозке особых грузов (продуктов, виброчувствительных и хрупких приборов) - используются блок-модули для подключения датчиков температуры, влажности, ускорения и вибрации. Датчики и логгер располагаются в грузовом отсеке, а конечную информацию на экране планшета или смартфона моментально получает водитель. Третья область применения логгера - отслеживание показателей воздуха и почвы в сельском хозяйстве - уровни освещённости, температуры и влажности в теплицах измеряются быстро, точно и тут же поступают к специалисту.

Фиксация, передача и хранение результатов измерений

Регистрируемые данные передаются в режиме реального времени на компьютер или смартфон с установленным программным обеспечением посредством проводного USB-канала (вариант GL100-N) или канала беспроводного вещания формата WLAN (вариант GL100-WL). Беспроводное вещание ведётся в соответствии со стандартом IEEE802.11b - как обычный wi-fi-роутер; дальность устойчивой передачи сигнала - около 40 метров; скорость передачи - до 500 Мбит/с (зависит от конкретных условий работы аппаратуры). Кроме того, данные фиксируются во встроенной RAM-памяти (объёмом порядка 5 Мб) либо (рекомендуется) на подключаемой карте памяти формата microSD. Однако полный комплекс обрабатываемых данных хранится и обсчитывается именно в компьютере/смартфоне. Логгер данных (панель регистратора) Graphtec GL100 оснащён монохромным жидкокристаллическим LCD-дисплеем для вывода текущей регистрируемой информации. Повтор вывода уже сохранённых данных невозможен.

------------------------------------------------
