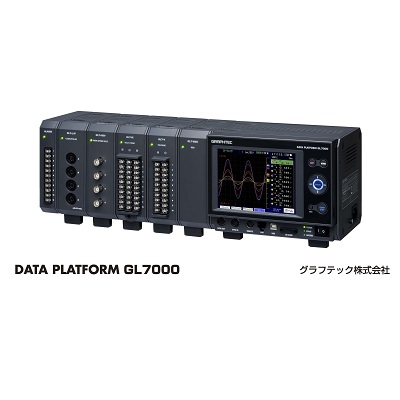

Модульный многоканальный регистратор-платформа GL7000 Data Platform

Мультифункциональный платформенный логгер (модульный регистратор данных) Graphtec GL7000 разработан для проведения объёмных комплексных измерений физических величин (напряжения, силы тока, влажности, температуры). Базовый модуль (регистратор-платформа) объединяется в единый комплекс с дополнительными подключаемыми модулями сбора информации с сенсорных устройств и датчиков. В общей сложности возможна пристыковка до десяти модулей приёма данных с возможностью параллельно задействовать до 112 каналов приёма. Кроме того, в комплект модульного регистратора входит модуль отображения информации (блок-монитор с сенсорным дисплеем), который может функционировать и в составе платформы и как отдельное независимое устройство. Информация, полученная и обработанная собственным процессором, фиксируется в модулях внутренней памяти (RAM, встроенная флеш-память, SSD-модуль на 64 Гб) либо передаётся на ПК через канал 10BASE-T или USB-кабель.

Возможность присоединения различных модулей для сбора данных

Возможность присоединения модуля отображения с сенсорным дисплеем, используемого как отдельное устройство, так и в качестве сборки

^*1. Время собираемых данных, сохраняемых в формате GBD. При сохранении в CSV формате – максимальная скорость выборки будет ограничена 10 мс несмотря на тип носителя данных. Данные не могут сохраняться в формате CSV на встроенную память.

^*2. Размер файла данных не может превышать 2 ГБ.

^*3. Эталонное время записи для 8 модулей (максимальное количество присоединяемых деформационных модулей GL7-DCB и модулей нагрузки GL7-CHA равно 8)

Особенность применения одинаковых модулей

Скорость измерения сохраняется при подключении дополнительных модулей. При подключении модулей Высокоскоростное Напряжение и Логика/Импульсы, скорость измеряется носителем информации.

Запуск и остановка триггером могут быть синхронизированы при подключении кабеля синхронизации. Главное и синхронизируемое устройство определяется автоматически

• Встроенная память RAM: сохраняет до 2 000 000 выборок.
• Встроенная флеш память: 2 Гб памяти в основном модуле (интервал дискретизации не менее 1 мс). Данные сохраняются даже при сбое питания.
• SD карта памяти: SD слот находится на передней панели основного модуля. Поддерживаются карты памяти объемом до 32 Гб (интервал дискретизации не менее 1 мс). Возможность быстрой замены SD карты (быстрая замена возможна при интервале дискретизации не менее 100 мс).
• SSD модуль: 64 Гб памяти (интервал дискретизации не менее 1 мс). Данные сохраняются даже при сбое питания. Высокая стойкость к вибрациям.

Поддерживаемый интерфейс связи с ПК

Локальная сеть (10BASE-T, 100BASE-TX) и USB2.0 (высокоскоростной). Порты расположены на передней панели устройства.

Функциональность

• WEB и FTP сервер: возможно управление через WEB браузер. Обеспечивается контроль за сигналами и доступ данных из устройств памяти, таких как встроенная память, SD карта, SSD модуль
• FTP клиент: собранные данные периодически отправляется на FTP сервер для резервного копирования
• DHCP клиент: автоматическое получение IP адреса для GL7000 от DHCP сервера
• Режим USB накопителя
• NTP клиент: часы на GL7000 периодически сверяются с NTP сервером

Варианты отображения данных

Примеры применения (более подробная информация в разделе «Применение»)

• Батареи: оценочные испытания тока зарядки, выходного напряжения, разрядной емкости и т.д.

• Автомобильные аккумуляторы: изменение зарядных и разрядных характеристик

• Средства передвижения: температурные и вибрационные испытания для проверки надежности подшипников

• Бытовое оборудование: оценочные испытания температуры, скорости потока, объема воздуха, звуковых колебаний, вибрации

• Другие: оценочные испытания теплообмена

Область применения платформы сбора данных GL7000

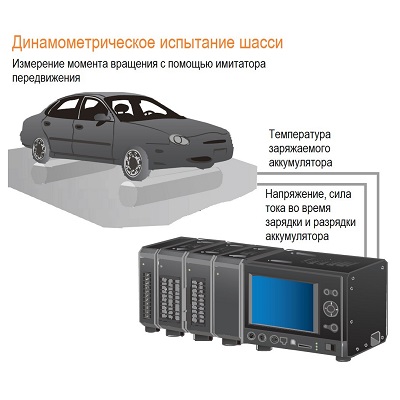

Платформа сбора данных Graphtec GL7000 применяется в объёмных экспертно-диагностических исследованиях в качестве ядра системы сбора информации. Благодаря возможности подключения нескольких разнотипных модулей приёма данных с независимыми мультивходами (каналами приёма) в реальном времени фиксируется общая характеристика состояния системы. К примеру, так решается важнейшая задача контроля множества потоков информации при динамометрических испытаниях ходовой части автомобиля. Параллельно снимаются данные с двигателя (частота оборотов, крутящий момент, нагрев) и отдельных узлов шасси (вибрация, температура). Это позволяет отследить малейшие неисправности техники и взаимовлияние происходящих процессов. Используют модульный регистратор и при оценочных тестах бытовой техники, систем кондиционирования и промышленной вентиляции, и для диагностики аккумуляторных батарей и блоков бесперебойного питания. Также стоит добавить, что в Японии – стране-производителе, они активно используются для мониторинга данных на атомных электростанциях.

Особенности конфигурации модульной платформы (логгера сбора данных) Graphtec GL7000

Модули сбора данных соединяются с базовым модулем и друг с другом в единый компактный блок. Всего присоединяется 10 модулей (не считая модуля оповещения) со 112 каналами. Таким образом, соединяя 10 таких модульных платформ в единую систе- му – мы получаем 1120 каналов, что позволяет контролировать все параметры внутри цеха массового производства. Производится сбор и анализ зависимости всех изменений в ходе сложных и требовательных технологических процессов. Реализуется мониторинг и оповещение от температуры и влажности внутри помещения (что важно при производстве электроники и других точных и требовательных видов производства) до детальных измерений зависимости параметров производственного оборудования, его воздействия на производимую единицу при производстве и испытаниях. Такой подход уменьшает производственный брак, облегчает выявление его причины, а также упрощает совершенствование технологического процесса. Возможность установки задачи на длительный срок позволяет полностью автоматизировать его работу. Примером типовых конфигураций является испытания подшипников – модули температуры/напряжения (10 каналов, диапазон измерения температуры от -200°C до +2000°C с термопарами T, J, R/S, B, E, N, W, K, RTD, Pt100, Pt1000 и диапазоном измерения напряжения от 20 мВ до 50 В) и модуль нагрузки (измерение вибрации); набор нескольких модулей высокого напряжения (до 1000 В) – для мониторинга источников питания ангаров, зданий, предприятий, систем сбора солнечной энергии; деформационный модуль зачастую используется с модулем напряжения/температуры при тестировании материалов на прочность; а для регистрации дискретных сигналов применяют модуль логического/импульсного сигнала (16 каналов), имеющего 3 режима: моментальный, накопительный и чередующегося расчета.

------------------------------------------------
