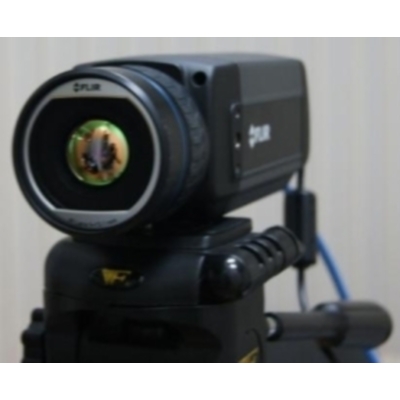

Стационарная инфракрасная камера для автоматизации FLIR A615
Госреестр (ГРСИ): не указано
Стационарная инфракрасная камера для автоматизация FLIR A615
Назначение прибора:
Стационарная инфракрасная камера для автоматизация FLIR A615 - стационарная инфракрасная камера, которая устанавливается практически везде для мониторинга производственного процесса путем обнаружения и измерения разности температур и визуализации распределения тепловых полей. Тепловизионные камеры FLIR A615 - это серия компактных, доступных по цене инфракрасных камер, полностью управляемых с ПК. В силу соблюдаемых стандартов тепловизоры FLIR A615 являются автоматически конфигурируемыми устройствами со сторонним ПО для машинного зрения — таким, как National Instruments, Cognex, Matrox, MVtec и Stemmer Imaging.
Особенности инфракрасной камеры для автоматизация FLIR A615:
Стационарная инфракрасная камера
Матрица размером 640х480 пикселей (FLIR A615)
Чувствительность
Потоковая передача изображений от внешнего сигнала
Высокоскоростное управления ИК-окнами
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
| Параметры визуализации | |
| Пространственное разрешение (мгновенная зона обзора) | 0,69 мрад |
| Фокусное расстояние | 24,5 мм |
| Отномительная апертура объектива | 1 |
| Частота кадров | 50 Гц (100/200 Гц при наличии управления окнами) |
| Характеристики датчика | |
| ИК-разрешение | 640 × 480 пикселей |
| Шаг датчика | 17 мкм |
| Постоянная времени датчика | Стандартная 8 мс |
| Измерения | |
| Интервал температур объекта | От -20 до +150°C, от 0 до +650°C, от +300 до +2000°C |
| USB | |
| USB | Настройка и изображение |
| USB, стандартное | USB 2 HS |
| USB, тип соединения | USB мини-B |
| USB, обмен данными | Собственный протокол FLIR на основе TCP/IP |
| USB, потоковая передача изображений | 16-разрядные 640 × 480 пикселей при частоте 25 Гц 16-разрядные 640 × 240 пикселей при частоте 50 Гц 16-разрядные 640 × 120 пикселей при частоте 100 Гц - Линейный сигнал - Линейная температура - Радиометрия |
| USB, протоколы | TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Ethernet | |
| Ethernet, потоковая передача изображений | 16-разрядные 640 × 480 пикселей при частоте 50 Гц 16-разрядные 640 × 240 пикселей при частоте 100 Гц 16-разрядные 640 × 120 пикселей при частоте 200 Гц - Линейный сигнал - Линейная температура - Радиометрия Совместимость с GigE Vision и GenICam |
| Параметры визуализации | |
| Поле зрения/минимальное фокусное расстояние | 25° × 18,8° / 0,4 м |
| Идентификация объектива | Автоматическая |
| Температурная чувствительность/NETD | |
| Фокусировка | Автоматическая или ручная (встроенный привод) |
| Харавтеристики датчика | |
| Матрица в фокальной плоскости (FPA) / спектральный диапазон | Неохлаждаемый микроболометр/ 7.5–13 мкм |
| Измерения | |
| Точность | ±2°C или ±2% от показания |
| Анализ измерений | |
| Поправка на пропускание атмосферы | Автоматически по входным сигналам расстояния, атмосферной температуры и относительной влажности |
| Поправка на пропускание оптики | Автоматически по сигналам внутренних датчиков |
| Поправка на частичное отражение | Переменная от 0.01 до 1.0 |
| Поправка на отраженную эффективную температуру | Автоматически на основе входных значений отраженной температуры |
| Поправка на внешнюю оптику/окна | Автоматически на основе входных значений пропускания оптики/окна и температуры |
| Поправки измерений | Параметры глобальных объектов |
| Ethernet | |
| Ethernet | Настройка и изображение |
| Ethernet, стандарт | IEEE 802.3 |
| Ethernet, тип соединения | RJ-45 |
| Ethernet, тип | Gigabit Ethernet |
| Ethernet, обмен данными | Протоколом GenICam компании FLIR и протокол TCP/IP |
| Ethernet, протоколы | TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Цифровые устройства ввода-вывода | |
| Цифровое устройство ввода | 2 оптически изолированных, 10–30 В пост. тока |
| Цифровое устройство вывода, назначение | Выходной сигнал на внешнее устройство (активируется программно) |
| Цифровое устройство вывода | 2 оптически изолированных, 10–30 В пост. тока, макс. 100 мA |
| Цифровое устройство ввода-вывода, напряжение пробоя изоляции | 500 В среднеквадратических |
| Цифровое устройство ввода-вывода, напряжение питания | 12/24 В пост. тока, макс. 200 мA |
| Цифровое устройство ввода-вывода, тип соединения | 6-pole jackable screw terminal |
| Цифровое устройство ввода, назначние | Image tag (start, stop, general), Image flow ctrl. (Stream on/off), Input ext. device (programmatically read) |
| Источник питания | |
| Внешее управление питанием | 12/24 В пост. тока, макс. абсолютная мощность 24 Вт |
| Внешний источник питания, тип соединения | Зажимные контакты, возможна установка 2-контактного штекера |
| Напряжение | Допустимый диапазон: 10–30 В пост. тока |
| Цифровые устройства ввода-вывода | |
| Цифровое устройство ввода, назначение | Метка изображения (пуск, стоп, общая), управление потоком изображений (поток вкл./откл.), входной сигнал от внешнего устройства (программное считывание) |
| Требования к условиям окружающей среды | |
| Интервал рабочих температур | От –15°C до +50°C |
| Интервал температуры хранения | От –40°C до +70°C |
| Влажность (работа и хранение) | IEC 60068-2-30/24 ч. 95% относительная влажность от +25°C до +40°C |
| Электромагнитная совместимость | • EN 61000-6-2:2001 (защищенность) • EN 61000-6-3:2001 (излучение) • FCC 47 CFR часть 15 класс B (излучение) |
| Герметичность | IP 40 (IEC 60529) |
| Устойчивость к ударным нагрузкам | 25 g (IEC 60068-2-29) |
| Устойчивость к вибрации | 2 g (IEC 60068-2-6) |
| Физические характеристики | |
| Масса | 0,7 кг |
| Размер камеры (Д × Ш × В) | 170 × 70 × 70 мм |
| Установка на штативе | UNC ¼"-20 (с трех сторон) |
| Установка на подставке | Два установочных отверстия с резьбой M4 с трех сторон |
| Housing material | Алюминий |
