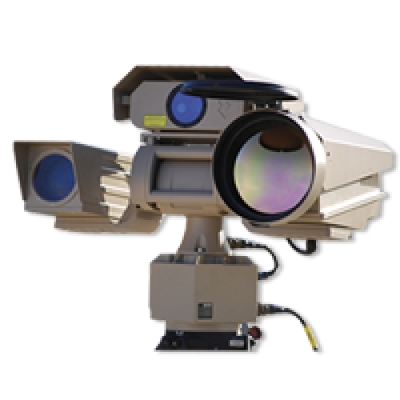

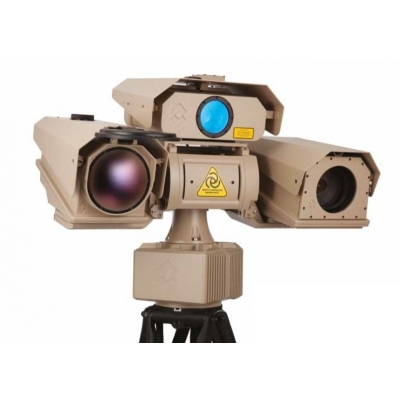

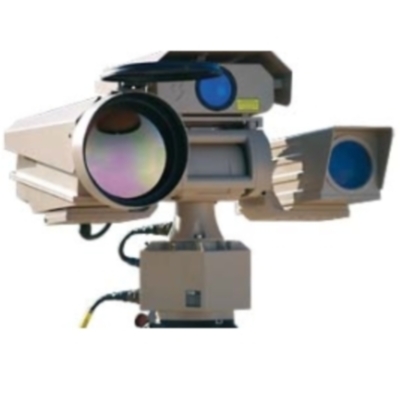

Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC
Госреестр (ГРСИ): не указано
Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC
Назначение прибора:
Тепловизионные камеры, обеспечивающие наблюдение границ и береговой линии на больших расстояниях FLIR серии HRC предназначены для обнаружения объектов на самых дальних дистанциях при любой погоде. Камеры оснащены опциями оптического и электронного масштабирования. Это обеспечивает максимальный уровень осведомленности о ситуации и возможность приблизить обнаруженные подозрительные объекты, чтобы подробно их рассмотреть. Камеры HRC можно подключить к существующим сетям или использовать как самостоятельное решение.
В самую темную ночь, сквозь дым и туман, камеры HRC обеспечат отличное выполнение задач по обнаружению на самых дальних расстояниях и максимальное качество полученных изображений. Человека будет обнаружен на расстоянии нескольких километров. Все камеры идеально походят для задач береговой и пограничной охраны, также как и для обнаружения объектов на средних дистанциях.
Комплект поставки тепловизионных камер FLIR серии HRC:
Тепловизионная камера, источник питания, устройство ручного управления, монтажная коробка, набор кабелей (стандартный кабель 7,5 м), руководство пользователя, транспортировочный кейс.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Специалисты компании готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| HRC-E | HRC-S | HRC-U | HRC-X | |
| Создание теплового изображения | ||||
| Поле зрения: непрерывное оптическое масштабирование | 2° (Г) x 1,5° (В) до 25° (Г) x 18,8° (В) с объективом 22 x 275 мм | 1,1° (Г) x 0,84° (В) до 14,1° (Г) x 10,50° (В) с объективом 39 x 490 мм | 0,75° (Г) x 0,56° (В) to 9,4° (Г) x 7,0° (В) с объективом 59 x 735 мм | 0,5° (Г) x 0,38° (В) to 6,3° (Г) x 4,7° (В) с объективом 88 x 1100 мм |
| 0,383 мрад для объектива 39 мм 0,031 мрад для объектива 490 мм |
0,256 мрад для объектива 59 мм 0,020 мрад для объектива 735 мм |
0,17 мрад для объектива 88 мм 0,014 мрад для объективаr 1100 мм |
||
| Температурная чувствительность | 25 мK | 25 мK | 25 мK | 35 мK |
| Системные функции | ||||
| Автоматическое закрывание переднего объектива в нерабочем состоянии | нет | да | да | да |
| Физические характеристики | ||||
| Вес | 7,5 кг | 9,5 кг | 12 кг | 12 кг |
| Размер (Д х Ш х В) | 475 x 235 x 194 мм | 475 x 235 x 194 мм | 564 X 264 X 303 мм | 564 X 264 X 303 мм |
| Серия HRC - мультисенсорные системы: | ||||
| Создание изображения | ||||
| Теплового | см. подробные характеристики HRC-E, HRC-S, HRC-U и HRC-X | |||
| Визуального | см. подробные характеристики камер дневного света | |||
| ОПУ: | ||||
| Диапазон вращения по азимуту/ скорость вращения по азимуту | n x 360°; 0,03° – 65° / сек непрерывно | |||
| Диапазон вращения по углу места/скорость вращения по углу места | ± 35°; 0,03° – 30° / сек | |||
| Точность | 1 мрад | |||
| Разрешение | 0,1 мрад | |||
| Парковочная позиция | Да | |||
| Программируемый поиск | Программируемые предустановки | |||
| Вывод изображений | ||||
| Видео выход | NTSC или PAL композитное видео | |||
| Типы коннекторов | BNC (2) обеспечивает показ ИК и цифрового видео одновременно | |||
| IP Видео | Опционально, встроенные кодеки обеспечивают одновременно цифровое видео в форматах MPEG-4, IR + TV | |||
| Электропитание | ||||
| Входное напряжение | 28 В ± 4 В | |||
| Потребление | 55 Вт типовое (после выхода на режим) - 140 Вт с нагревателями - 250 Вт Max (в зависимости от конфигурации) |
|||
| Окружающая среда | ||||
| Диапазон рабочих температур | от -32°C до +55°C | |||
| Диапазон температур хранения | от -45°C до +70°c | |||
| Автоматический нагреватель окна | Да | |||
| EMC / EMD | Протестирована на соответствие следующим процедурам: Излучение: EN61000-6-4:2007 Защищенность: EN61000-6-2:2005 FCC 47 CFR part 15 Class B |
|||
| Устойчивость к попаданию влаги | Mil-Std-810F, 506.4 - procedure II | |||
| Устойчивость к влажности | Mil-Std-810F, 507.4 | |||
| Устойчивость к попаданию песка/пыли | Mil-Std-810F, 510.4 - procedure II | |||
| Устойчивость к образованию наледи | Mil-Std-810F, 521.2 - procedure I | |||
| Устойчивость к ударам | Mil-Std-810F, 516.5 - procedure I | |||
| Устойчивость к вибрации | Mil-Std-810C, 514.2 - procedure VIII, Sinus Min. of 10 mm and 1.0 g, 1- 5-1 Hz | |||
| Устойчивость к солнечной радиации | Mil-Std-810F, 505.4 - procedure I, cycle A1 | |||
| Излучение | EN61000-6-4:2007 | |||
| Защищенность | EN61000-6-2:2005 | |||
| Исполнение корпуса | IP65 Физические характеристики |
|||
| HRC-E MS / HRC-U MS / HRC-S MS / HRC-X MS | ||||
| Вес | В зависимости от конфигурации – 65 кг максимум | |||
| Размер | В зависимости от конфигурации | |||
| Интерфвейсы | ||||
| Ethernet | Опционально: полное управление и MPEG видео | |||
| RS-485 | Полное управление | |||
| Опционально | ||||
| Лазерный дальномер | Erbium glass или Nd: YAG+OPO system, безопасный для глаз / 80 м - 20 км | |||
| Гео-позиционирование | GPS Опционально | |||
| Цифровой магнитный компас | Опционально | |||
| Автоматический модуль видеослежения вкл. e-стабилизацию | Опционально | |||
| Пример стандартной комплектации: | ||||
| HRC-E MS / HRC-S MS / HRC-U MS / HRC-X MS | ||||
| Тепловизионная камера, камера дневного света, ОПУ, источник питания с кабелями, руководство оператора, транспортировочные кейсы. | ||||
| Спецификация | ||||
| Создание теплового изображения | ||||
| Тип детектора | MWIR: Антимонид индия (InSb) или Теллурид кадмия-ртути (MCT): 640 x 480 или 640х512 пикселей | |||
| Спектральный диапазон | от 3 до 5 мкм | |||
| Поле зрения | 12,5x непрерывное масштабирование и четыре предустановленных положения | |||
| Частота обновления изображения | 50 Гц (PAL), 60 Гц (NTSC) | |||
| Фокусировка | Автоматическая или ручная | |||
| Непрерывное цифровое масштабирование | Да, до 16x | |||
| Предустановленное расположение фокуса по выбору | Да: позволяет настраивать объектив на заданное расположение фокуса | |||
| Атермическая фокусировка | Да | |||
| Обработка изображений | Цифровое выделение деталей (DDE), выравнивание гистограммы | |||
| Особенности системы | ||||
| Удаленный контроль | RS-232, RS-485 и Ethernet | |||
| Палитры | “черное горячее” / “белое горячее”; различные цветовые палитры | |||
| Захват отдельных кадров | JPEG и FFF 14-битовые данные | |||
| Встроенное тестирование (BIT) | Да | |||
| Вывод изображений | ||||
| Видео | PAL / NTSC по выбору | |||
| Электропитание | ||||
| Входное напряжение | 28 В ± 4 В | |||
| Потребление | 35 Вт типичное (после выхода на режим), < 125 Вт макс. с нагревателями | |||
| Окружающая среда | ||||
| Диапазон рабочих температур | от -32°C до +55°C | |||
| Диапазон температур хранения | от -45°C до +70°C | |||
| Автоматический нагреватель окна | Да | |||
