Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.

Тепловизор FLIR i5 предназначен для проведения тепловизионных обследований - одного из передовых направлений неразрушающего тепловизионного контроля за состоянием ограждающих конструкций, зданий, электро и теплового оборудования, а так же другого оборудования.

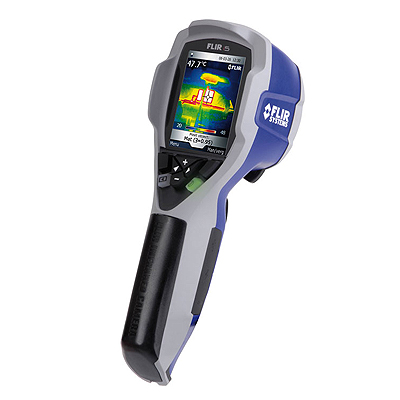

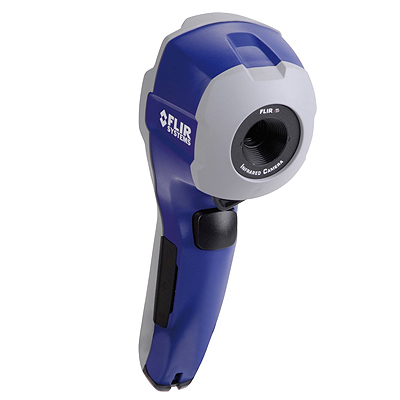

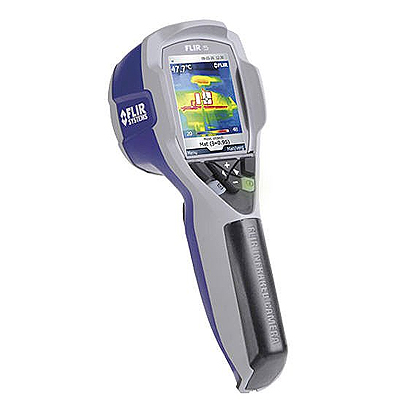

Новый тепловизор FLIR i5 компании FLIR Systems - это самый маленький, легкий и недорогой тепловизор на рынке такого оборудования.

Особенности тепловизора FLIR i5:

- простота эксплуатации,
- практически не требуют от пользователя какого-либо опыта работы с тепловизионным оборудованием
- работает по принципу - "наведи-сними-определи" для получения высококачественных тепловых изображений
- наиболее оптимально применение тепловизора FLIR i5 для проведения тепловизионного контроля электрооборудования.

Комплект поставки тепловизора FLIR i5:

• Инфракрасная камера FLIR i5,
• Программное обеспечение
• Руководство по эксплуатации
• Ремень
• Зарядное устройство с адаптерами для различных сетей
• USB кабель
• miniCD карта 512 Мб

Тепловизионный контроль электрооборудования с помощью тепловизора FLIR i5:

Проводится в соответствии с требованиями РД 34.45-51.300-97 в части приложения №3 «Тепловизионный контроль электрооборудования и ВЛ» по методике тепловизионного обследования РД 153-34.0-20.363-99 «Методика инфракрасной диагностики электрооборудования и ВЛ».

Примерный список электрооборудования подлежащего тепловизионному обследованию тепловизором FLIR i5:

• генераторы;
• ячейки КРУН, КРУ, КТП;
• воздушные линии электропередач;
• кабели, их соединения, изоляция;
• вентильные разрядники, ограничители перенапряжения;
• разъединители, отделители, шинные мосты, их изоляция;
• масляные и воздушные выключатели;
• измерительные и силовые трансформаторы, автотрансформаторы;

Тепловизионная диагностика электрооборудования тепловизором тепловизора FLIR i5: выявляет следующие виды дефектов:

• состояние межлистовой изоляции статора генератора;
• нарушения паек лобовых частей обмоток;
• перегревы контактных соединений;
• наличие дефектных изоляторов;
• нарушения в работе систем охлаждения;
• нарушения внутренней циркуляции масла в баке трансформатора;
• ослабление контактных соединений токоведущих частей;
• ухудшение состояния основной изоляции, изоляции вводов, шунтирующих конденсаторов;
• перегрев контактных соединений аппаратных зажимов;
• трещины в опорно-стержневых изоляторах, дефекты подвесной изоляции;
• обрыв шунтирующих сопротивлений;
• неравномерность распределения напряжения по элементам;
• нарушения наружных и внутренних контактных соединений;
• ухудшение внутренней изоляции обмоток, связанное со шламообразованием и другими дефектами;
• ухудшение изоляции концевых кабельных муфт и кабельных заделок;
• дефекты поддерживающей арматуры;
• Тепловизионная диагностика теплотехнического оборудования
• Тепловизионное обследование позволяет диагностировать состояние следующих видов теплотехнического оборудования:
• мест присосов воздуха и нарушений торкета в газоходах котлов;
• дымовых труб с железобетонным и кирпичным стволом;
• мест утечек в подземных трубопроводах;
• теплоизоляции котлоагрегатов, турбин, печей, трубопроводов;
• Тепловизионное обследование теплотехнического оборудования выявляет следующие виды дефектов:
• дефекты теплоизоляции между футеровкой и стволом трубы;
• трассировка теплотрасс, уточнение мест и размеров компенсаторов;
• дефекты несущих конструкций и кислотоупорных покрытий в газоходах котлов;
• дефекты теплоизоляции в подземных трубопроводах (разрушение, намокание)
• дефекты ствола труб (трещины, негерметичные швы бетонирования, участки пористого бетона)
• дефекты футеровки труб (трещины, выпадение кирпичей, не заделанные монтажные проемы, негерметичность слезниковых поясов)
• места присосов воздуха в подводящие газоходы труб;
• дефекты теплоизоляции печей, трубопроводов и т.д.
• выявление мест порыва трубопровода

------------------------------------------------
