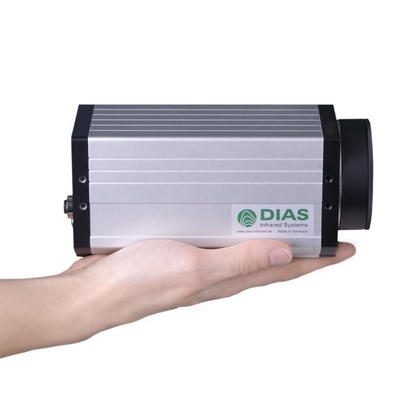

Тепловизор PYROVIEW 160L compact+
Госреестр (ГРСИ): не указано
PYROVIEW 160L compact+
Неохлаждаемая инфракрасная камера для работы в диапазоне 8 – 14 мкм
Характерные особенности
- Диапазон измерения температур от -20 до 500 °C
- Частота измерения 70 кадров в секунду
- Неохлаждаемый микроболометр с разрешением 160 х 120 пикселей
- Фокусировка оптики вручную или при помощи привода
- Получение данные в реальном времени через Fast Ethernet
- Возможность автономной работы без компьютера
- Измерения запускаются триггерами
- Сигнализация и мониторинг пороговых значений
- Широкий динамический диапазон и 16-битное аналого-цифровое преобразование данных
- Заказные системные решения с измененным аппаратным и программным обеспечением
Описание и применения
Камера PYROVIEW 160L compact+ обеспечивает мгновенное бесконтактное измерение температурных распределений на плоскости с высоким тепловым разрешением в диапазоне 8 – 14 мкм. Камера разработана специально для длительного использования при неподвижном монтаже.
PYROVIEW 160L compact+ обычно используется для управления и мониторинга технологического процесса, контроля качества, обнаружения пожара и измерений при НИОКР.
Программное обеспечение
Мощное программное обеспечение PYROSOFT для Windows® позволяет управлять камерой и записывать, просматривать, обрабатывать и хранить измеренные данные.
Отличительные особенности ПО для тепловизора PYROVIEW 160L compact+:
- Запись данных в реальном времени
- Определение зон и мониторинг пороговых значений тревоги
- Анализ тенденций
- Экспорт данных (текст, изображение, видео)
- Контроль процесса по шине PROFIBUS, через аналоговые и цифровые входы, выходы и прочие интерфейсы
В целях системной интеграции имеется интерфейс программирования (Windows ®-DLL).
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
|
Спектральный диапазон |
8 – 14 мкм |
|
Диапазон измерения температуры1 |
диапазон 1: от –20 °C до 120 °C, диапазон 2: от 0 °C до 500 °C |
|
Датчик |
неохлаждаемый микроболометр с разрешением 160 х 120 пикселей |
|
Объектив1 |
25° × 19°, расстояние измерения > 20 см, пространственное разрешение 2,7 мрад по запросу 52° × 40°, расстояние измерения > 20 см, пространственное разрешение 5,7 мрад, ручная фокусировка, по запросу: привод для фокусировки |
|
Погрешность измерения2 |
2 K (измеряемая температура < 100 °C) или 2 % от измеренного значения в °C |
|
Эквивалентная шуму разность температур2 |
< 60 мK (30 °C, 70 Гц, диапазон 1) |
|
Частота измерения3 |
внутренняя 70 Гц, выбираемая: 70 Гц, 35 Гц, 17,5 Гц, ... |
|
Время отклика |
внутреннее 29 мс, выбираемое: 2 / частота измерения |
|
Интерфейсы |
Ethernet (в реальном времени, 70 Гц макс.) |
|
Цифровые входы |
2 цифровых входа с гальванической развязкой (триггер) |
|
Цифровые выходы |
2 цифровых выхода с гальванической развязкой (сигнализация) |
|
Разъемы |
круглый штепсельный разъём HR10A (12 выводов, питание, цифровые входы и выходы), круглый штепсельный разъём М12А (Ethernet) |
|
Электропитание |
12 – 36 В пост. тока, тип. 7 ВА |
|
Размеры |
65 мм (Ш) × 160 мм (Г) × 79 мм (В) без объектива |
|
Корпус |
алюминиевый компактный корпус IP54, по запросу промышленный корпус IP65 с системой водяного охлаждения и воздушной продувкой или всепогодный корпус с приводом наклона/поворота |
|
Рабочая температура камеры |
от -10 °C до 50 °C |
|
Условия хранения |
от -20 °C до 70 °C, отн. влажность 95 % макс. |
|
Программное обеспечение |
программное обеспечение для управления и отображения PYROSOFT для Windows ®, заказные модификации по запросу |
|
1 Имеются другие варианты. 2 Данные для абсолютно черного тела и температуры окружающей среды 25 °C. 3 Доступна экспортная версия с частотой < 9 Гц. |
|
