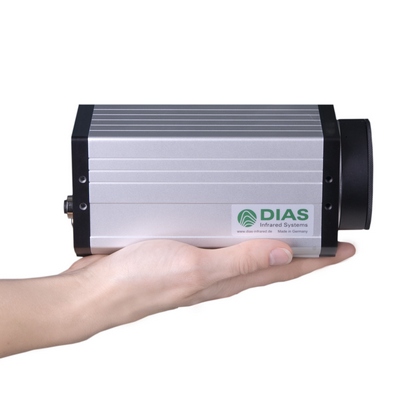

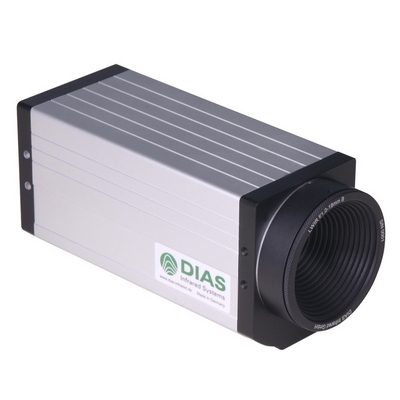

Тепловизор PYROVIEW 320N compact+
Госреестр (ГРСИ): не указано
PYROVIEW 320N compact+
Инфракрасная камера для измерения высоких температур в диапазоне 1,4 – 1,6 мкм
Особенности
- Широкий диапазон непрерывных измерений от 300 °C до 1200 °C
- Частота измерения 100 кадров в секунду
- Матрица InGaAs с разрешением 320 х 256 пикселей
- Прочный компактный алюминиевый корпус
- Вариант монтажа в защищенном промышленном корпусе IP65
- Получение данных в реальном времени через Ethernet
- Получение данных в реальном времени через Ethernet
- Возможность автономной работы без компьютера
- Измерения запускаются триггерами
- Сигнализация и мониторинг пороговых значений
- Заказные системные решения с измененным аппаратным и программным обеспечением
Описание и применения
Камера PYROVIEW 320N compact+ обеспечивает бесконтактное измерение температурных распределений на плоскости с высоким динамическим и тепловым разрешением. Камера разработана специально для длительного использования в неблагоприятных промышленных условиях.
К типовым применениям камеры PYROVIEW 320N compact+ относятся измерения высоких температур при контроле и мониторинге производственного процесса, а также контроль качества в металлургической, стекольной и цементной промышленностях.
Программное обеспечение
Мощное программное обеспечение PYROSOFT для Windows® позволяет управлять камерой и записывать, просматривать, обрабатывать и хранить измеренные данные.
Отличительные особенности ПО PYROSOFT:
- Запись данных в реальном времени
- Определение зон и мониторинг пороговых значений тревоги
- Анализ тенденций
- Экспорт данных (текст, изображение, видео)
- Контроль процесса по шине PROFIBUS, аналоговые и цифровые входы, выходы и прочие интерфейсы
Интерфейс программирования (Windows®-DLL) присутствует в целях системной интеграции.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
|
Спектральный диапазон |
1,4 – 1,6 мкм |
|
Диапазон измерения температуры1 |
300 °C – 1200 °C (один постоянный диапазон температуры) |
|
Датчик |
Матрица InGaAs (320 х 256 пикселей) |
|
Объектив1 |
24° × 19°, пространственное разрешение 1,3 мрад, по запросу 56° × 46°, пространственное разрешение 3,0 мрад, по запросу 34° × 28°, пространственное разрешение 1,9 мрад, по запросу 12° × 10°, пространственное разрешение 0,7 мрад |
|
Погрешность измерения2 |
2 % от измеренного значения в °C (температура предмета < 1100 °C)3 |
|
Эквивалентная шуму разница температур2 |
< 1 K (350 °C, 100 Гц)4 |
|
Частота измерений |
внутренняя 100 Гц, выбираемая: 100 Гц, 50 Гц, 25 Гц, ... |
|
Время срабатывания |
внутреннее 20 мс, выбираемое: 2 / частота измерения |
|
Интерфейсы |
Ethernet (в реальном времени, 100 Гц) |
|
Цифровые входы |
2 цифровых входа с гальванической развязкой (триггер) |
|
Цифровые выходы |
2 цифровых выхода с гальванической развязкой (сигнализация) |
|
Разъемы3 |
круглый штепсельный разъём HR10A (12 выводов, питание, цифровые входы и выходы), круглый штепсельный разъём М12А (Ethernet) |
|
Электропитание |
12 – 36 В пост. тока, тип. 7 ВА |
|
Корпус |
65 мм (Ш) × 160 мм (Г) × 79 мм (В) (камера в алюминиевом компактном корпусе без объектива) по запросу в защищенном промышленном корпусе (IP 65), нержавеющая сталь, с воздушной продувкой и водяным охлаждением, диаметр 110 мм, длина 280 мм (без механического монтажа и соединений) |
|
Рабочая температура камеры |
от -10 °C до 50 °C |
|
Условия хранения |
от -20 °C до 70 °C, макс. отн. влажность 95 % |
|
Программное обеспечение |
Программное обеспечение для управления и отображения PYROSOFT для Windows®, заказные модификации по запросу |
