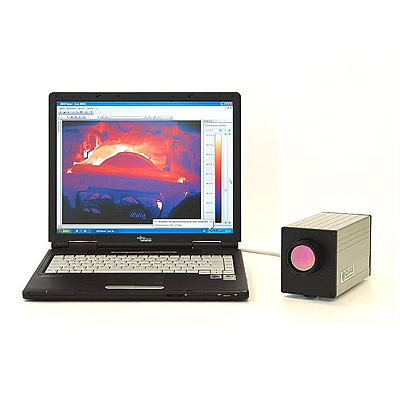

Тепловизор Pyroview 380L compact
Госреестр (ГРСИ): не указано

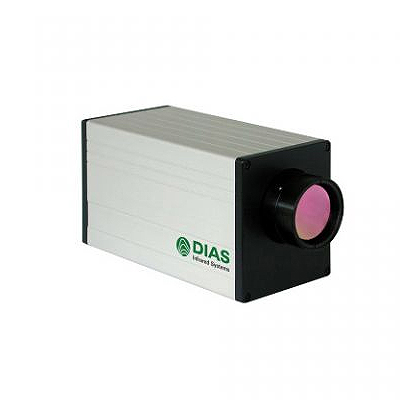

Стационарный тепловизор PYROVIEW 380L compact
Неохлаждаемая инфракрасная камера для работы в диапазоне 8 – 14 мкм
Стационарный тепловизор PYROVIEW 380L compact имеет следующие преимущества:
- Точное бесконтактное измерение температуры от -20 °C до 500 °C
- Частота измерения 50 кадров в секунду
- Неохлаждаемый микроболометр с разрешением 384 х 288 пикселей (на 40% больше, чем 320 х 240 пикселей)
- Фокусировка оптики вручную или при помощи привода
- Получение данные в реальном времени через Fast Ethernet
- Возможность автономной работы без компьютера
- Сигнализация и мониторинг пороговых значений
- Измерения запускаются триггерами
- Широкий динамический диапазон и 16-битный аналого-цифровой преобразователь
- Заказные системные решения с измененным аппаратным и программным обеспечением
Описание и применения инфракрасной камеры
Камера PYROVIEW 380L compact обеспечивает мгновенное бесконтактное измерение температурных распределений на плоскости с высоким тепловым и пространственным разрешением в диапазоне 8 – 14 мкм. Камера разработана специально для длительного использования при неподвижном монтаже.
Тепловизор PYROVIEW 380L compact обычно используется для управления и мониторинга технологического процесса, контроля качества, обнаружения пожара и измерений при НИОКР.
Программное обеспечение
Мощное программное обеспечение PYROSOFT для Windows® позволяет управлять камерой и записывать, просматривать, обрабатывать и хранить измеренные данные.
Отличительные особенности тепловизора PYROVIEW 380L compact:
- Запись данных в реальном времени
- Определение зон и мониторинг пороговых значений тревоги
- Анализ тенденций
- Экспорт данных (текст, изображение, видео)
- Поддержка интерфейсов технологического процесса, например, Profibus, аналоговые и цифровые входы/выходы и другое
В целях системной интеграции имеется интерфейс программирования (Windows®-DLL).
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности.
Характеристики
| Спектральный диапазон | 8 – 14 мкм |
| Диапазоны температуры1 | диапазон 1: от -20 °C до 120 °C, диапазон 2: от 0 °C до 500 °C |
| Датчик | неохлаждаемый микроболометр (384 х 288 пикселей) |
| Угловая апертура1,4 | 30° × 23°, расстояние измерения > 20 см, пространственное разрешение 1,4 мрад, Х = 2,7 мм по запросу 90° × 74°, расстояние измерения > 20 см, пространственное разрешение 4,1 мрад, Х = 6,0 ммпо запросу 60° × 47°, расстояние измерения > 20 см, пространственное разрешение 2,7 мрад, Х = 11 мм по запросу 44° × 34°, расстояние измерения > 20 см, пространственное разрешение 2,0 мрад, Х = 4,0 мм по запросу 22° × 16°, расстояние измерения > 20 см, пространственное разрешение 1,0 мрад, Х = 9,5 мм по запросу 11° × 8°, расстояние измерения > 1,5 м, пространственное разрешение 0,5 мрад, Х = 29,2 мм по запросу 7° × 5°6, расстояние измерения > 2 м, пространственное разрешение 0,3 мрад, по запросу макро 60 мкм. X = 17,5 мм |
| Погрешность измерения3 | 2 K (температура объекта < 100 °C) или 2 % измеренного значения в °C |
| ЭШРТ2,3 | < 0,08 K (30 °C, 50 Гц) |
| Частота измерения5 | внутренняя 50 Гц, выбираемая: 50 Гц, 25 Гц, 12,5 Гц, ... |
| Время отклика | внутреннее 40 мс, выбираемое: 2 / частота измерения |
| Интерфейсы | Ethernet (в реальном времени, 50 Гц), по запросу волоконная оптика |
| Цифровые входы | 2 цифровых входа с гальванической развязкой (триггер) |
| Цифровые выходы | 2 цифровых выхода с гальванической развязкой (сигнализация) |
| Разъемы | круглый штепсельный разъём HR10A (12 выводов, питание, цифровые входы и выходы), круглый штепсельный разъём М12-L (Ethernet) |
| Питание | 12 – 36 В пост. тока, тип. 10 ВА |
| Масса | около 1,6 кг |
| Корпус |
компактный алюминиевый корпус IP54, 85 мм (Ш) х 175 мм (Д) х 107 мм (В), без линз и разъемов, по запросу всепогодный корпус с модулем наклона-поворота |
| Рабочая температура камеры | от -10 °C до 50 °C |
| Условия хранения | от -20 °C до 70 °C, макс. отн. влажность 95 % |
| Программное обеспечение | ПО для управления и отображения PYROSOFT для Windows®, заказные модификации по запросу |
