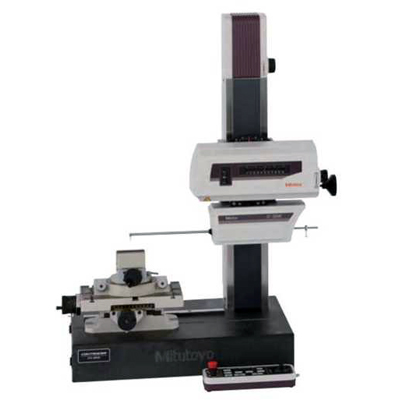

Контурографы Contracer CV-3200 и CV-4500
Госреестр (ГРСИ): не указано
Контурографы Contracer CV-3200 и CV-4500. Это высокоточные полуавтоматические приборы для измерения геометрии контура с высокопроизводительным программным обеспечением FORMTRACEPAK.
Отличительные особенности Contracer CV-3200:
- Большой измерительный диапазон по оси Z1 = 60 мм
- Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации
- Обеспечивает превосходную точность и разрешение
- Высокая скорость позиционирования сокращает время измерения
- Полностью автоматический процесс калибровки
Contracer CV-4500:
- Двусторонний щуп для сканирования верхнего и нижнего контуров
- Изменение измерительного усилия с помощью ПО FORMTRACEPAK
- Простая замена консоли с магнитным креплением обеспечивает гибкость и легкость эксплуатации
- Обеспечивает превосходную точность и разрешение
- Высокая скорость позиционирования
- Полностью автоматический процесс калибровки
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
|
Диапазон перемещения |
Z2 = 300 мм / 500 мм |
|
Диапазон измерения |
Z1 = 60 мм X = 100 мм/200 мм |
|
Скорость измерения |
0,02 - 5 мм/с |
|
Скорость привода |
X = 0 - 80 мм/с Z2 = 0 - 30 мм/с |
|
Погрешность |
Х = (0,8+0,01 L) мкм (модели S4, Н4, W4) Х = (0,8+0,02L) мкм (модели S8, Н8, W8) [ L: длина перемещения (мм) ] CV-3200: Z1 = (1.6+I2HI/100) мкм CV-4500: Z1 = (0.8+I2HI/100) мкм [ Н: Измеряемая высота от горизонтального положения (мм) ] |
|
Диапазон наклона |
±45° |
|
Измерительное усилие |
CV-3200: 30 мН CV-4500: 10, 20, 30, 40, 50 мН (контролируется программным обеспечением) Н |
|
Программное обеспечение |
FORMTRACEPAK
|
|
Модель |
CV-3200S4 |
CV-3200H4 |
CV-3200W4 |
CV-3200S8 |
CV-3200H8 |
CV-3200W8 |
|
Размеры главного блока (Д хШхВ) [мм] |
756x482x966 |
756x482x1166 |
1156x482x1176 |
766x482x966 |
768x482x1166 |
1166x482x1176 |
|
Измерительный диапазон по оси Х1 [мм] |
100 |
100 |
100 |
200 |
200 |
200 |
|
Вертикальное перемещение [мм] |
300 |
500 |
500 |
300 |
500 |
500 |
|
Размер гранитного основания (Дх Ш) [мм] |
600x450 |
600x450 |
1000x450 |
600x450 |
600x450 |
1000x450 |
|
Модель |
CV-4500S4 |
CV-4500H4 |
CV-4500W4 |
CV-4500S8 |
CV-4500H8 |
CV-4500W8 |
|
Размеры главного блока (ДхШхВ) [мм] |
756x482x966 |
756x482x1166 |
1156x482x1176 |
766x482x966 |
768x482x1166 |
1166x482x1176 |
|
Измерительный диапазон по оси Х1 [мм] |
100 |
100 |
100 |
200 |
200 |
200 |
|
Вертикальное перемещение [мм] |
300 |
500 |
500 |
300 |
500 |
500 |
|
Размер гранитного основания (Дх Ш) [мм] |
600x450 |
600x450 |
1000x450 |
600x450 |
600x450 |
1000x450 |
