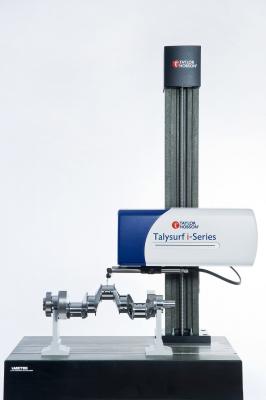

Профилометр Taylor Hobson серия Form Talysurf 120 мм. Прибор для одновременного измерения размеров, формы и текстуры поверхности. Разработан для измерения всех элементов геометрии поверхности с наименьшей погрешностью в кратчайшее время. Основание и колонна из искусственного гранита обеспечивают хорошую термостабильность и виброзащиту. Т-образные пазы в основании позволяют устанавливать крепежные приспособления. Стальная рама (112/3101) предназначена для надежной установки основания и колонны системы. В сочетании с четырьмя пневматическими изолирующими подложками (112/3110) позволяет значительно снизить влияние внешних шумов в цеховых условиях.

Все мотоприводы приборов Серии Форм Талисурф имеют программируемый режим управления и позволяют проводить измерения размеров, формы и текстуры поверхности. Приборы с индуктивными датчиками могут поставляться с мотоприводами, обеспечивающими длину трассы 200, 120 или 60 мм. Приборы с датчиком на базе фазового шкального интерферометра поставляются с мотоприводами 120 или 200 мм. Мотопривод с датчиком на базе фазового шкального интерферометра

Длина трассы до 120 мм. Стандартный датчик на базе фазового шкального интерферометра позволяет проводить измерения широкого круга поверхностей. Как у большинства приборов такого типа, щуп прибора при проведении измерений перемещается по дуге. Фирмой Тейлор Хобсон был впервые использован метод линеаризации характеристики преобразователя при подобном перемещении щупа. Этот метод предусматривает применение полиномиального разложения к результатам, полученным с преобразователя. Погрешность проведения калибровки напрямую сказывается на точности измерений радиусов, формы и текстуры поверхности. Коэффициенты полиномиального ряда определяются путем проведения калибровки – измерения прецизионной сферы с аттестованным радиусом. Этот метод калибровки запатентован фирмой Тейлор Хобсон.

Программное обеспечение УЛЬТРА:

• Обеспечивает управление и контрольсостояния отдельных узлов и блоковизмерительной системы
• Позволяет осуществлять административные функции: установка паролей для разных пользователей, устанавливать преференции для каждого пользователя, сохранять и загружать результаты измерений и расчета
• Реализует функции анализа: применение различных типов фильтров, выбор различных номинальных типов форм для расчета, выделение необходимого/удаление ненужного участков профиля, подлежащих анализу, представление результатов в виде, по требованию пользователя

Программа анализа микрогеометрии поверхности. Входит в стандартный комплект поставки всех приборов. Позволяет проводить расчет:

• Параметров полного профиля Pa, Pc, Pda, Pdc,PHSC, Pku, Pln, Plo, Plq, Pmr (c), Pmr, Pp, PPc, Pq, PS,Psk, PSm, Pt, Pv, Pvo, Pz, Pz (JIS)
• Параметров шероховатости R3y, R3z, Ra, Rc, Rda,Rdc, Rdq, RHSC, Rku, Rln, Rlo, Rlq, Rmr, Rp, Rp1max,Rpc, Rq, RS, Rsk, RSm, Rt, Rv, Rvo, Rv1max, Rz,Rz (JIS), Rz1max
• Rk параметров A1, A2, Mr1, Mr2, Rk, Rpk, Rvk
• Параметров волнистости Wa, Wc, Wda, Wdc, Edq, WHSC, Wku, Wln, Wlo, Wlq,Wmr (c), Wmr, Wp, WPc, Wq, WS, Wsk, WSm, Wt, Wv,Wvo, Wz
• R+W параметры

------------------------------------------------
