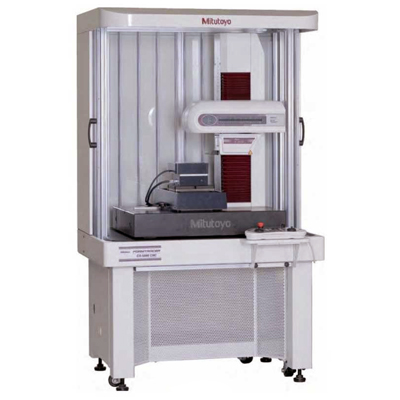

Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC серия 525
Госреестр (ГРСИ): не указано
Профилометры-контурографы Formtracer Extreme CS-5000CNC и CS-H5000CNC. Точные полностью автоматические приборы для контроля геометрии контура и шероховатости поверхности с использованием одного и того же щупа/ датчика за одно измерение.
Отличительные особенности:
- Высочайшая точность и повторяемость результатов измерений
- Одновременный контроль геометрии контура и оценка шероховатости поверхности
- Включает в себя кабину и виброизоляционный стенд в стандартной комплектации для уменьшения влияний внешних факторов
- Благодаря шкалам Mitutoyo Laser Holoscale и линейному энкодеру проходящего типа, встроенным в оси Х1 и Z1, достигается высокое разрешение по оси Х1: 6,25 нм и оси Z1: 0,8 нм/1,6 нм
- Приводы осей Х1 и Z2 обеспечиваю максимальную скорость перемещения 40 мм/с и 200 мм/с соответственно
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Диапазон перемещения |
Z2 = 300 мм / 500 мм |
|
Диапазон измерения |
X = 200 мм Z1 = 12 мм [щуп стандартной длины] Z1 = 24 мм [щуп двойной длины] |
|
Скорость измерения |
Измерение шероховатости: 0,02 - 0,2 мм/с Измерение контура: 0,02 - 2 мм/с |
|
Скорость привода |
Режим ЧПУ: Макс. 200 мм/с Режим управления джойстиком: 0 - 50 мм/с |
|
Погрешность |
CS-5000CNC: X = (0,3+0,002L) мкм Z1 = (0.3+Ю,02Н1) мкм CS-H5000CNC: Х = (0,16+0,001 L) мкм Z1 =(0,07+10,02HI) мкм [ L: Длина перемещения (мм) ] [ Н : изм. высота от горизонтального положения (мм) ] |
|
Прямолинейность перемещения |
CS-5000CNC: Х = (0,1+0,0015L) мкм со стандартным щупом Х = (0,2+0,0015L) мкм с щупом двойной длины CS-H5000CNC: X = (0,05+0,0003L) мкм со стандартным щупом X = (0,1+0,0015L) мкм с щупом двойной длины |
|
Измерительное усилие |
4 мН (со стандартным щупом) 0,75 мН (с щупом двойной длины) |
|
Разрешение |
Х = 0,00625 мкм CS-5000CNC: Z1 =0,0008мкм [со стандартным щупом ] Z1 =0,0016мкм [с щупом двойной длины ] CS-H5000CNC: Z1 = 0,0008 мкм [ со стандартным щупом) Z1 = 0,0016 мкм [ с щупом двойной длины ] |
|
Программное обеспечение |
FORMTRACEPAK
|
CS-5000CNCH
|
Модель |
CS-5000CNCH |
CS-5000CNCH + Наклонный блок |
CS-5000CNCH + Моторизованный стол |
CS-5000CNCH + Моторизованный стол + Наклонный блок |
|
№ |
525-746D |
525-747D |
525-748D |
525-749D |
|
Диапазон по оси Z2 [мм] |
500 |
500 |
500 |
500 |
|
Моторизованный стол (ось У) |
- |
- |
Установлен |
Установлен |
|
Наклонный блок (ось а) |
- |
Установлен |
- |
Установлен |
CS-5000CNCS
|
Модель |
CS-5000CNCS |
CS-5000CNCS + Наклонный блок |
CS-5000CNCS + Моторизованный стол |
CS-5000CNCS + Моторизованный стол + Наклонный блок |
|
№ |
525-726D |
525-727D |
525-728D |
525-729D |
|
Диапазон по оси Z2 [мм] |
300 |
300 |
300 |
300 |
|
Моторизованный стол (ось У) |
- |
- |
Установлен |
Установлен |
|
Наклонный блок (ось а) |
- |
Установлен |
- |
Установлен |
CS-H5000CNCS
|
Модель |
CS-H5000CNCS |
CS-H5000CNCS + Моторизованный стол |
|
№ |
525-776D |
525-777D |
|
Диапазон по оси 12 [мм] |
300 |
300 |
|
Моторизованный стол (ось Y) |
- |
Установлен |
|
Наклонный блок (ось а) |
- |
- |
