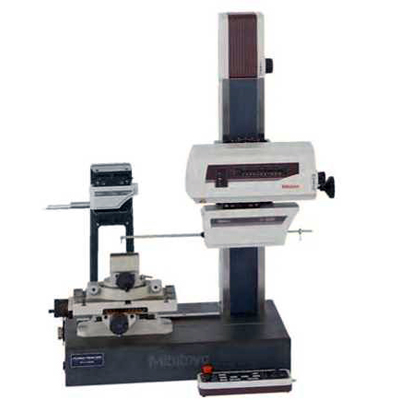

Профилометры-контурографы Formtracer SV-C3200 и SV-C4500 серия 525
Госреестр (ГРСИ): не указано
Профилометры-контурографы Formtracer SV-C3200 и SV-C4500. Высокоточные полуавтоматические приборы для измерения геометрии контура и шероховатости поверхности с высокоэффективным программным обеспечением FORMTRACEPAK.
Отличительные особенности SV-C3200:
- Высокопроизводительный, как 2 отдельных специализированных измерительных устройства
- Экономичное совмещение измерения шероховатости и контура в одном приборе
- Расширенный диапазон измерения контура по оси Z1 = 60 мм и диапазон измерения шероховатости 800 мкм уже в стандартной комплектации
- Быстросменные магнитные крепления щупов обеспечивают отличную гибкость и лёгкость эксплуатации
- Гарантирует высокую точность и разрешение при измерениях по оси Z1
SV-C4500:
- Устройство с двусторонним щупом для измерений контура сверху и снизу
- Расширенный диапазон измерения контура по оси Z1 = 60 мм и диапазон измерения шероховатости 800 мкм уже в стандартной комплектации
- Измерительное усилие контролируется программным обеспечением Formtracepak
- Быстросменные магнитные крепления щупов обеспечивают отличную гибкость и лёгкость эксплуатации
- Гарантирует высокую точность и разрешение при измерениях по оси Z1
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
|
Диапазон перемещения |
22 = 300 мм / 500 мм |
|
Диапазон измерения |
Х = 100 мм/200 мм Контур: 21 = 60 мм Шероховатость: 21 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом) |
|
Скорость измерения |
0,02 - 5 мм/с |
|
Скорость привода |
X = 0 - 80 мм/с 22 = 0 - 30 мм/с |
|
Погрешность |
X = (0,8+0,01 L) мкм (модели S4, Н4, W4) X = (0.8+0.02L) мкм (модели S8, Н8, W8) (L: длина перемещения (мм) ] SV-C3200: 21 = (1,6+121-11/100) мкм SV-C4S00: 21 = (0.8+I2HI/100) мкм I Н : изм. высота от горизонтального положения (мм) ] |
|
Диапазон наклона |
±45° |
|
Измерительное усилие |
SV-C3200-KOHTyp: 30 мН SV-C4500-KOHTyp: 10, 20, 30, 40, 50 мН (контролируется программным обеспечением) Шероховатость: 0,75 мН / 4 мН |
|
Программное обеспечение |
FORMTRACEPAK
|
|
Метрические |
SV-C3200 |
||||||
|
№ |
Модель |
Датчик 0,75 мН |
Датчик 4 мН |
Ocь Z2 300 мм |
Ось Z2 500 мм |
Ось Х 100 мм |
Ось Х 200 мм |
|
525-481D-1 |
SV-C3200S4 |
• |
|
• |
|
• |
|
|
525-481D-2 |
" |
|
• |
• |
|
• |
|
|
525-482D-1 |
SV-C3200H4 |
• |
|
|
• |
• |
|
|
525-482D-2 |
" |
|
• |
|
• |
• |
|
|
525-483D-1 |
SV-C3200W4 |
• |
|
|
• |
• |
|
|
525-483D-2 |
“ |
|
• |
|
• |
• |
|
|
525-486D-1 |
SV-C3200S8 |
• |
|
• |
|
|
• |
|
525-486D-2 |
" |
|
• |
• |
|
|
• |
|
525-487D-1 |
SV-C3200H8 |
• |
|
|
• |
|
• |
|
525-487D-2 |
" |
|
• |
|
• |
|
• |
|
525-488D-1 |
SV-C3200W8 |
• |
|
|
• |
|
• |
|
525-488D-2 |
" |
|
• |
|
• |
|
• |
|
Метрические |
SV-C4500 |
||||||
|
№ |
Модель |
Датчик 0,75 мН |
Датчик 4 мН |
Ось Z2 300 мм |
Ось Z2 500 мм |
Ось Х 100 мм |
Ось X 200 мм |
|
525-441 D-1 |
SV-C4500S4 |
• |
|
• |
|
• |
|
|
525-441 D-2 |
" |
|
• |
• |
|
• |
|
|
525-442D-1 |
SV-C4500H4 |
• |
|
|
• |
• |
|
|
525-442D-2 |
" |
|
• |
|
• |
• |
|
|
525-443D-1 |
SV-C4500W4 |
• |
|
|
• |
• |
|
|
525-443D-2 |
" |
|
• |
|
• |
• |
|
|
525-446D-1 |
SV-C4500S8 |
• |
|
• |
|
|
• |
|
525-446D-2 |
" |
|
• |
• |
|
|
• |
|
525-447D-1 |
SV-C4500H8 |
• |
|
|
• |
|
• |
|
525-447D-2 |
" |
|
• |
|
• |
|
• |
|
525-448D-1 |
SV-C4500W8 |
• |
|
|
• |
|
• |
|
525-448D-2 |
" |
|
• |
|
• |
|
• |
