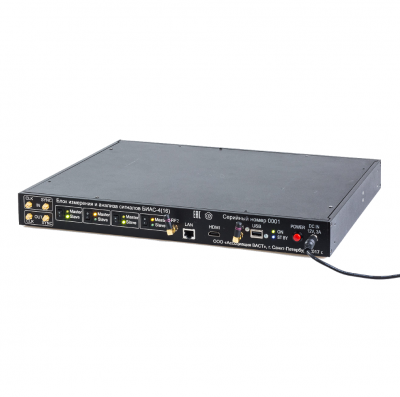

Система СМД-4
Госреестр (ГРСИ): не указано
Компактная стационарная система ВАСТ СМД4-П8 мониторинга и диагностики машин и оборудования по вибрации и току.
Компактная система мониторинга состояния и аварийной сигнализации, предназначенна для
- Непрерывного мониторинга состояния многорежимных машин и оборудования более чем по 50 параметрам в каждой точке контроля вибрации и тока
- Автоматического определения и адаптации порогов состояния по каждому параметру, с оптимизацией под дефекты с разной скоростью развития
- Непрерывного вибрационного контроля по ГОСТу
- Ранней помехоустойчивой аварийной сигнализации при частом (1 раз в 0,125 с) обновлении измерений и их последующей статистической обработки для обеспечения запаса времени на безопасный вывод объекта из эксплуатации
- Оперативной (от 5 с) диагностики и прогноз состояния по трендам развития дефектов
- Периодической глубокой диагностики для перехода на обслуживание по состоянию внешней программой диагностирования DREAM v.5 с автоматической передачей результатов измерений, выполняемых СМД, по беспроводной (или проводной) сети
Система может использоваться в составе роторных машин с небольшим числом опор вращения, а группа СМД4-П8 на любом этапе эксплуатации преобразовываться в единую распределенную систему СМД-4 путем подключения к сети с общим СМД-сервером.
Комплект поставки системы мониторинга и диагностики СМД-4:
- Измерительный блок
- Измерительный трансформатор тока
- Вибропреобразователь - 8 шт.
- Датчик оборотов - 2 шт.
- Соединительные кабели (для вибропреобразователя) - 8 шт.
- Соединительный кабель для измерительного трансформатора тока
- Соединительный кабель для датчика оборотов - 2 шт.
- Руководство по эксплуатации
- Гарантийный талон
- Упаковка
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Наименование параметра | Значение |
| Количество каналов измерения вибрации/тока | От 4 до 8 |
| Количество каналов измерения частоты вращения | До 2 |
| Максимальная граничная частота спектра | 25600 Гц |
| Максимальное количество линий спектра | 25600 |
| Максимальное напряжение на входе системы (выходе датчиков) | ±3В |
| Динамический диапазон измерений | Не менее 100 дБ |
| Динамический диапазон измерени при спектральном анализе | До 160 дБ |
| Линейность | Не хуже -70 дБ |
| Неравномерность АЧХ в диапазоне частот 2 - 25000 Гц | Не более 3 % |
| Виды измерений | |
| Виброперемещение, виброскорость, виброускорение в полосах частот | От 0,7 до 300 Гц, от 2 до 1000 Гц, от 10 до 1000 Гц, от 10 до 2000 Гц, от 100 до 5000 Гц |
| Третьоктавный спектр виброускорения/тока | В диапазоне от 0,63 Гц до 25 кГц |
| Узкополосный спектр | |
| - Виброускорения | От 0,5 Гц |
| - Тока | От 0,5 Гц |
| Скорость обновления результатов | От одной секунды |
| Измерительные преобразователи | - Виброускорения (пьезоэлектрические с ICP питанием) - Переменного тока (трансформаторы), комбинированные (на эффекте Холла) - Частоты вращения (вихретоковые) |
| Обмен с внешними потребителями информации | Ethernet (Wi-Fi) |
| Отображение результатов | - Светодиодная сигнализация на корпусе системы - На устройствах, включаемых выходными реле системы - На внешних компьютерах в одной сети с системой |
| Среднее время наработки на отказ, не менее | 40000 часов |
| Температура окружающей среды | От -10 °С до +40 °С |
| Массогабаритные показатели (без датчиков и измерительных кабелей) | |
| - Масса | Не более 5 кг |
| - Габариты | 300×200×120 мм |
| Климатическое исполнение | IP65 |
| Питание АС: 88 - 264 В | Не более 40 Вт |
| Самоконтроль каждого измерительного канала | Непрерывный, светодиодная сигнализация на корпусе системы |
