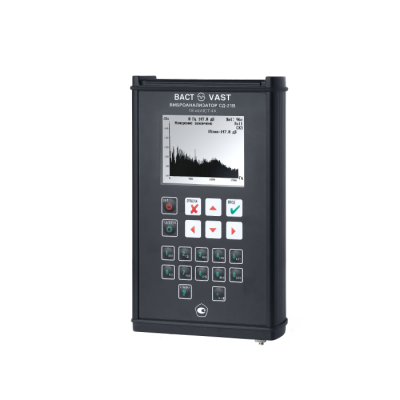

Виброанализатор СД-21
Госреестр (ГРСИ): не указано
Виброанализатор СД-21 и СД-21В (взрывозащищенный) - простой в эксплуатации анализатор вибрации с широким арсеналом диагностических измерений.
Предназначен для измерения уровней и спектральных характеристик вибрации с целью мониторинга состояния, диагностики, балансировки.
Особенности:
- Удобный пользовательский интерфейс
- Измерение спектральных характеристик, позволяющих идентифицировать дефект
- Проведение измерений по маршруту. Маршрутные карты конфигурируются в ПК
- Измерение общего уровня, спектров огибающей, прямых спектров, временного сигнала, амплитуды/фазы
- Наличие прикладных программ: балансировка, разгон-выбег, удар, магнитофон, калькулятор для центровки с помощью щупов
- Служит для проведения 1-, 2- ,3-плоскостной балансировки
- Анализ амплитудо-, фазо-частотных характеристик на разгоне (или выбеге) для исследования резонансов
- Анализ спектров ударного возбуждения для поиска собственных частот конструкции
Комплект поставки анализатора вибрации СД-21:
- Виброанализатор СД-21 (основной блок)
- Вибропреоброзователь - 2 шт
- Держатель магнитный для вибропреобразователя - 2 шт
- Кабель соединительный для вибропреобразователя - 4 шт
- Датчик оборотов
- Кабель соединительный для датчика оборотов - 2 шт
- Штатив для датчика оборотов
- Сетевой адаптер
- Кабель интерфейсный
- Чехол защитный
- Программное обеспечение Vibro12
- Дистрибутивный носитель
- Комплект эксплуатационной документации
- Сумка приборная
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Вход | |
| Количество каналов | 2 аналоговых канала, 1 канал синхронизации |
| Типы входов | линейный (два канала), ICPакселерометр (два канала), датчик оборотов (один канал) |
| Типы преобразователей | акселерометр, токоизмерительные клещи, датчики оборотов, микрофон |
| Интегрирование на входе | аналоговое (одна ступень), цифровое (одна или две ступени) |
| Частотный диапазон | 0.5 — 25600 Гц |
| Максимальная неравномерность АЧХ | + / — 5% |
| Линейный вход | от −3 до +3 В |
| Параметры вибрации | |
| Измеряемые величины | виброперемещение, виброскорость, виброускорение, электрическое напряжение и ток |
| Детектор | СКЗ, пик, пик-пик (размах), пик-фактор |
| Полосы для измерения вибрации: | |
| — по ГОСТам | 2..1000, 10..1000, 10..2000 Гц |
| — дополнительные | 2..200, 3..300, 5..500, 10..5000, 500..2500, 625..1250, 1200..2500, 2500..5000, 5000..1000, 10000..25000,17000..25000 Гц |
| Диапазоны измерения СКЗ: | |
| — виброускорение | от 0,05 до 1000 м/с2 |
| — виброскорость | от 0,1 до 100 мм/с |
| — виброперемещение | от 1 до 1000 мкм |
| Спектральный анализ | |
| Граничные частоты | 25, 50,100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 Гц |
| Частотное разрешение | 400, 800, 1600 полос |
| Динамический диапазон | не хуже 70 дБ |
| Детектор огибающей с полосовыми фильтрами: | |
| — 1/3 октавные | 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 Гц |
| — 1/1 октавные | 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 8000, 16000 Гц |
| Измерения амплитуды и фазы для балансировки | |
| Диапазон частот вращения | 0.5 — 1700 Гц |
| Погрешность по частоте | + / — 1% |
| Погрешность по фазе | + / — 5 градусов |
| Погрешность по амплитуде | + / — 1дБ |
| Автоматический контроль | наличия и формы сигнала с датчика положения вала, качества измерений |
| Единицы измерения амплитуды | дБ, g, м/с2 , мм/с, мкм (СКЗ, Пик, Пик-Пик) |
| Встроенный источник питания для фотодатчика | 5 В пост. тока, 15 мА |
| Амплитудно-фазочастотные характеристики при разгоне-выбеге | |
| Диапазон частот вращения | от 0.5 до 1700 Гц |
| Диапазон частот | от 0.5 Гц до 10-й гармоники частоты вращения |
| Количество отсчетов | до 200 по двум гармоникам |
| Количество гармоник | 1 — 6 |
| Общие данные | |
| Графический дисплей | 320×240 точек, 80×60 мм, с подсветкой |
| Мембранная клавиатура | 20 многофункциональных кнопок |
| Порт для обмена данных | СОМ (RS-232) |
| Встроенные функции | самотестирование и калибровка |
| Степень защищенности | пылевлагозащищенное исполнени |
| Диапазон рабочих температур | — 20 / + 50С |
| Вес | 0.8 кг |
| Размеры | 109×206×35 мм |
| Время работы от аккумулятора | в стандартном режиме не менее 8 часов со сменным аккумулятором |
| Тип батареи | Никельметаллгидридная, быстросъемная |
| Время заряда | 2,5 часа, не более(в приборе или отдельно) |
