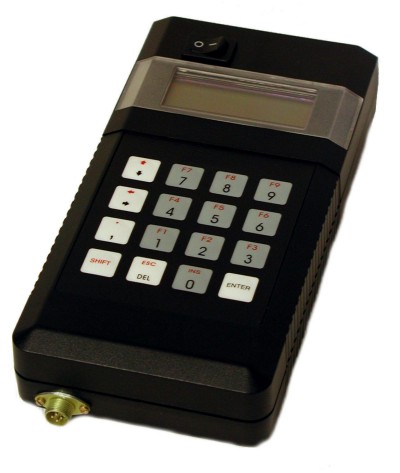

Прибор предназначен для измерения параметров вибрации и балансировки роторов в собственных подшипниках.

Возможны два варианта исполнения стробоскопа прибора. Стробоскоп с импульсной лампой имеет высокую яркость свечения, но большой ток потребления. Стробоскоп со светодиодом имеет умеренную яркость при незначительном потреблении. Стробоскопы обеих вариантов встроены непосредственно в корпус прибора.

Пределы измерения 2 мкм и 0,2 мм/с могут быть включены только в ручном режиме, при этом, желательно, жесткое крепление вибродатчика.

Во всех режимах под амплитудой подразумевается размах вибросмещения, а под виброскоростью - среднеквадратичное значение виброскорости (СКЗ). Примененная в приборе программа позволяет рассчитывать именно размах и среднеквадратичное значение, а не псевдопик или псевдоразмах.

Следует отметить, что в отличие от получивших распространение в последнее время приборов, в ВБ-5 значение измеряемых параметров индицируется непрерывно и не требуется нажимать какие-либо кнопки при проведении каждого измерения вибросмещения или виброскорости.

Режим виброметра

В этом режиме измеряется размах вибросмещения или среднеквадратичное значение виброскорости в полосе частот 10 - 1000 Гц.

Режим анализа

В этом режиме фильтрация сигнала осуществляется с помощью полосового фильтра. Применен фильтр с постоянной добротностью, то есть его полоса пропускания сужается при уменьшении частоты настройки.

Находясь в режиме анализа пользователь может задать с клавиатуры любую частоту настройки фильтра в пределах от 5 до 600 Гц, а также плавно увеличивать или уменьшать ее с помощью соответствующих кнопок. При этом на ЖК-дисплее отображается частота настройки фильтра и значение размаха виброперемещения или СКЗ виброскорости на данной частоте.

Режим анализа, в основном, предназначен для приближенного определения частоты вращения балансируемого ротора, если относительно ее величины имеются сомнения.

Найденная в режиме анализа частота вращения ротора запоминается и может использоваться как исходная для системы автоподстройки частоты в режиме балансировки.

Режим балансировки

В этом режиме фильтрация сигнала осуществляется синхронным полосовым фильтром.

Перед проведением балансировки частота вращения балансируемого ротора может быть задана примерно с клавиатуры или использовано значение, найденное в режиме анализа. После ввода значения частоты программа фазовой автоподстройки производит захват сигнала и точную настройку фильтра на оборотную частоту ротора. Захват сигнала возможен в пределах + 15% от заданного значения частоты. Диапазон сопровождения сигнала не ограничен и есть возможность наблюдать за поведением фазы вибрации даже на выбеге балансируемой машины.

При проведении балансировки на ЖК-дисплее выводится значение частоты вращения с точностью до 0,01 Гц и размаха виброперемещения. Включив стробоскоп можно определить фазовый угол вибрации. Значение оборотной частоты вращения ротора может запоминаться и использоваться при повторных включениях прибора. Программа фазовой автоподстройки частоты производит так же сглаживание случайных колебаний метки в стробоскопическом свете, что повышает устойчивость показаний фазового угла.

Параметры программы фазовой автоподстройки частоты (количество циклов усреднения и коэффициент демпфирования) могут быть изменены пользователем, если конкретный

------------------------------------------------
