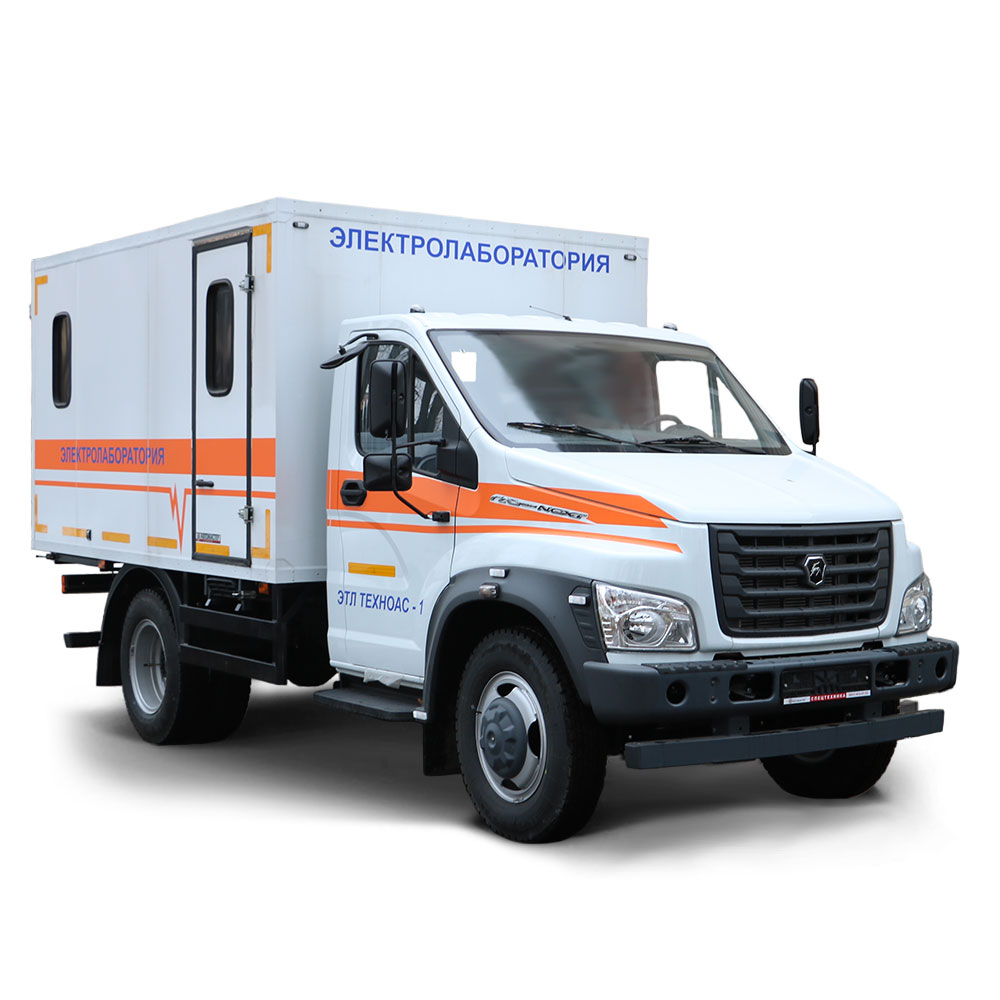

Комбинированная передвижная лаборатория до 35 кВ (ЭТЛ-35К)
Госреестр (ГРСИ): не указано
Назначение комбинированной лаборатории до 35 кВ (ЭТЛ-35К ТЕХНО-АС)
- прожиг кабельных линий напряжением до 30 кВ, током до 80 А
- определение места повреждения силовых кабелей акустическим методом
- измерение на кабельных линиях методом импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами.
Характеристики
Комплектация комбинированной лаборатории до 35 кВ (ЭТЛ-35К)
| Испытательная установка | |
| Максимальное выпрямленное напряжение до 70 кВ | |
| Максимальное переменное напряжение промышленной частоты 50 Гц до 100 кВ | |
| Измеритель параметров изоляции | |
| Коэффициент трансформации | |
| Потери холостого хода на малом напряжении | |
| Сопротивление короткого замыкания | |
| Напряжение и ток | |
| Коэффициент мощности | |
| Частота измеряемого напряжения (тока) | |
| Угол сдвига фаз между напряжением и током | |
| Измерение активного сопротивления обмоток | |
| Прожигающая установка | |
| Максимальное напряжение до 30 кВ | |
| Максимальный ток до 80 А | |
| В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД. | |
| Время работы не ограничено | |
| Переключение ступеней осуществляется без разрыва дуги в момент переключения | |
| Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями) | |
| Встроенный дожиг | |
| Генератор высоковольтных импульсов | |
| Выходное напряжение 0…12 кВ / 0…24 кВ | |
| Энергия импульса на каждой ступени 3000 Дж | |
| Встроенный ИДМ для совместной работы с рефлектометром | |
| Рефлектометр | |
|
Поддерживает 3 метода определения места повреждения:
|
|
| Высоковольтный кабеледефектоискатель | |
| Определения местоположения и глубины кабеля на глубине до 10 м | |
| Трассировка на расстояние до 10 км | |
| Поиск электрических кабелей под напряжением | |
| Поиск мест пересечения трубопровода и кабеля | |
| Определения мест повреждения кабельных линий | |
| Обследования участков местности перед проведением земляных работ | |
| Поиск мест повреждения внешней изоляции кабеля | |
| Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций | |
| Выбор кабеля из пучка | |
| Поиск места повреждения акустическим способом |
