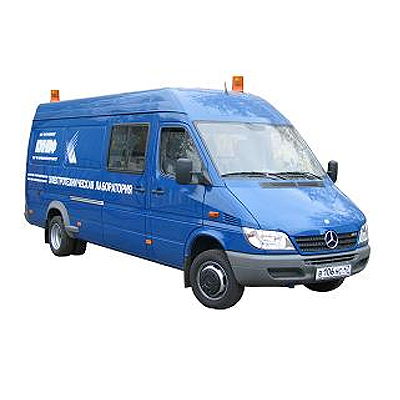

Построенная по модульному принципу одно- или трехфазная передвижная измерительная лаборатория для испытания и локализации мест неисправностей в силовых кабелях сетей низкого и среднего напрядения.
Система Classic предлагает максимальную возможность варьирования в оснащении лаборатории. В вашем распоряжении имеется 2 цкнтральных панели переключения сети питания для управления модульной системой.

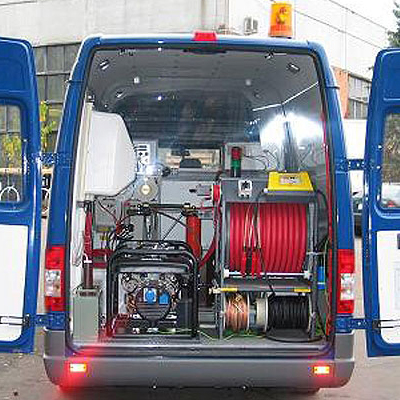

Технические параметры для испытания, энергию импульса для точной локализации, функции прожига и локализации места неисправности оболочки модно легко изменить согласно специфическим желаниям заказчика, как в отдельных приборах, так и в комбинированном оборудовании в одно- или трехфазном исполнении.В отсеке высокого напряжения находятся модули высокого напряжения, разрядные устройства и кабельные барабаны для подключения к измеряемому объекту. Доступ в отсек высокого напряжения звщищен с помощью цепи безопасности с контактами в двери. В измерительном отсеке находятся необходимые для проведения измерений модули.
В даннцю систему могут быть интегрированы следующие методы предварительного определения места неисправности:

• Измерение методом отражения
• Активный или пассивный ARM - фильтр
• токоимпульсный метод 32 kV
• метод развязки по напрядению 130 kV

Испытательную систему для для эффективного и щадящего испытания ПЭ, ПВХ и бумажно-масляных кабелей запатентованным методом методом испытания сверхнизкой частотой 0,1 Гц напряжением косинусно-прямоугольной формы пожно приобрести по желанию.
Особенности

• Индивидуальное оснащение отдельными приборами или еоибинированным оборудованием
• Выборочно могут быть установлены ручной переключатель с воздцшной изоляцией или же коифортная панель SF6 с газовой изоляцией, комбинированный переключатель режимов и фаз
• Многочисленные меры безопасности для обслуживаюшего персонала. Автоматическое избежание и индикация ошибочных операций (напр. недостаточное заземление)
• Оптимизированные методы предварительной локализации для длинных участков кабеля (более 4 км) методом активного ARM - измерения
• Подключаемые опции для для рефлектометра такие как сетевой импульсный переключатель, подключение для измерения на воздушных линиях, или сетевой разделительный фильтр оптимально расширяют область применения
• Отдельные приборы можно вытащить из стойки (напр. для сервисных работ) и работать с нимию Остальная часть системы при этом остается работоспособной.

Модули высого напряжения
Прочное и мощное испытательное оборудование высокого напрядения позволяет проводить испытания постоянным напряжением до 70 кВ или, соответственно, до 130 кВ. Трансформатор высокого напряжения в твердотельной изоляции абсолютно прост в обслудивании и устойчив при коротких замыканиях. Отдельно можер быть вмонтировано прожигающее устройство до 14 кВ.
Из-за небольших габаритов и веса возможно использование комбинированного оборудования, как например, генератор ударных волн и испытательный прибор постоянного тока. Система для определения неисправности в кабеле и для испытания кабельных установок постоянным напрядением и свернизкой частотой состоит из одного основного многостороннеприменяемого прибора и рзличных дополнительных установок, которые совместимы с данными техническими требованиями. Преимущество состоит в ее маленьких габаритах при равных рабочих характеристиках.
Генераторы ударных волн высокого напряжения дают возможность ступенчатого выбора напряжения 0 - 2 / 4 / 8 / 16 / 32 кВ, а также осуществить отдельный импульсный запуск или цикличное повторение импульсов. Энергия импульсов в зависимости от системы может составлять от 1000 Дж до 2400 Дж.
Наши приборы для испытания и определения неисправности в оболочке кабеля позволяют предварительное и точное определение места повреждения оболочек до 5 кВ и испытание оболочки до 10 кВ.

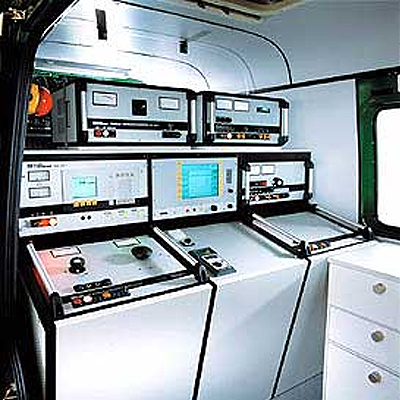

Отсек обслуживания

• Сетевая панель управления
• Аварийный выключатель
• Установка звуковых частот
• Прибор для испытания оболочки и определения мест повреждения
• Прибор для испытания авсоким напрядением
• Рефлектометр
• Установка для стабилизации электрической дуги
• Измеритель изоляции
• Генератор ударных волн

Стандарт - панель переключения NSF 7-3 und NSF 7-1 (полуавтоматика)
Панель управления с ручным управлением с помощью поворотного переключателя для блокировки сети. Переключатель среднего и высокого напряжения HMK 70-3. Автоматы предохранения, сетевой вольтметр, перключатель и автоматические указвтели для предохранительной цепи по VDE 0104.
Панель управления NSF 10
Автоматическое управление системой (трехфазное_ с изолированным высоковольтным переключателем SF6 .
Рефлектометр Teleflex M
Teleflex M - это современный, управляемый процессором рефлектометр для определения мест повреждений в электросетях. Обслуживание с помощью меню и автоматизированные процессы упрощают его использование. Полученные измерительные данные можно сразу распечатать или архивировать и анализировать с помощью программного обеспечения Winkis.

------------------------------------------------
