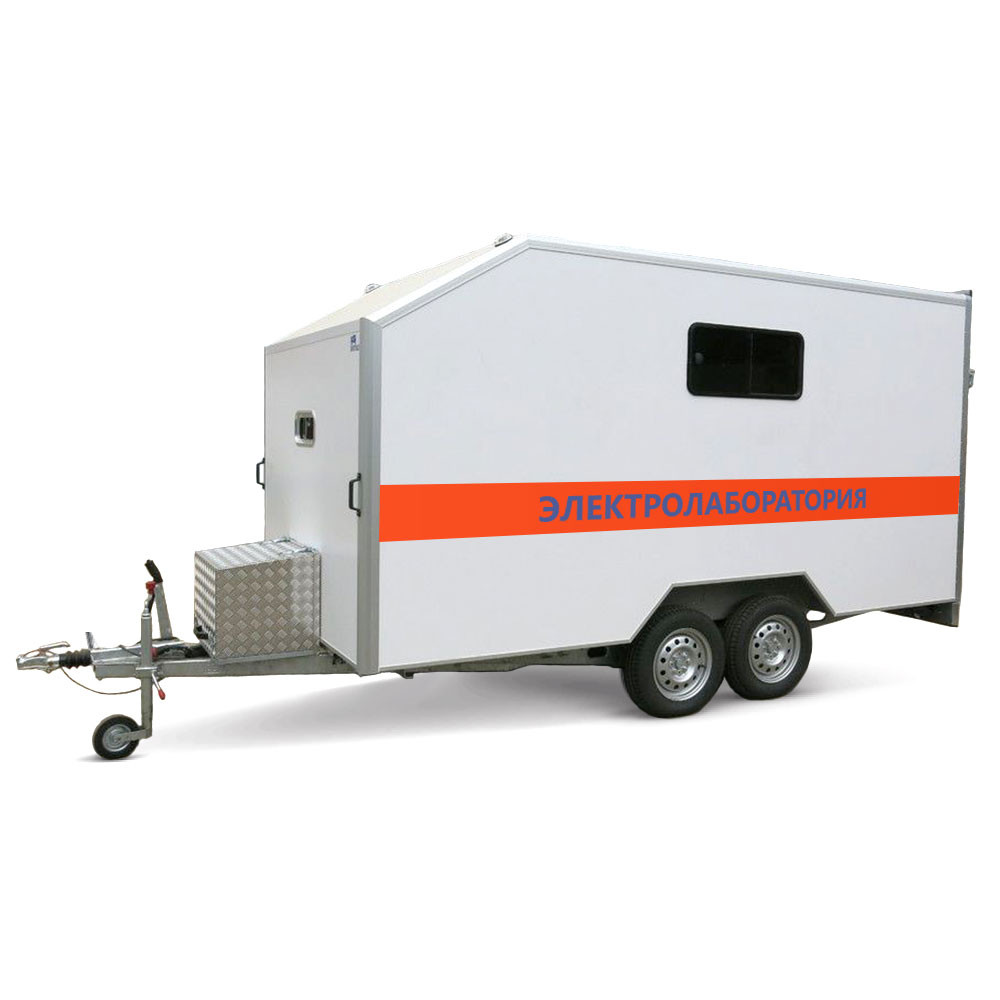

Передвижная лаборатория для кабельных линий напряжением 0,4-10 кВ на базе прицепа (ЭТЛ-10)
Госреестр (ГРСИ): не указано
Передвижная лаборатория для кабельных линий напряжением 0,4-10 кВ на базе прицепа (ЭТЛ-10) позволяет проводить прожиг кабельных линий напряжением до 30 кВ, током до 80 А, определение места повреждения силовых кабелей акустическим методом, измерение на кабельных линиях методом импульсной рефлектометрии.
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями).
Характеристики
Комплектация лаборатории для кабельных линий напряжением 0,4-10 кВ на базе прицепа (ЭТЛ-10)
| Испытательная установка | |
| Максимальное выпрямленное напряжение до 70 кВ | |
| Максимальное переменное напряжение промышленной частоты 50 Гц до 50 кВ | |
| Прожигающая установка | |
| Максимальное напряжение до 30 кВ | |
| Максимальный ток до 80 А | |
| В качестве источника питания прожигающей установки служит преобразователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД. | |
| Время работы не ограничено | |
| Переключение ступеней осуществляется без разрыва дуги в момент переключения | |
| Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями) | |
| Встроенный дожиг | |
| Генератор высоковольтных импульсов | |
| Выходное напряжение 0…12 кВ / 0…24 кВ | |
| Энергия импульса на каждой ступени 3000 Дж | |
| Встроенный ИДМ для совместной работы с рефлектометром | |
| Рефлектометр | |
|
Поддерживает 3 метода определения места повреждения:
|
|
| Высоковольтный кабеледефектоискатель | |
| Определения местоположения и глубины кабеля на глубине до 10 м | |
| Трассировка на расстояние до 10 км | |
| Поиск электрических кабелей под напряжением | |
| Поиск мест пересечения трубопровода и кабеля | |
| Определения мест повреждения кабельных линий | |
| Обследования участков местности перед проведением земляных работ | |
| Поиск мест повреждения внешней изоляции кабеля | |
| Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций | |
| Выбор кабеля из пучка | |
| Поиск места повреждения акустическим способом | |
| Автономный воздушный отопитель Планар | |
| Автономный воздушный отопитель Планар мощностью 2 кВт или аналог с баком для топлива на 7,5 л |
