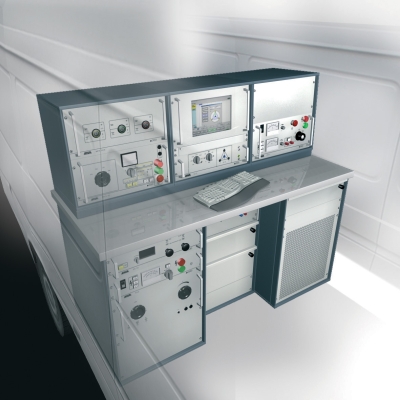

Передвижной пункт испытания кабелей TRANSCABLE 3000 32 кВ-3/S является трехфазной системой локализации повреждений кабелей 32 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения не требует обслуживания и полностью защищен от
прикосновений.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 32 кВ-3/S:

• Эргономичная система EURODESK
• Генератор импульсного напряжения SSG 1100
• Эхолот IRG 3000, с поддержкой ЭВМ
• Блок связи SIM-MIM SA 32
• Блок связи SK 1 D импульсного тока
• Полуавтоматический блок управления с переключателем фазы и оборудования 32 кВ
• Акустический ресивер UL с наземным микрофоном BM
• 3-фазный 32 кВ выход высокого напряжения через соосный разъём высокого напряжения, с мониторингом при использовании аварийных выключателей.
• Полностью защищённое от внешних воздействий и поэтому защищенное устройство переключений высокого напряжения
• Стойка кабельных барабанов, 3-фаз. KTG M6

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

• SK3D Блок связи импульсного тока для дифференциального метода импульсных токов
• Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ
• Генератор импульсного напряжения с увеличенной импульсной энергией
• Мощный генератор частот TG 600
• Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

• Генератор высокого напряжения PHG 70/80 ОНЧ
• Диагностика
• Устройство измерения коэффициента затухания (тангенс дельта, TD)
• Устройство измерения частичной разрядки (PD)
• Соответствующие выдвижные ящики и шкафы

На рисунке показаны потенциальные модификации

• Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ
• Блок фильтров и конденсатор связи CU 60 для измерения частичной разрядки
• Электрический привод для кабельных барабанов
• Перегородка из оргстекла между областью высокого напряжения и областью управления
• Шкаф с выдвижными ящиками

Дополнительное оборудование

• Развязывающий трансформатор

------------------------------------------------
