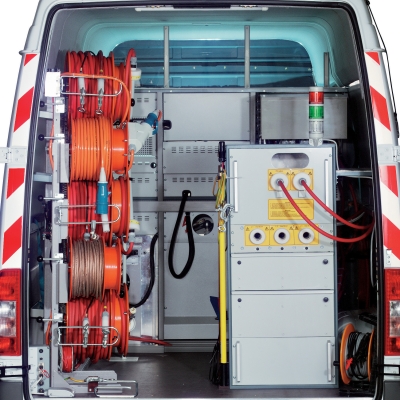

Передвижной пункт испытания кабелей TRANSCABLE 3000 70 кВ-3/S отличается от TRANSCABLE 32 кВ - 3S на уровне напряжения 70 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения является трехфазным, с воздушной и твердой изоляцией, с защитой от прикосновений.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 70 кВ-3/S:

• Эргономичная система EURODESK
• Испытательная установка высокого напряжения PGK 70
• Генератор импульсного напряжения SSG 1100
• Эхолот IRG 3000, с поддержкой ЭВМ
• Блок связи SIM-MIM SA 32
• Блок связи импульсного тока SK 1 D
• Полуавтоматический блок управления с переключателем фазы и оборудования 70 кВ
• Акустический ресивер UL с наземным микрофоном BM
• 3 -фазный 70 кВ выход высокого напряжения через соосный разъём высокого напряжения
• Стойка кабельных барабанов, 3-фаз. KTG M6
• Устройство разрядки EAM 70 и визуальное устройство заземления
• Перегородка из оргстекла между областью высокого напряжения и областью управления
• Контакты защитных дверей

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

• Блок связи импульсного тока SK 3D для дифференциального метода импульсных токов
• Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ
• Генератор импульсного напряжения с увеличенной импульсной энергией
• Мощный генератор частот TG 600
• Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

• Испытательная установка высокого напряжения PGK 70 HB и PGK 70/2.5 HB
• Генератор высокого напряжения PHG 70/80 ОНЧ

Диагностика

• Устройство измерения коэффициента затухания (тангенс дельта, TD)
• Устройство измерения частичной разрядки (PD)

На рисунке показаны потенциальные модификации

• Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ
• Отсутствие открытого высокого напряжения в области высокого напряжения
• защищенное устройство переключений
• Дополнительная импульсная конденсаторная батарея SZ 1000/1600
• Лампа аварийной сигнализации
• 3-х фазный кабель измерений низкого напряжения MS 50 на пластиковом барабане
• Электрический привод для кабельных барабанов
• Шкаф с выдвижными ящиками
• Дополнительное оборудование
• Устройство переключений с воздушной изоляцией с открытым дизайном, не требующем обслуживания
• Развязывающий трансформатор

------------------------------------------------
