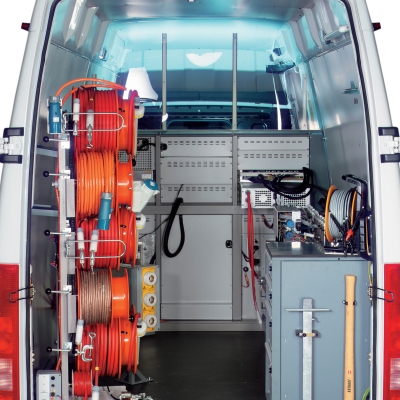

Передвижной пункт испытания кабелей TRANSCABLE 3000 80 кВ-3/A оснащен автоматической системой управления. Устройство переключений высокого напряжения полностью защищено от внешних воздействий и электрически управляется с помощью полностью автоматического блока управления KE 3.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 80 кВ-3/A:

• Генератор высокого напряжения PHG 70/80 ОНЧ
• Генератор импульсного напряжения SSG 1100
• Эхолот IRG 3000, с поддержкой ЭВМ
• Блок связи SIM-MIM SA 32
• Блок связи импульсного тока SK 1 D
• Полностью автоматическое устройство переключений для выбора фазы и оборудования, 80 кВ
• Акустический ресивер UL с наземным микрофоном BM
• 3 -х фазное автоматическое устройство переключений с GPW 80/3 для 80 кВ
• Интегрированное устройство разрядки EAM и визуальное устройство заземления
• Стойка кабельных барабанов, 3-фаз. KTG M6
• Перегородка из оргстекла между областью высокого напряжения и областью управления
• Контакты защитных дверей

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

• Блок связи импульсного тока SK 3D для дифференциального метода импульсных токов
• Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ
• Генератор импульсного напряжения с увеличенной импульсной энергией
• Мощный генератор частот TG 600
• Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

• Испытательная установка высокого напряжения PGK 70 HB и PGK 70/2.5 HB

Диагностика

• Устройство измерения коэффициента затухания (тангенс дельта, TD)
• Устройство измерения частичной разрядки (PD)

На рисунке показаны потенциальные модификации

• 80 кВ выход высокого напряжения через соосный разъём высокого напряжения
• 3-х фазный кабель измерений низкого напряжения MS 50 на пластиковом барабане
• Электрический привод для кабельных барабанов
• Шкаф с выдвижными ящиками

Дополнительное оборудование

• Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ
• Дополнительная импульсная конденсаторная батарея SZ 1000/1600
• Развязывающий трансформатор

------------------------------------------------
