Одна из важных характеристик состава природной воды, влияющая на эффективность всех процессов водоподготовки, — содержание в ней взвешенных частиц твердой или жидкой фазы (ее мутность). Мутная вода забивает фильтры водозаборных устройств и снижает качество водоподготовки в целом. Наличие взвесей в основных контурах энергетических установок вызывает эрозионный износ трубопроводов и турбины, снижает эффективность работы теплообменного оборудования. Присутствие взвесей активированных продуктов коррозии в теплоносителе станций атомной энергетики формирует радиационные поля от элементов циркуляционного контура.

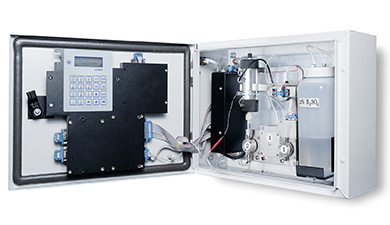

Анализатор микрочастиц в воде «СКАТ-1» предназначен для непрерывного определения в автоматическом режиме мутности и цветности  в водных средах. Анализатор «СКАТ-1» выпускается в нескольких модификациях — «СКАТ-1т» и «СКАТ-1н» и «СКАТ-1с» (цветность).

«СКАТ-1(ВК)» предназначен для особо точных измерений мутности возвратных конденсатов  в диапазоне от 0.02 до 5 мг в литре. Область применения — выявление утечек нефтепродуктов. Также эта модель может быть использована для особо точного контроля содержания механических примесей в конденсате.

«СКАТ-1н» определяет содержание взвешенных частиц в воде, в том числе эмульсий нефтепродуктов, в диапазоне концентраций от 0,1 до 100 мг в литре.

Область применения — контроль при водозаборах, технологические процессы отстаивания, фильтрации и осветления воды, выходной контроль питьевой воды.

В гидравлической схеме анализатора для отбора и доставки пробы применены управляемые исполнительные механизмы — мембранные насосы и электромагнитные клапаны.

Стадии работы анализатора «СКАТ-1»:

• подача пробы в измерительную кювету с периодической остановкой потока для обеспечения оптической однородности среды
• измерение светорассеяния пробы
• вычисление результатов анализа цифровым измерительным преобразователем по хранящейся в оперативной памяти калибровочной характеристике
• вывод полученной информации на собственный дисплей и периферийные устройства (например, в АСУ ТП), сохранение результатов измерения в архиве анализатора
• слив пробы и промывка измерительной кюветы

Особенности анализатора:

• полная автоматизация процесса  анализа пробы
• высокая точность измерений
• малая чувствительность к присутствию в пробе окрашенных неорганических ионов и органических красителей
• калибровка по нескольким точкам
• высокое быстродействие
• возможность настройки алгоритма работы управляющего контроллера под конкретную задачу
• цифровой способ обработки аналитического сигнала, позволяющий накапливать значительные массивы данных, упрощает процедуру расчета результатов измерений по сохраняемым в оперативной памяти и периодически обновляемым калибровочным характеристикам
• наличие постоянной памяти
• пыле-, брызгозащищенное исполнение

Процедура работы:

Эксплуатация предлагаемых анализаторов возможна в условиях химических лабораторий и производственных помещений.

Подключение анализатора «СКАТ-1» — стационарное, к магистрали с избыточным давлением анализируемой среды отбор пробы осуществляется через штатный гидрозатвор, устанавливаемый на входе анализатора.

Для достижения наибольшей эффективности применения анализатора необходимо перед монтажом согласовать вариант его установки с Фирмой- изготовителем. Анализатор вводится в эксплуатацию и принимается на гарантийное обслуживание после выполнения комплекса пуско-наладочных работ с участием   представителя Заказчика, прошедшего обучение.

Перед началом работы производят выбор режима измерения в зависимости от рабочего диапазона содержания взвешенных частиц в пробе.

Интервал времени выполнения цикла последовательных операций при анализе пробы может составлять  не более 60 секунд.

Результаты измерений выводятся  в цифровом (RS-485) и аналоговом виде (нормированный сигнал 4-20 (0-20) мА).  Также результаты могут быть представлены на приборном дисплее, самописце, принтере, компьютере. Предусмотрена световая индикация (НОРМА, ПРЕДЕЛ ,ТРЕВОГА), в зависимости от нахождения результатов измерений внутри или вне заданного диапазона нормальных значений. При превышении задаваемого порога срабатывает реле прибора.

Области применения:

Экологический контроль:

• сбросных вод объектов тепловой и атомной энергетики
• сбросных вод горно-обогатительных фабрик
• контроль водоемов, имеющих потенциальные источники загрязнения взвешенными частицами

Технологический контроль:

• качества воды технологических контуров АЭС и ТЭС
• работы установок водоподготовки
• качества воды для подпитки тепловых сетей
• работы пульпосгустителей горно-обогатительных фабрик
• качества воды высокой чистоты при производстве полупроводников

Опыт успешного использования анализатора «СКАТ-1»:

• технологии питьевого водоснабжения
• контроль содержания взвешенных частиц в водоемах, имеющих рыбохозяйственное значение
• контроль потерь сливов сгустителей агломерационных фабрик горно-обогатительных комбинатов

------------------------------------------------
