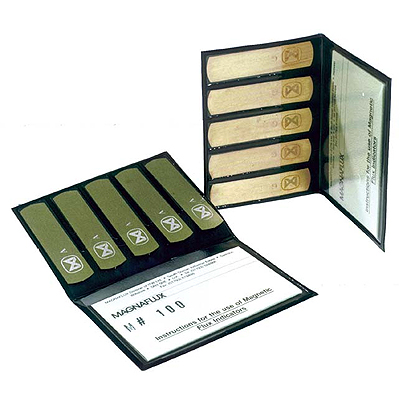

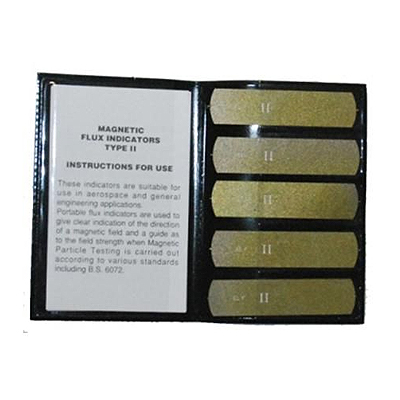

Магнитные индикаторные полоски с искусственными дефектами используются при магнитопорошковом контроле и предназначены для обнаружения и оценки напряженности магнитного поля в конкретной локальной точке. Под действием магнитного поля над искусственными дефектами накапливаются частицы магнитного порошка, образуя индикаторные линии, по которым оценивают напряженность магнитного поля.

Соответствие стандартам:

• ВS 6072

Способ применения магнитных индикаторных полосок:

• Одна магнитная индикаторная полоска закрепляется на контролируемой поверхности (для закрепления подходит прозрачная липкая лента). Она должна располагаться таким образом, чтобы ее главная ось совпадала с направлением ожидаемых дефектов
• Если направление ожидаемых дефектов может быть любым, то закрепляется вторая магнитная индикаторная полоска под прямым углом к первому
• Деталь намагничивается и на индикатор наносится магнитопорошковая суспензия
• Когда поле стабилизируется, проводят осмотр индикаторного рисунка

Интерпретация результатов:

• Индикатор типа G (General)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля слишком мала для контроля, то есть меньше 3 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (15 Э). Когда отчётливо видны три индикаторных рисунка, то напряжённость поля превышает 5 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (28 Э), что отвечает требованиям намагниченности для деталей общего машиностроения согласно стандарту ВS 6072.

• Индикатор типа А (Aerospase)

Если не наблюдается никаких индикаторных рисунков, то напряжённость поля меньше 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (35 Э). Когда виден один индикаторный рисунок, то напряжённость поля составляет примерно 6 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения). А когда видны все три индикаторных рисунка, то напряжённость поля превышает 15 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (85 Э) и условия намагничивания подходят для контроля ответственных деталей. При работе по стандартам ВS 6072 для авиакосмической промышленности величину тока необходимо увеличить на одну треть для достижения значения напряжённости 20 А/мм (для среднеквадратичного значения тока, протекающего по проводнику круглого сечения) (110 Э).

------------------------------------------------
