Пенетрометр по Бертольду предназначен для эффективной проверки намагничивания, глубины проникновения, качества люминесцентной суспензии и направления магнитного поля при магнитопорошковом контроле.

Образец не является средством измерения, не подлежит калибровке, поверке и внесению в Госреестр средств измерений.

Конструкция прибора:

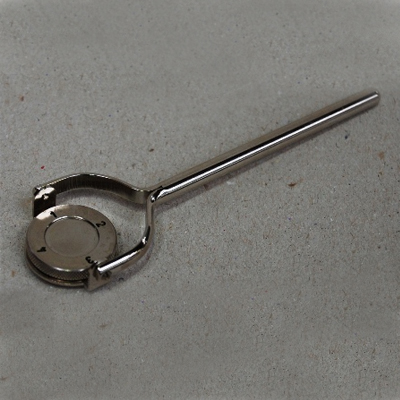

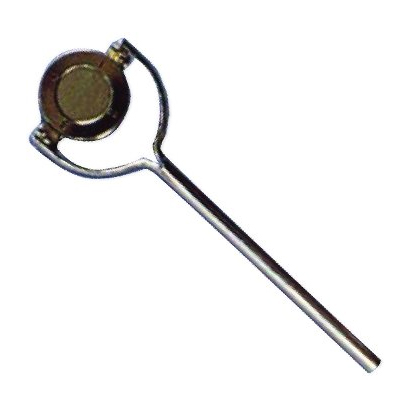

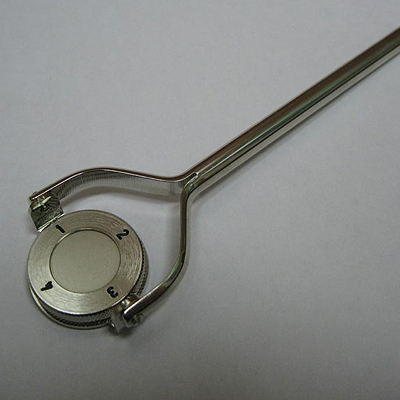

Пенетрометр по Бертольду Magnaflux изготовлен в виде кольца на держателе. Основной частью пенетрометра является диск, состоящий из 4-х секторов, каждый из которых имеет цетральный угол 90°. Стыки между секторами представляют собой два искусственных взаимно перпендикулярных дефекта. Поверхность секторов закрыта крышкой из немагнитного материала , расстояние от которой до поверхности секторов можно изменять. Большее растояние соответствует большей чувствительности контроля.

Правила использования:

Для проверки качества суспензии и режима намагничивания пенетрометр по Бертольду устанавливают на проверяемую деталь и создают магнитное поле.При этом над искусственным дефектом образуется поле рассеяния.При нанесении суспензии индикаторная линия образуется над тем стыком, направление которого с вектором поля образует угол не менее 30°. Режим, соответствующий четкой индикаторной линии принимают за оптимальный. При вращении крышки из немагнитного материала увеличивается расстояние до проверяемой детали.Расстояние при котором индикация исчезнет является мерой эффективности контроля.

------------------------------------------------
