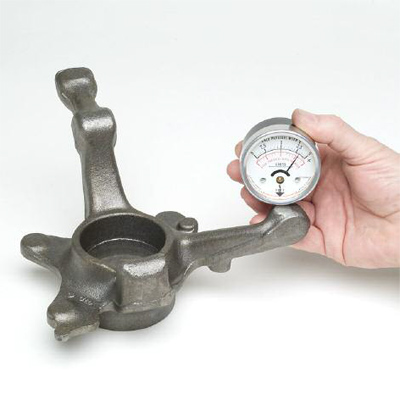

Индикатор позволяет выявить наличие остаточного магнитного поля на изделии после проведения магнитопорошковой дефектоскопии. Также возможно определить позицию и полярность магнитных полюсов. Датчики очень чувствительны даже к небольшим изменениям магнитного поля.

Описание индикатора остаточного магнитного поля

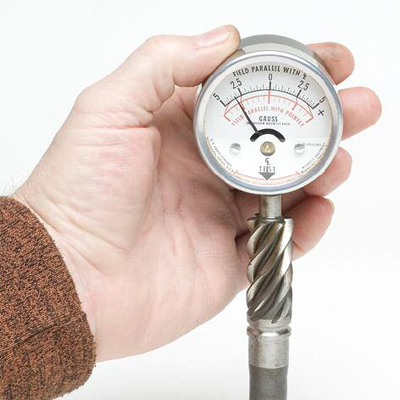

Маленький магнит, на который действует момент кручения от внешнего магнитного поля, установлен на вращающийся стержень стрелки прибора. Другой магнит внутри корпуса удерживает стрелку в нулевом положении до тех пор, пока не появляется внешнее магнитное поле. Интенсивность магнитного поля измеряется движением и положением стрелки. Стержень указателя находится в 16 мм от нижней части корпуса, где находится маркировка «TEST», которая должна соприкасаться с изделием при проведении тестирования. Один конец указателя видно через стекло.

На приборе две шкалы. Верхняя шкала сзади показывает значения в гауссах и оценивает магнитное поле, расположенное параллельно средней линии шкалы прибора и стрелке «TEST». Нижняя шкала красного цвета определяет магнитуду и направление неизвестного магнитного поля (нужно найти максимальные значения). При нахождении максимального значения направление поля параллельно указателю инструмента, а магнитуда указывается в гауссах на красной шкале.

Отклонение указателя в сторону (+) указывает на магнитный Северный полюс, а отклонение в сторону (-) – магнитный Южный. (Магнитный северный соответствует географическому Южному).

Точность, диапазон температур

Точность в однородном магнитном поле составляет ± 10% от значения шкалы. Температурный диапазон составляет 20 °C ± 10 °C. Все приборы поставляются с индивидуальными сертификатами качества. Все измерения и калибровки, которые проводятся на производстве до отгрузки прибора, соответствуют международным или национальным стандартам.

Рекомендуется проводить регулярную калибровку один раз в год.

------------------------------------------------
