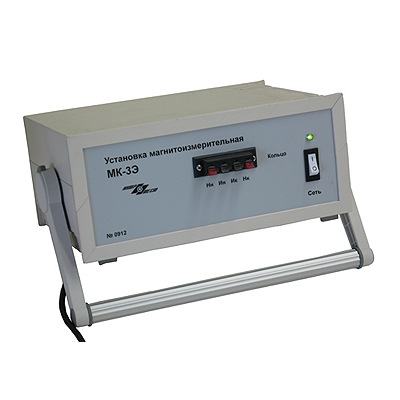

Установка магнитоизмерительная МК-3Э

Артикул: не указано
Госреестр (ГРСИ): не указано

Гарантия:   1,5 года
Страна производителя:   Россия
Производитель:   ИНТРОТЕСТ НПО Екатеринбург

В наличии: отсутствует

Под заказ

В наличии: отсутствует

Под заказ

– +

Перейти в корзину

Скачать карточку в PDF

Печатать

Установка магнитоизмерительная МК-3Э предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

Особенности:

измерения выполняются строго по методике ГОСТ 8.377
адаптация режима измерения и программного обеспечения под требования заказчика
полностью заменяет установку БУ-3 и превосходит ее по метрологическим характеристикам

Комплектация:

электронный блок с измерительно-управляющим устройством и источником стабилизированного намагничивающего тока кольцевого образца
руководство по эксплуатации
дискета с дистрибутивом программного обеспечения
свидетельство органа Госстандарта России о первичной поверке
блок питания с управляемым источником стабилизированного намагничивающего тока соленоида типа СД-3
стандартные образцы предприятия

------------------------------------------------

Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.

Характеристики

Технические характеристики:

Объектом контроля являются	кольцевые и протяженные образцы из магнитомягких материалов
Размеры кольцевых образцов	Внутренний диаметр от 4 мм до 80 мм Наружный диаметр от 6 мм до 100 мм Высота от 4 мм до20 мм опускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения
Размеры протяженных образцов для измерения в соленоиде	Пакет из полос длиной от 100 мм до 400 мм Сечением - квадрат со стороной от 1 мм до 10 мм Пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения
Материал образцов	магнитно-мягкие сплавы и электротехнические стали
Измеряемые характеристики кольцевых образцов	Магнитная петля гистерезиса B(H) по точкам, Тл, А/м Основная кривая намагничивания B(H) по точкам, Тл, А/м Остаточная индукция B_r, Тл Коэрцитивная сила по индукции H_cB, А/м Максимальная магнитная проницаемость mm Магнитная проницаемость me в заданном поле Начальная магнитная проницаемость mн Индукция в заданном поле.
Измеряемые характеристики протяженных образцов	Коэрцитивная сила по индукции HcB, А/м Коэрцитивная сила по намагниченности HcJ
Диапазоны изменения намагничивающего тока для кольцевых образцов	Первый - 0-0.05А Второй - 0-0.1А Третий - 0-0.5А Четвертый 0-1.0А Пятый - 0-5.0А Шестой - 0-10А Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне
Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде	Первый - 0-0.05А Второй - 0-0.1А Третий - 0-0.5А Четвертый 0-1.0А Пятый - 0-5.0А Погрешность установки тока при измерении не более +0,5% от максимального значения
Относительная погрешность измерений для доверительной вероятности 0.95, не более	Измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах) Измерения остаточной индукции B_r +2 % (на кольцевых образцах) Измерения коэрцитивной силы по индукции H_cB +2 % (на кольцевых образцах и образцах протяженной формы) Измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах) Измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах) Измерения индукции в заданном поле +2 % (на кольцевых образцах).

Эксплуатационные характеристики:

Напряжение питания	от сети 220 В + 22
Потребляемая мощность при питании от сети	не более 600 Вт
Габаритные размеры	290х125х200 мм
Масса	не более 15 кг
Установка обеспечивает технические характеристики в пределах нормы	через 5 минут после включения
Установка допускает непрерывную работу	в течение 8 часов и более
Установка подлежит поверке в организациях, аккредитованных на право поверки	не реже 1 раза в 3 года
